Вакуумні вакуумні генератори лінійного типу PU

Лінійні багатоступінчасті вакуумні генератори Commaelec серії PU спеціально розроблені для автоматизованих маніпуляцій і застосувань підбору й розміщення. Завдяки компактній, легкій і безмасляній конструкції ці пристрої забезпечують стабільний рівень вакууму, працюючи тихо. Ми пропонуємо настроювані моделі, характеристики вакууму та варіанти підключення; будь ласка, зв'яжіться з нами, щоб зробити замовлення.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт

Вакуумні вакуумні генератори лінійного типу PU

PU Series Linear Multi-Stage Vacuum

Лінійний багатоступеневий вакуум серії PU

опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс

Лінійний багатоступеневий вакуумний генератор серії PU — це компактне вакуумне рішення з пневматичним приводом, призначене для автоматизованого транспортування, вибору та розміщення та перенесення як у промислових, так і в чистих умовах. Побудований за принципом ежектора з декількома соплами, він створює надійний вакуум, використовуючи лише стиснене повітря без масла — без електрики, без рухомих механічних частин на шляху вакууму та без ризику забруднення мастилом. Це робить його ідеальним вибором для виробників, яким потрібна безпечна, тиха та енергоефективна генерація вакууму в приміщеннях, де традиційні насоси занадто громіздкі або занадто дорогі для безперервної роботи.


Що таке серія PU?

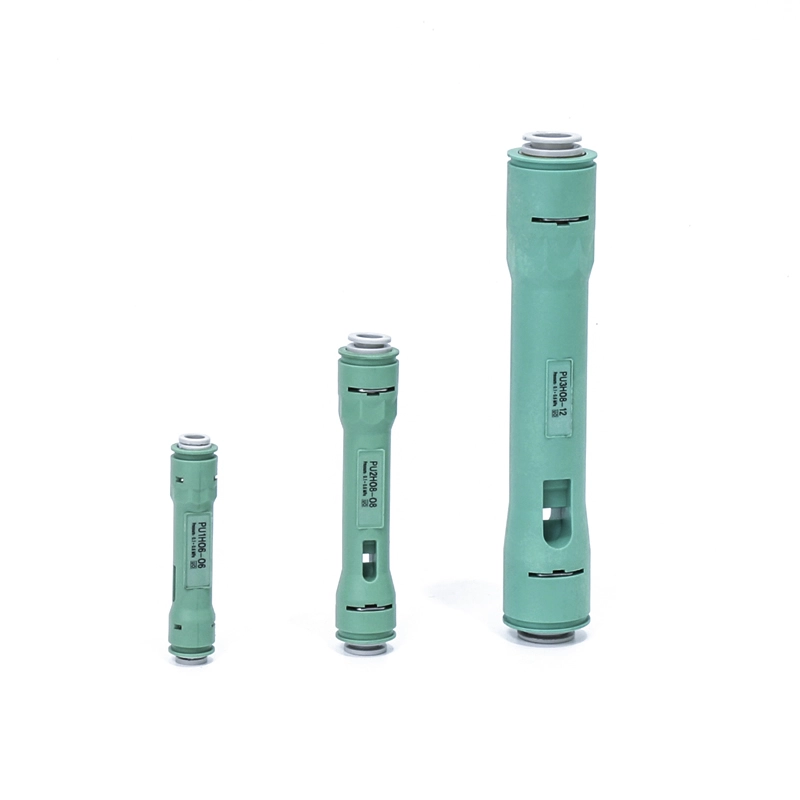

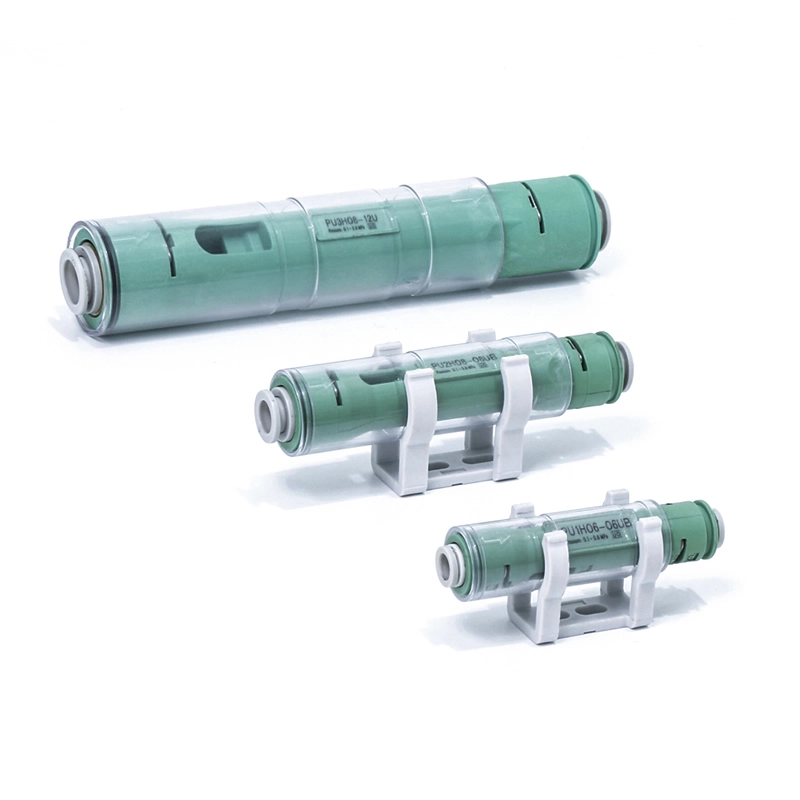

Що таке серія PU? Це сімейство лінійних багатоступеневих генераторів вакууму, доступних у трьох розмірах корпусу — PU1, PU2 і PU3 — які охоплюють широкий діапазон потоку всмоктування від приблизно 10 л/хв до 171 л/хв. Для кожного розміру пропонуються чотири варіанти вакуумних характеристик: модель B-типу з ультранизьким тиском (лише PU1), модель H-типу з високим вакуумом, модель L-типу з високою пропускною здатністю та модель M-типу з низьким тиском. Ця гнучка матриця дозволяє інженерам точно підібрати генератор до заготовки — чи то пористий, дихаючий матеріал, який потребує високої течії, чи щільна, герметична частина, яка потребує глибокого рівня вакууму. Кожна одиниця вказується за допомогою чіткого коду замовлення, що охоплює потік всмоктування, характеристику вакууму, розміри подачі/вакууму/випускного отвору та додатковий монтажний кронштейн.


Ключові характеристики та переваги дизайну

Серія PU виділяється кількома практичними перевагами конструкції:

Компактний і легкий— невелика площа та проста установка на інструментах, пристосуваннях і роботах кінцевих виконавців.

Енергозбереження— вторинна вакуумна трубка відновлює та повторно використовує частину рушійної енергії, зменшуючи споживання повітря на 40–50% у порівнянні з одноступінчатим генератором тієї ж специфікації.

Низький рівень шуму— глушник, який можна конфігурувати, встановлюється в стандартній комплектації, що знижує шум вихлопу значно нижче, ніж у традиційних лінійних генераторів.

Швидкий в обслуговуванні— для входу повітря та вакууму використовуються фітинги для швидкого з’єднання, тому пристрій можна розібрати за секунди для швидкого очищення або заміни трубки.

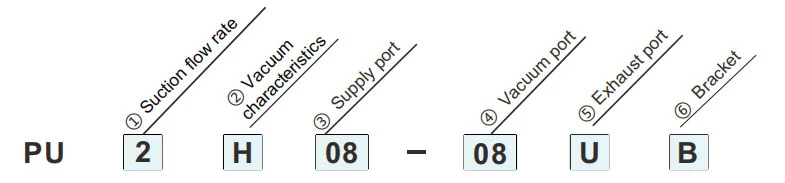

Як замовити

In-line Type Vacuum Vacuum Generators PU

  • Компактний розмір, легкий і простий в установці.
  • Вторинна вакуумна трубка знижує споживання енергії на 40–50% порівняно з одноступінчатим вакуумним генератором тих самих характеристик.
  • Оснащений настроюваним глушником, він створює нижчий рівень шуму порівняно з традиційними лінійними генераторами.
  • Газові входи та вакуумні входи оснащені фіксуючими з’єднаннями, які дозволяють швидко розібрати та полегшити очищення.

In-line Type Vacuum Vacuum Generators PU

① Швидкість всмоктування
1 10-19 л/хв
2 40-44 л/хв
3 158-171 л/хв
④ вакуумний порт PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
10 ø10
12 ø12
② Характеристики вакууму
B* Тип наднизького тиску
H Високовакуумний тип
L Високопродуктивний тип
M Тип низького тиску
⑤ Вихлопний отвір
Нуль порт вихлопу
U з трубою глушника
③ Порт подачі PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
⑥ Кронштейн
Нуль Без кронштейна

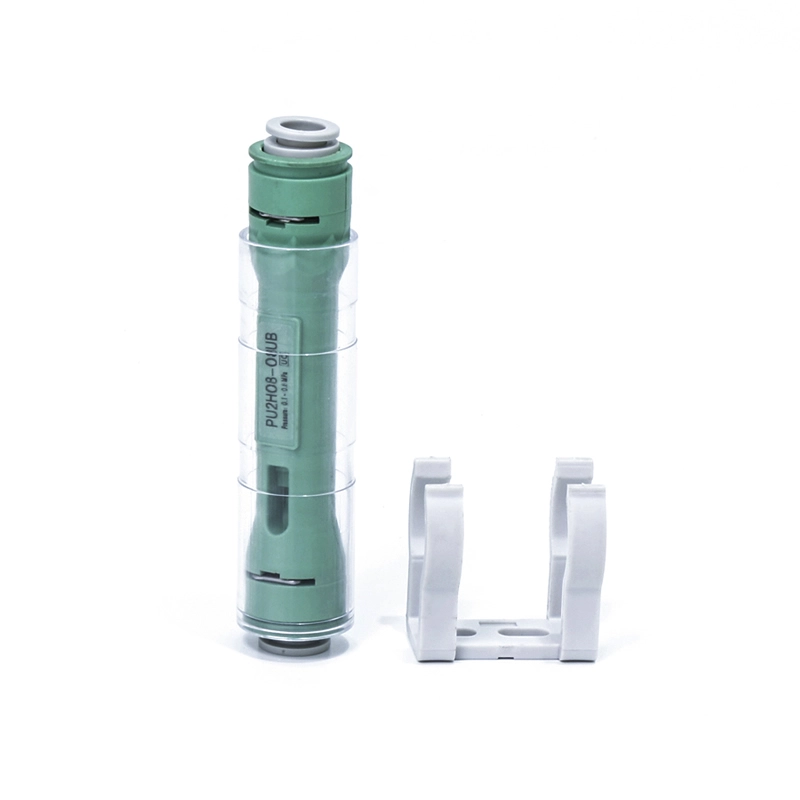

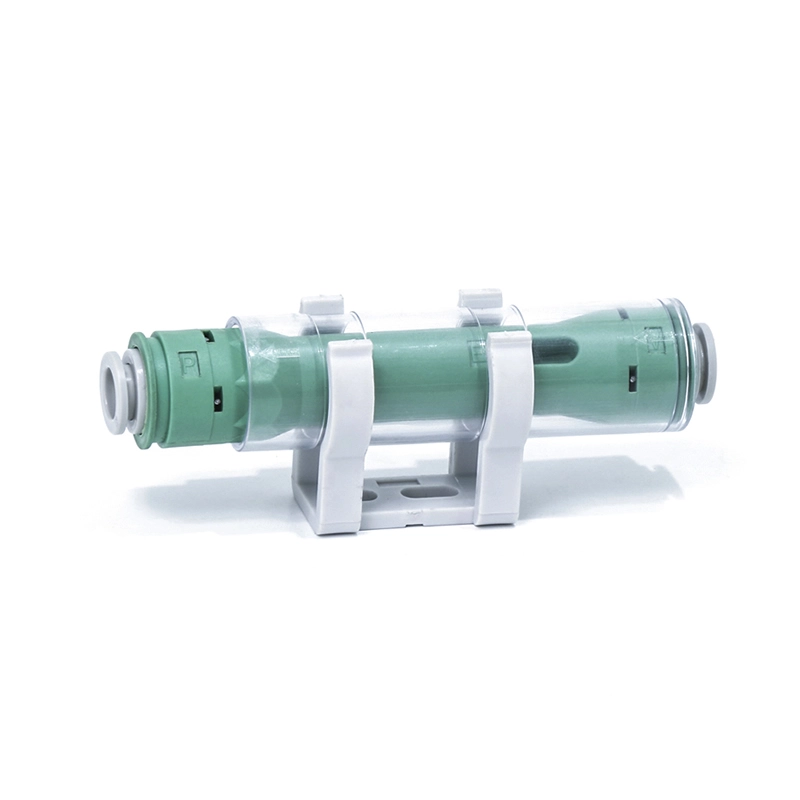

B З кронштейном

Технічні характеристики

Пункт
модель
PU1 PU2 PU3
B H L M H L M H L M
Діаметр сопла (мм) 0.6 0.4 0.3 0.6 0.8 0.7 0.9 1.5 1.3 1.9
Рідини Стиснене повітря без масла
Діапазон робочих температур (℃) 0~60 (немає утворення льоду)
Діапазон робочого тиску (МПа) 0,1~0,6
Номінальний тиск (МПа) 0.2 0.5 0.6 0.45 0.5 0.5 0.35 0.5 0.5 0.35
Досягти рівня вакууму (кПа) -83 -90 -75 -84 -93 -75 -90 -93 -75 -90
Швидкість всмоктування (л/хв) 10 14 13.6 19 41.8 44 40 162 171 158
Споживання повітря (л/хв) 10.1 8.8 7.2 16.2 34.8 21 38.4 131 97 142


застосування

Серія PU підходить для широкого набору сценаріїв використання

• Електроніка та напівпровідники — безмасляна робота та конструкція, що замикається, придатна для роботи з друкованими платами, пластинами та делікатними компонентами без забруднення.

• Упаковка та харчові продукти — малошумний глушник і корпус, що швидко розбирається, підтримують гігієнічне збирання пакетів, коробок і лотків; блоки очищайте стисненим повітрям, м’якою щіткою або ультразвуковою ванною.

• Листовий метал, скло та деревообробка — моделі PU2 і PU3 з більшим потоком надійно переміщують панелі та дошки на лініях різання та сортування.

• Робототехніка та автоматизована збірка — компактність дозволяє встановлювати кілька генераторів безпосередньо на захват, кожен з яких обслуговує одну присоску для незалежного зонального керування.

• Лабораторія, медицина та фармацевтика — команди цінують роботу без забруднення, без електрики та легке обслуговування для делікатного поводження.

Серія PU також є надійним вибором для портативних світильників і ручних робочих станцій, оскільки вони працюють лише на повітрі магазину.


📄
