Що робить вакуумні присоски основним компонентом захоплення на розумних фабриках?

На сучасному автоскладальному заводі робота-рука рухається з плавною точністю. Він наближається до аркуша скла, на мить зупиняється, а потім без зусиль піднімає його за допомогою набору круглих гумових насадок. Скло транспортується, обертається та з точністю до міліметра поміщається на виробничу лінію. Компонент, відповідальний за цю, здавалося б, просту, але важливу операцію, — це вакуумна присоска. Цей невибагливий пристрій, який часто не помічають у великому наративі промислової автоматизації, є одним із найважливіших компонентів сучасних інтелектуальних фабрик. Без нього обробка делікатних, непористих і плоских матеріалів була б повільною, неефективною та схильною до пошкоджень.

Вакуумні присоски, також відомі як вакуумні накладки, є основними захватними інструментами, які використовуються в автоматизованих системах обробки матеріалів. Вони є робочими конячками розумної фабрики, відповідальними за підбір, розміщення та обробку широкого асортименту продуктів, від важких скляних панелей і металевих листів до делікатних електронних компонентів і продуктів харчування. Їхня важливість лише зросла з розвитком Industry 4.0, де гнучкість, швидкість і точність є найважливішими. Авакуумна присоскаможе працювати з предметами різного розміру, форми та обробки поверхні з надзвичайною легкістю. Його можна активувати та деактивувати майже миттєво, що забезпечує швидкісні автоматизовані процеси. Його можна інтегрувати в складні роботизовані системи та запрограмувати для виконання широкого спектру завдань. У цій статті буде розглянуто технологію, дизайн і застосування вакуумних присосок, пояснено, чому вони є незамінним компонентом будь-якої розумної фабрики.

Зміст

• 1. Що таке вакуумні присоски та як вони працюють?
• 2. Чому вакуумні присоски є критично важливими для інтелектуальної автоматизації виробництва?
• 3. Які варіанти матеріалів і дизайну доступні для вакуумних присосок?
• 4. Які технічні характеристики визначають високоефективну вакуумну присоску?
• 5. Як вакуумні присоски інтегруються в роботизовані системи?
• 6. Як правильно вибрати вакуумну присоску для вашого застосування?
• 7. Часті запитання (FAQ)
• 8. Висновок

1. Що таке вакуумні присоски та як вони працюють?

At its core, a Vacuum Suction Cup is a device that uses the pressure difference between the atmosphere and a vacuum chamber to grip and hold an object. Принцип простий, але потужний. When a vacuum suction cup is placed against a smooth, non-porous surface, the air between the cup and the surface is evacuated, creating a partial vacuum. Потім атмосферний тиск зовні чашки притискає чашку до поверхні, створюючи силу захоплення. This force can be surprisingly large—a single vacuum suction cup with a diameter of 150 mm can generate a holding force of over 500 N at a vacuum level of -80 kPa.

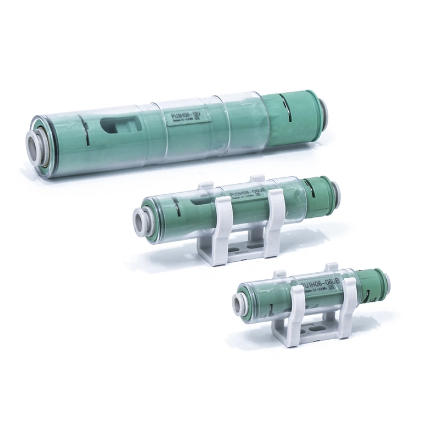

Основною конструкцією вакуумної присоски є гнучка чаша (зазвичай виготовлена ​​з гуми або поліуретану), яка щільно прилягає до поверхні предмета. Чашка підключена до генератора вакууму, який є або центральною вакуумною системою, або спеціальним вакуумним насосом. Клапан контролює потік повітря, дозволяючи створювати або випускати вакуум. На інтелектуальному заводі весь цей процес автоматизований, а вакуумною системою керує програмований логічний контролер машини (PLC) або роботизована система керування.

Концепція використання вакууму для захоплення не є новою, але її застосування на розумних фабриках удосконалено передовими матеріалами, точним виробництвом і складними системами керування. Сучасні вакуумні присоски розроблені з використанням спеціальних матеріалів і форм, щоб відповідати вимогам конкретних застосувань. Наприклад, чашка, яка використовується для обробки жирних металевих листів, може використовуватися з маслостійкої гуми, тоді як чашка для обробки делікатної електроніки може використовуватися з м’якшого матеріалу, який не залишає слідів. Форма чашки може варіюватися від плоскої та круглої до овальної та з кількома сильфонами, кожна з яких призначена для різних типів предметів та ситуацій захоплення. наZhejiang Comma Electric Co., Ltd., ми виробляємо високоякісні вакуумні присоски протягом більше десяти років, гарантуючи, що наша продукція відповідає суворим вимогам сучасної автоматизації. Наші чашки розроблені для забезпечення надійного, постійного та міцного захоплення навіть у найважчих промислових умовах.

2. Чому вакуумні присоски є критично важливими для інтелектуальної автоматизації виробництва?

Вакуумні присоски стали незамінними на розумних фабриках завдяки неперевершеному поєднанню швидкості, точності, гнучкості та безпеки. У контексті Industry 4.0, де очікується, що виробничі лінії будуть високо адаптивними та ефективними, вакуумні присоски забезпечують ідеальне рішення для завдань транспортування матеріалів. Однією з головних причин їх важливості є здатність обробляти широкий спектр матеріалів, не завдаючи шкоди. На відміну від механічних захватів, які можуть розчавити або подряпати делікатні поверхні, вакуумні присоски застосовують рівномірний тиск на площу контакту, рівномірно розподіляючи силу захоплення. Це робить їх ідеальними для обробки чутливих матеріалів, таких як скло, пластик, пофарбовані поверхні та електронні компоненти.

Друга головна перевага - це швидкість. Вакуумні присоски можна активувати та дезактивувати за мілісекунди, що забезпечує надзвичайно швидкі цикли забирання та розміщення. Типова вакуумна присоска може досягти 90% рівня вакууму менш ніж за 100 мілісекунд, що забезпечує швидку обробку продуктів на високошвидкісних виробничих лініях. Це критично важливо для таких програм, як пакування, де продуктивність є основним показником успіху. Можливість миттєво звільнити об’єкт також означає, що чашки можна швидко змінити для наступного завдання, що ще більше підвищує ефективність. На нашому заводі ми спостерігали виробничі лінії, де використання вакуумних присосок збільшило продуктивність більш ніж на 30% порівняно з механічними захватами.

По-третє, вакуумні присоски пропонують виняткову гнучкість. Один тип чашки можна використовувати для обробки різноманітних предметів різного розміру, форми та ваги, просто регулюючи рівень вакууму. Це робить їх ідеальними для дуже різноманітних виробничих циклів, які є поширеними на розумних фабриках. Можливість змінювати силу захоплення або орієнтацію чашки за допомогою роботизованого керування дозволяє одній роботізованій системі обробляти тисячі різних варіацій продукту. Ось чому вакуумні присоски є невід’ємною частиною передових роботизованих систем, які використовуються для збирання, пакування та палетування. Вони забезпечують гнучкість і швидкість, необхідні для масового налаштування та виробництва невеликих партій.

У наведеній нижче таблиці підсумовано ключові переваги вакуумних присосок у розумній автоматизації виробництва.

3. Які варіанти матеріалів і дизайну доступні для вакуумних присосок?

Вибір правильного матеріалу та конструкції вакуумної присоски є критично важливим фактором для забезпечення оптимальної продуктивності в інтелектуальному заводському середовищі. Правильний вибір може значно підвищити силу захоплення чашки, її довговічність і придатність для конкретного застосування. Матеріал чашки визначає її гнучкість, стійкість до зношування та хімічних речовин, а також її здатність прилягати до поверхні предмета. Конструкція чашки, включаючи її форму, розмір і ущільнювальну губу, визначає її характеристики захоплення, такі як максимальна утримуюча сила, швидкість підйому та здатність обробляти предмети з нерівною поверхнею.

Найпоширенішими матеріалами для вакуумних присосок є нітрильний каучук (NBR), силіконова гума, поліуретан (PU) і Viton (фторвуглецевий каучук). NBR є найбільш широко використовуваним матеріалом завдяки його чудовій стійкості до масла, жиру та стирання, що робить його придатним для застосування в автомобільній та металообробній промисловості. Силіконова гума забезпечує чудову термостійкість, гнучкість і антипригарні властивості, що робить її ідеальною для обробки гарячих предметів або харчових продуктів. Поліуретан забезпечує виняткову зносостійкість і довговічність, підходить для обробки важких або абразивних матеріалів. Viton використовується в програмах, пов’язаних із високими температурами або агресивними хімічними речовинами, такими як ті, що містяться в напівпровідниковій або хімічній промисловості.

Не менш важливий дизайн чашки. Найпоширенішими формами є плоска чашка, яка використовується для обробки плоских гладких поверхонь, таких як скло або металеві листи; сильфонна чашка, яка має гнучку структуру, що нагадує гармошку, що дозволяє компенсувати коливання висоти та обробляти предмети з нерівною поверхнею; чашка овальної форми, призначена для роботи з довгими вузькими предметами; і глибока чашка, яка використовується для захоплення предметів з глибокими порожнинами. Ущільнювальна кромка – це частина чашки, яка контактує з об’єктом, і її конструкція має вирішальне значення для створення ефективного ущільнення. Губа може бути одно- або багатошаровою з різними профілями, призначеними для максимального зчеплення. У Zhejiang Comma Electric Co., Ltd. ми пропонуємо широкий асортимент вакуумних присосок із різних матеріалів і дизайнів, щоб задовольнити потреби будь-якої інтелектуальної фабрики. Конструкції чашок оптимізовано для максимального захоплення та мінімального зносу, що забезпечує тривалий і надійний термін служби.

У таблиці нижче наведено порівняння звичайних матеріалів, які використовуються у вакуумних присосках.

4. Які технічні характеристики визначають високоефективну вакуумну присоску?

Щоб забезпечити надійну та ефективну роботу на розумній фабриці, вакуумна присоска має відповідати певним технічним критеріям. Ці параметри визначають продуктивність чашки, її сумісність із системою автоматизації та придатність для застосування. Ключові технічні характеристики вакуумних присосок з вакуумними накладками включають утримуючу силу, об’ємну швидкість потоку, час відгуку, максимальний рівень вакууму, а також розмір і розміри чашки. Кожен із цих факторів необхідно ретельно розглянути, щоб чашка могла ефективно та надійно виконувати поставлене завдання.

Сила утримання є найбільш критичною специфікацією. Це максимальна сила, яку присоска може чинити на предмет, не порушуючи герметичність. Сила утримання визначається діаметром чашки, рівнем вакууму та коефіцієнтом тертя між матеріалом чашки та поверхнею предмета. Чашка з більшим діаметром матиме більшу площу контакту і, отже, більшу силу утримання. Рівень вакууму зазвичай виражається як негативний тиск у кілопаскалях (кПа). Звичайним є рівень вакууму -80 кПа. На коефіцієнт тертя впливає матеріал чашки та характер поверхні предмета. Наприклад, чашка з м'якої гуми буде мати більший коефіцієнт тертя по гладкій поверхні, ніж чашка з твердого пластику.

Ще однією важливою специфікацією є об’ємна витрата. Це кількість повітря, яку вакуум-генератор може евакуювати з чашки за одиницю часу. Вищий об’ємний потік дозволяє чашці швидше досягти необхідного рівня вакууму, що важливо для високошвидкісних застосувань. Час відгуку – це час, потрібний чашці для досягнення заданого рівня вакууму. Швидкий час відгуку має вирішальне значення для додатків, де швидкість має суттєве значення, наприклад для операцій підбору та розміщення. Максимальний рівень вакууму - це найвищий вакуум, який чашка може витримати, не розвалившись. Розмір і розміри чашки включають діаметр, висоту та розмір монтажної різьби. Ці розміри мають бути сумісні з рештою системи автоматизації.

У таблиці нижче наведено типові значення для основних технічних характеристик стандартної вакуумної присоски з вакуумними накладками.

Вибираючи вакуумну присоску, дуже важливо, щоб ці характеристики відповідали вимогам застосування. У CommaELEC ми надаємо докладні технічні дані для всіх наших вакуумних присосок з вакуумними накладками, що дозволяє нашим клієнтам приймати обґрунтовані рішення. Наша команда експертів також може надати рекомендації щодо вибору відповідної чашки для конкретного застосування.

5. Як вакуумні присоски інтегруються в роботизовані системи?

На інтелектуальному заводі вакуумні присоски часто інтегруються в роботизовані системи для забезпечення автоматизованої обробки матеріалів. Інтеграція присосок із робототехнікою є складним процесом, який вимагає особливої ​​уваги до механічних, електричних інтерфейсів систем керування. Чашки зазвичай встановлюються на кінцевому ефекторі руки робота, який є пристроєм, який взаємодіє з об’єктами. Генератор вакууму та система керування зазвичай розташовані біля основи робота, а вакуумні лінії проходять через руку робота до чашок.

Процес інтеграції починається з вибору відповідних присосок для застосування. Чашки повинні відповідати вазі, розміру та матеріалу об’єктів, які потрібно обробляти. Система кріплення має бути розроблена таким чином, щоб чашки були надійно прикріплені до руки робота та належним чином вирівняні з предметами. Генератор вакууму підключається до джерела живлення та системи керування. Система керування запрограмована на активацію вакууму, коли чашки стикаються з об’єктом, і на вивільнення вакууму, коли об’єкт знаходиться в потрібному положенні. У розширених програмах датчик тиску також інтегрований для забезпечення зворотного зв’язку щодо рівня вакууму та виявлення будь-яких витоків або аномалій.

Сучасні роботизовані системи часто використовують комбінацію вакуумних присосок та інших технологій захоплення. Наприклад, рука робота може використовувати вакуумні присоски, щоб підняти великий плоский аркуш матеріалу, а потім використовувати механічний захват, щоб утримувати його на місці для вторинної операції. Система управління повинна координувати дії обох систем захоплення для забезпечення плавної та ефективної роботи. Інтеграція вакуумних присосок із роботизованими системами полегшується завдяки розробці стандартизованих інтерфейсів і протоколів. Багато виробників вакуумів, у тому числі CommaELEC., пропонують чашки з функціями кріплення за стандартом ISO, які сумісні з широким спектром кінцевих ефекторів роботів. Ця стандартизація зменшує складність і вартість інтеграції та забезпечує взаємодію.

На нашому заводі ми побачили, як інтеграція вакуумних присосок із вакуумними присосками з роботизованими системами зробила революцію у багатьох виробничих процесах. Наприклад, один із наших клієнтів, виробник сонячних панелей, використовує роботизовану руку, оснащену спеціально розробленими вакуумними чашками, щоб працювати з крихкими скляними панелями. Чашки спеціально розроблені, щоб бути м’якими та не залишати слідів, що гарантує, що панелі не пошкодяться під час використання. Робот запрограмований забирати панелі з конвеєра, перевіряти їх і поміщати в систему пакування. Цей повністю автоматизований процес збільшив пропускну здатність заводу на 20% і зменшив пошкодження продукту більш ніж на 80%. Це свідчить про важливу роль, яку відіграють вакуумні присоски в розумній роботі заводу.

6. Як правильно вибрати вакуумну присоску для вашого застосування?

Вибір правильної вакуумної присоски для конкретного застосування є критичним рішенням, яке впливає на продуктивність, надійність і ефективність системи автоматизації. Процес відбору передбачає систематичну оцінку вимог до програми та характеристик чашки. Основними міркуваннями є матеріал, який потрібно обробляти, вага та розмір об’єкта, стан поверхні, навколишнє середовище та бажаний час циклу. Неправильний вибір може призвести до поганої ефективності захоплення, пошкодження продукту та зниження продуктивності.

Перший крок — визначити матеріал і вагу об’єкта. Об’єкт важкий чи легкий? Він плоский чи зігнутий? Він пористий чи непористий? Ці фактори впливатимуть на необхідну силу утримання та тип необхідної присоски. Для плоских, гладких і непористих поверхонь, таких як скло, металеві листи та пластикові панелі, звичайної плоскої чашки часто буде достатньо. Для вигнутих або гнучких поверхонь перевага надається сильфонній чашці. Для важких предметів може знадобитися більша чашка або система з кількох чашок. Другим кроком є ​​врахування стану поверхні. Об’єкт жирний, запилений чи мокрий? Стан поверхні може вплинути на герметичність чашки та силу утримання. Для жирних поверхонь рекомендується маслостійка чашка NBR. Для запилених або вологих поверхонь потрібна чашка з міцнішою ущільнювальною губкою.

Третій крок - це оцінка середовища. Застосування в чистих приміщеннях, харчовому заводі чи суворому промисловому середовищі? Для чистих приміщень краще використовувати чашки, виготовлені з матеріалів, що не містять часток, наприклад силікону. Для харчових продуктів потрібні чашки, які відповідають нормам FDA. Для суворих промислових умов рекомендуються чашки з міцних матеріалів, таких як поліуретан. Четвертий крок — розгляд часу циклу. Для високошвидкісних операцій необхідна чашка з швидким часом відгуку. Для цього потрібна вакуумна система з високим об’ємним потоком і чашка з низьким внутрішнім об’ємом. На завершальному етапі розглядаються варіанти кріплення і підключення. Чашка має бути сумісна з робототехнічною системою або інструментом для кінця руки. У наведеній нижче таблиці наведено посібник із вибору на основі типових сценаріїв застосування.

7. Часті запитання (FAQ)

Питання 1: Яка різниця між вакуумною присоскою та механічним захватом?

Відповідь: вакуумна присоска використовує різницю тиску між атмосферою та вакуумом, щоб захопити предмет, застосовуючи рівномірну силу до площі контакту. Це ідеально підходить для обробки делікатних, плоских або непористих матеріалів. Механічний захват використовує фізичні пальці або щелепи, які затискають об’єкт. Механічні захвати підходять для роботи з предметами неправильної форми, важкими вантажами та предметами з шорсткою поверхнею. Вибір між ними залежить від конкретних вимог програми. У Zhejiang Comma Electric Co., Ltd. ми пропонуємо широкий асортимент вакуумних присосок, які можна інтегрувати з механічними захватами для гібридних рішень захоплення.

Питання 2: чи можуть вакуумні присоски працювати з предметами з грубою або пористою поверхнею?

Відповідь: працювати з шорсткими або пористими поверхнями за допомогою вакуумних присосок складно, оскільки повітря може просочуватися через поверхню, знижуючи рівень вакууму та силу утримання. Для цих застосувань можуть знадобитися чашки зі спеціальними ущільнювальними губками, вищими рівнями вакууму або більшими діаметрами. In some cases, a porous object can be handled by using a vacuum cup that has a higher vacuum flow rate. However, for highly porous objects, alternative gripping methods may be more suitable. Наша технічна команда може порекомендувати відповідну чашку для вашого застосування.

Запитання 3: Як довго зазвичай служать вакуумні присоски в промислових умовах?

Відповідь: Термін служби вакуумної присоски залежить від матеріалу, застосування та умов навколишнього середовища. У типових промислових умовах високоякісна чашка може прослужити від 6 до 12 місяців за умови регулярного використання. Factors that can reduce the life of the cup include contact with oil or chemicals, exposure to UV light, abrasion from rough surfaces, and high temperatures. Регулярна перевірка та заміна чашок необхідні для забезпечення надійної роботи. Наші вакуумні присоски розроблені для довговічності, але ми рекомендуємо періодичну перевірку для підтримки оптимальної продуктивності.

Запитання 4: Як розрахувати необхідну утримуючу силу для вакуумної присоски?

Answer: The required holding force is determined by the weight of the object, the safety factor required, and the orientation of the object during handling. The holding force must be greater than the weight of the object, but it should also account for forces such as acceleration, deceleration, and any external forces such as wind or vibration. Як правило, для забезпечення надійного захоплення рекомендується коефіцієнт безпеки від 2 до 3. Сила утримання вакуумної присоски розраховується за формулою: F = (тиск вакууму) x (ефективна площа). Our technical team can assist with this calculation.

Запитання 5: чи можна використовувати вакуумні присоски в чистих приміщеннях?

Відповідь: Так, вакуумні присоски можна використовувати в чистих приміщеннях. Для застосування в чистих приміщеннях краще використовувати чашки, виготовлені з матеріалів, що не містять частинок, наприклад силікону або EPDM. Ці матеріали не виділяють частинок, які можуть забруднювати середовище чистих приміщень. Чашки також мають бути розроблені таким чином, щоб їх легко мити та бути стійкими до миючих засобів, які використовуються в чистій кімнаті. У Zhejiang Comma Electric Co., Ltd. ми пропонуємо ряд вакуумних присосок, які підходять для використання в чистих приміщеннях і виготовляються відповідно до суворих стандартів якості.

8. Висновок

Vacuum suction cups are far more than simple rubber components; they are the essential gripping elements that enable the automation, flexibility, and speed demanded by modern smart factories. Їхня здатність дбайливо, швидко й точно обробляти широкий спектр матеріалів робить їх незамінними для широкого спектру застосувань, від виробництва автомобілів і складання електроніки до пакування та харчової промисловості. The technology has evolved significantly, with advanced materials and designs providing solutions for even the most challenging gripping tasks.

Selecting the right vacuum suction cup requires a careful assessment of the application's requirements, including the material, weight, surface conditions, and environmental factors. By following a systematic selection process, engineers and automation specialists can ensure that the cups they choose provide reliable and efficient performance. At Zhejiang Comma Electric Co., Ltd., we are committed to providing high-quality Vacuum Pads Vacuum Suction Cups that meet the highest standards of performance and durability. Наш широкий асортимент продукції в поєднанні з нашим технічним досвідом дозволяє нам пропонувати рішення практично для будь-якого застосування.

Зв’яжіться з Zhejiang Comma Electric Co., Ltd. сьогодніщоб дізнатися більше про наш широкий асортимент вакуумних присосок і про те, як вони можуть покращити роботу вашої розумної фабрики.
