Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

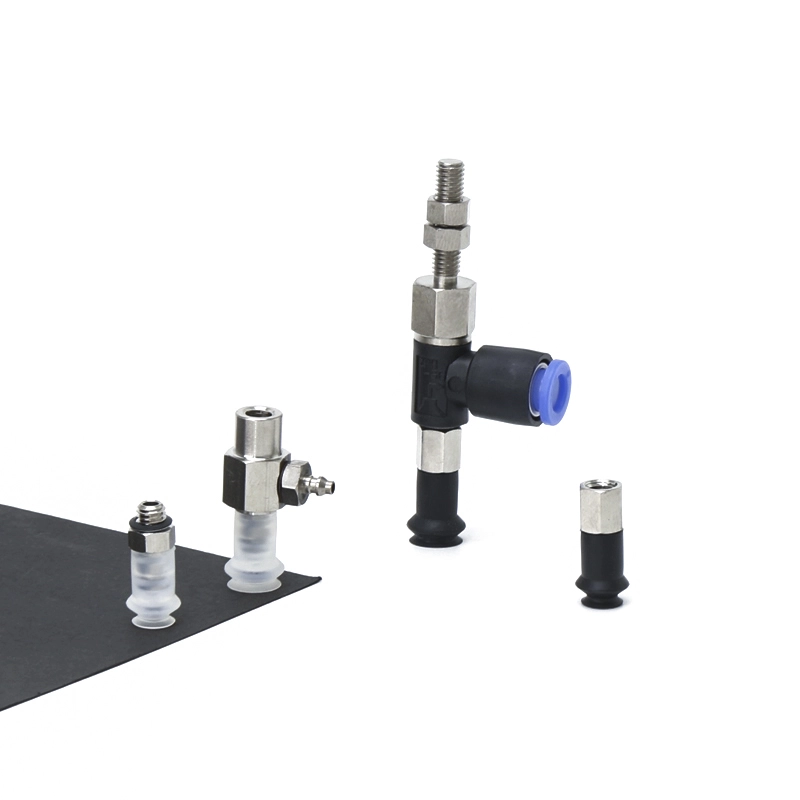

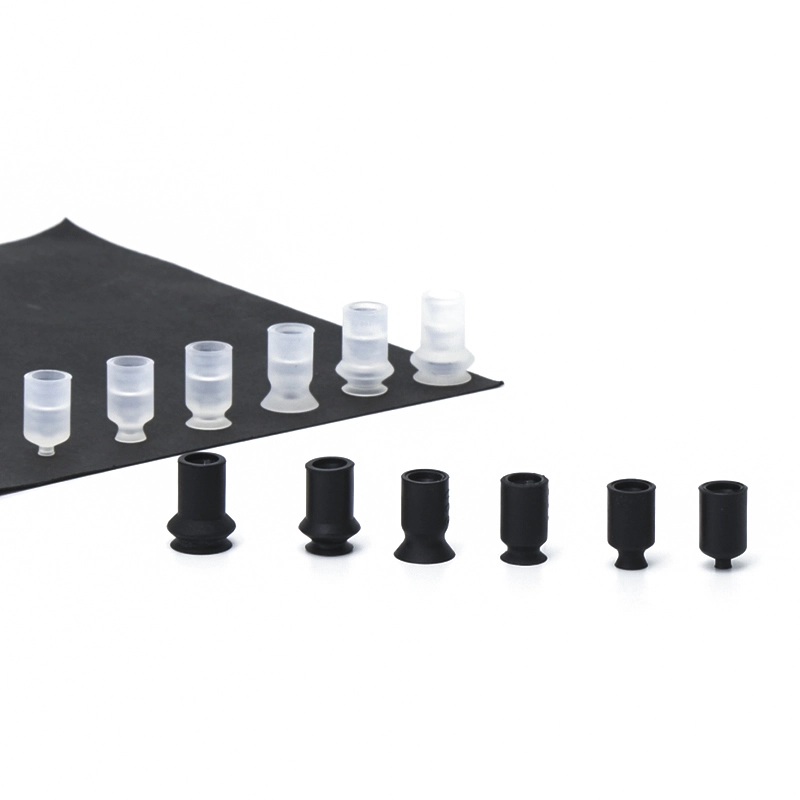

Вакуумні присоски Basic без стопорного кільця ZP
Вакуумні вакуумні присоски без стопорного кільця китайського виробництва ZP мають значні переваги та переваги: по-перше, вони забезпечують високу економічну ефективність. Використовуючи розвинену виробничу основу, вони ефективно контролюють витрати, одночасно забезпечуючи ефективність продукції, тим самим зменшуючи витрати клієнтів на закупівлі; По-друге, вони пропонують різноманітні категорії продуктів із різними специфікаціями та моделями; По-третє, їхня технологія зріла. Завдяки використанню матеріалів преміум-класу, таких як силікон, і передової технології вакуумного утримання тиску, вони забезпечують міцне зчеплення та стабільність, гарантуючи безпечне поводження з матеріалом; По-четверте, їхній ланцюжок постачання є стабільним, підтримується надійним вітчизняним промисловим ланцюгом і потужними виробничими потужностями для забезпечення своєчасної доставки. Ці переваги роблять вакуумні присоски вітчизняного виробництва висококонкурентоспроможними в галузі промислової автоматизації.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Базовий без замкового кільця Pad ZP Tool
Блок колодок серії ZP
Серія ZPT з адаптерними вакуумними пластинами
Серія ZPT з буферними вакуумними накладками
Серія ZPR з адаптерними вакуумними пластинами
Серія ZPR з буферними вакуумними накладками
Серія ZPY з адаптерними вакуумними накладками
Серія ZPY з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Що таке вакуумні присоски Basic без замкового кільця ZP?
Визначення та функція
• Інструмент для вакуумного захоплення:Створює ущільнення з поверхнею заготовки, що дозволяє піднімати та позиціонувати
• Гнучке застосування:Підходить для гладких, плоских або злегка вигнутих поверхонь
• Підтримка автоматизації:Використовується в роботах, конвеєрах і системах транспортування
Конструктивні особливості
• Виготовлені з міцних еластомерів, таких як силікон або поліуретан
• Легка конструкція для зменшення навантаження на роботизовані системи
• Доступні в різних діаметрах і формах для різних застосувань
Основні переваги
Гнучке та просте встановлення
• Конструкція без замкового кільця спрощує монтаж і заміну
• Зменшує час встановлення та зусилля на обслуговування
Надійне ущільнення
• Забезпечує стабільне вакуумне зчеплення з гладкими та непористими поверхнями
• Підтримує постійне всмоктування під час високошвидкісних операцій
Економічне рішення
• Проста структура знижує витрати на виробництво та заміну
• Ідеально підходить для великомасштабних або інтенсивних робіт
Міцний і зносостійкий
• Високоякісні матеріали забезпечують тривалий термін служби
• Стійкість до стирання та багаторазового використання
Широка сумісність
• Сумісний з різними вакуумними генераторами та системами кріплення
• Підходить для багатьох промислових середовищ
Налаштування та виробничий процес
Параметри налаштування
Щоб задовольнити різноманітні вимоги до промислової автоматизації, вакуумні присоски Basic Without Lock Ring ZP можна повністю налаштувати від вибору матеріалу до конструкції конструкції:
• Вибір матеріалу
o Силікон (SI): стійкість до високих температур, ідеально підходить для електроніки та чистих середовищ
o Поліуретан (PU): Відмінна зносостійкість для інтенсивних операцій
o NBR: Економічне рішення для загального промислового застосування
o Додаткові антистатичні або харчові матеріали для спеціалізованих виробництв
• Розмір і геометрія
o Широкий діапазон діаметрів для відповідності різним навантаженням
o Плоскі або невеликі сильфонні структури для різних умов поверхні
• Твердість і еластичність (Шор А)
o Більш м’які матеріали для делікатних або крихких виробів
o Більш тверді суміші для роботи у важких умовах або на високій швидкості
o Оптимальний баланс між гнучкістю та довговічністю
• Монтаж і сумісність інтерфейсу
o Адаптація до різних тримачів і вакуумних систем
o Відповідність розміру різьби та типу з’єднання (метрика, BSP, NPT)
o Інтеграція з різними монтажними елементами або адаптерами
• Спеціальний дизайн програми
o Антиковзкий малюнок поверхні для кращого зчеплення
o Масло- або хімічно стійкі матеріали для суворих умов
o Налаштування продуктивності при високих або низьких температурах

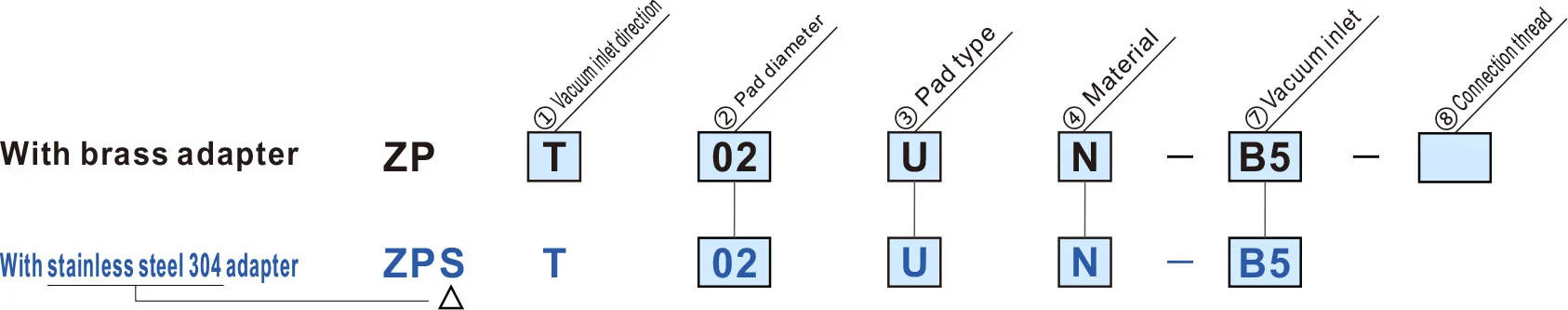

Як замовити
|
③ Тип колодки
② Діаметр колодки (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плоский тип/овальний тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тонкий плоский тип з ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Блакитний символ означає індивідуальні моделі
| Монтажні розміри адаптера | |
| Якщо клієнт виготовляє адаптер, сконструюйте адаптер із розмірами, показаними праворуч. |
|
| ① Напрямок входу вакууму | ⑦ Вхід вакууму | ⑧ З’єднувальна різьба | |||||||
| T | Вертикальний |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | бічний |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Тип діаметра колодки (мм) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Плоский тип/овальний тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тонкий плоский тип з ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Блакитний символ означає індивідуальні моделі.
| ⑧ З’єднувальна різьба | ||
| Чоловіча нитка | A5 | М5 х 0,8 |
| A6 | М6 х 1,0 | |
| Жіноча нитка | B4 | М4 х 0,7 |
| B5 | М5 х 0,8 | |
| ⑦ Вхід вакууму | |||
| Чоловіча нитка | A5 | М5 х 0,8 | |
| A6 | М6 х 1,0 | ||
| Жіноча нитка | B4 | М4 х 0,7 | |
| B5 | М5 х 0,8 | ||
| Фітинг бар | U4 | Для м’яких труб ø4 | М-5АУ-4 |
| N4 | Для нейлонової трубки ø4 | М-5АН-4 | |
| U6 | Для м’яких труб ø6 | М-5АУ-6 | |
| N6 | Для нейлонової трубки ø6 | М-5АН-6 | |
| Підгонка в один дотик | 04 | ø4 | |
| 06 | ø6 | ||
| ① Напрямок входу вакууму | ⑦ Вхід вакууму | |||||||||
| T | Вертикальний |
|
B3B5U4N4U6N60406 |
|||||||
| R | бічний |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Тип колодки
② Діаметр колодки (мм)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Плоский тип/овальний тип | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Тип сильфона | — | — | ● | ● | — | — | — | — | — | — |
| UT | Тонкий плоский тип | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Тонкий плоский тип з ребрами | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Блакитний символ означає індивідуальні моделі.

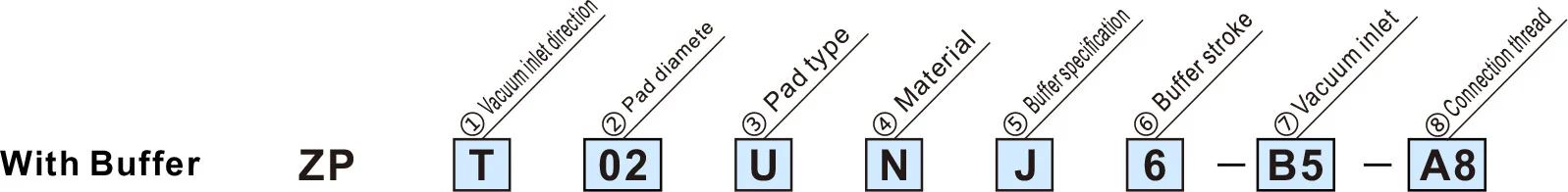

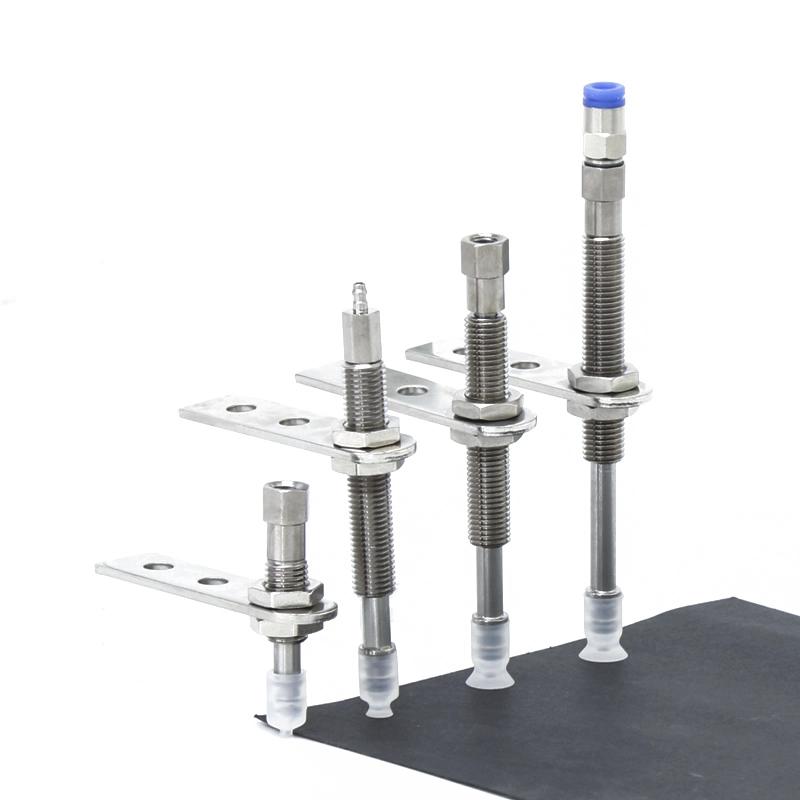

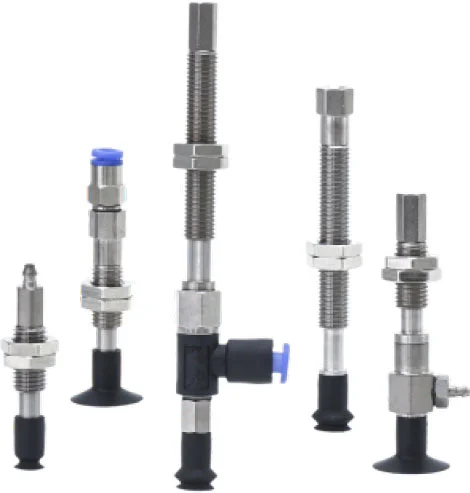

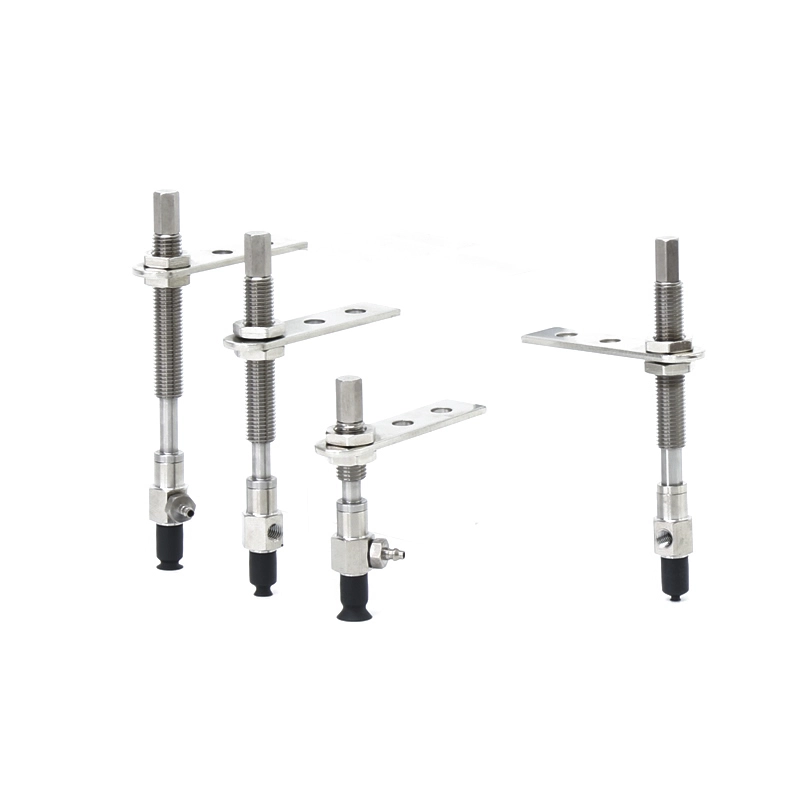

| ⑤ Специфікація буфера | |
| J | Обертовий |
| K | Необертова |
| JN | Обертовий (Без буферної пластини) |
| KN | Необертова (Без буферної пластини) |
| ⑥ Буферний хід | |
| 6 | 6 мм |
| 10 | 10 мм |
| 15 | 15 мм |
| 25 | 25 мм |
| ⑦ Вхід вакууму | |||
| Чоловіча нитка | A5 | М5 х 0,8 | |
| A6 | М6 х 1,0 | ||
| Жіноча нитка | B3 | М3 х 0,5 | |
| B5 | М5 х 0,8 | ||
| Насадка | U4 | Для м’яких труб ø4 | М-5АУ-4 |
| N4 | Для нейлонової трубки ø4 | М-5АН-4 | |
| U6 | Для м’яких труб ø6 | М-5АУ-6 | |
| N6 | Для нейлонової трубки ø6 | М-5АН-6 | |
| Підгонка в один дотик | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ З’єднувальна різьба | |
| A8 | М8 х 1,0 |
Технічні характеристики
| Стопорне кільце/ Тип колодки | Діаметр/розміри колодки | застосування | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кільця | Плоский тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок з плоскими та недеформованими поверхнями |
| Овальний тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для заготовок з обмеженнями на адсорбційній поверхні | |
| Тонкий плоский тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для м'яких заготовок, таких як тонкі листи або вініл. Зморшкуватість або деформація під час адсорбції може бути зменшена. | |
| Тонкий плоский тип з ребрами (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для м'яких заготовок, таких як тонкі листи або вініл. Заготовки можна знімати легко завдяки ребрам |
|
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для використання там, де немає місця для буфера або для деталей з похилими поверхнями | |
| З замковим кільцем | Плоский тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок з плоскими та недеформованими поверхнями |
| Плоский тип з ребрами (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, які легко деформуються. Заготовки легко знімаються завдяки ребрам | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для використання там, де немає місця для буфера або для деталей з похилими поверхнями | |
| Глибокий тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок із криволінійними поверхнями або для сферичних заготовок | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
Гарячі теги: Базові вакуумні присоски без замкового кільця ZP, Китай, виробник, постачальник, фабрика
Надіслати запит
Контактна інформація
-
Адреса
Село Сяруань Місто Байші Місто Юецін Провінція Чжецзян Китай
-
Тел
-
Електронна пошта
Щоб отримати запити щодо вакуумних присосок, вакуумних генераторів, аксесуарів для пневматичних компонентів або прайс-листа, залиште нам свою електронну пошту, і ми зв’яжемося протягом 24 годин.
