Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

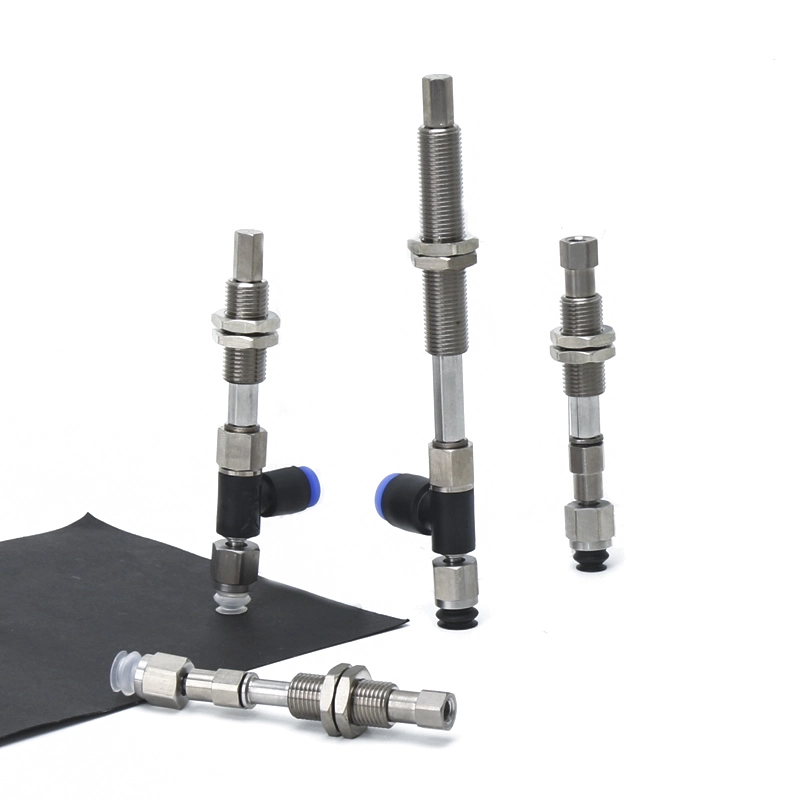

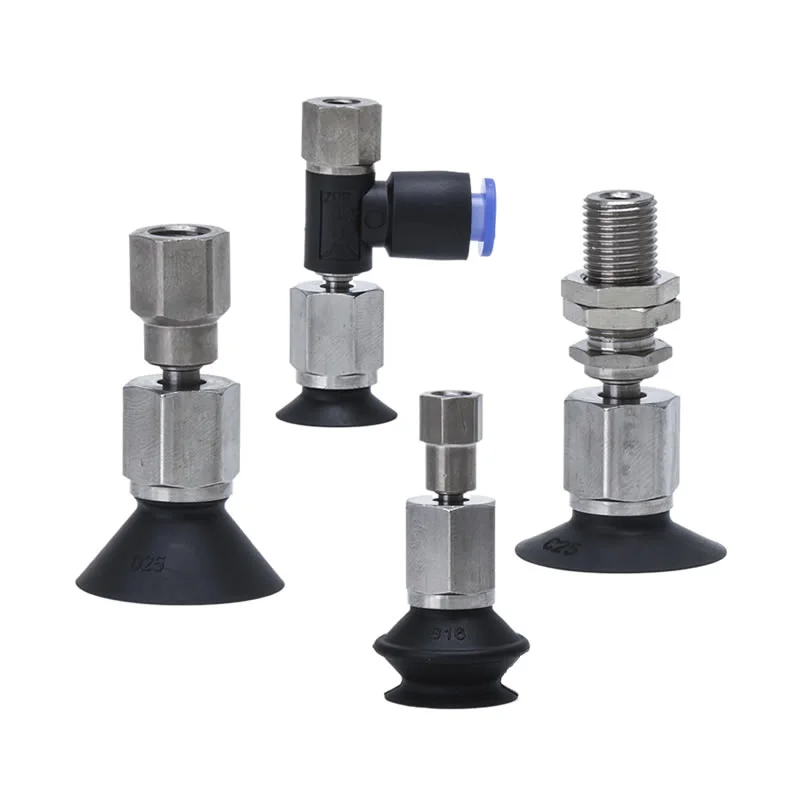

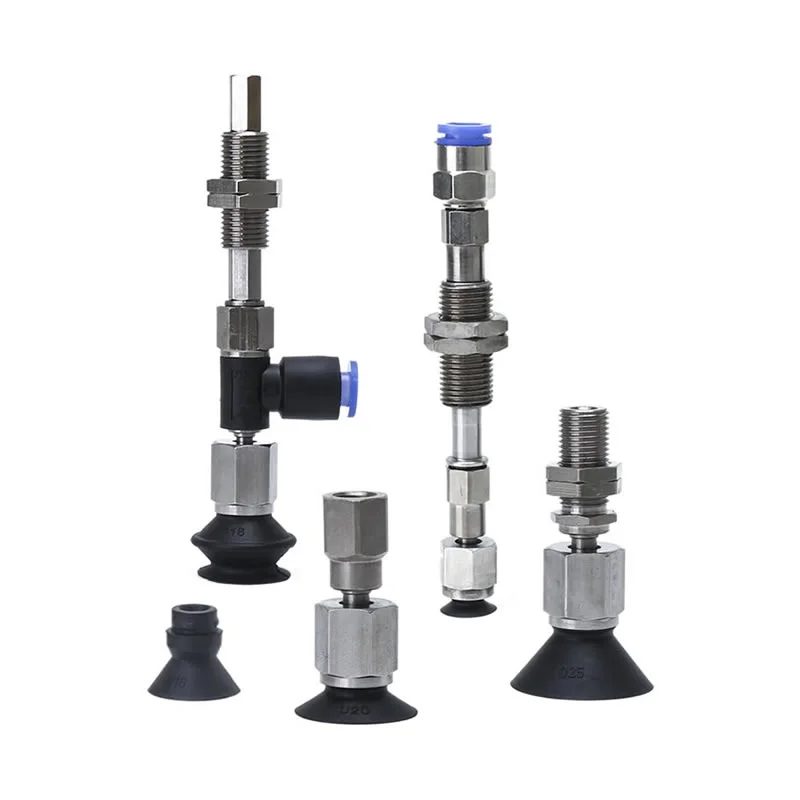

Основні вакуумні присоски кульового шарніра ZP
Як провідний китайський виробник, ми надаємо спеціальні вакуумні присоски ZP (Ø10-32 мм) для нестандартних заготовок. Завдяки поворотним головкам, буферним ходам (6-50 мм) і високоякісному силікону/антистатичному каучуку, наш запас від прямих заводських постачальників забезпечує стабільність і зниження шуму. Найкраще підходить для ліній літієвих батарей із варіантами з нержавіючої сталі.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Основні вакуумні присоски кульового шарніра ZP

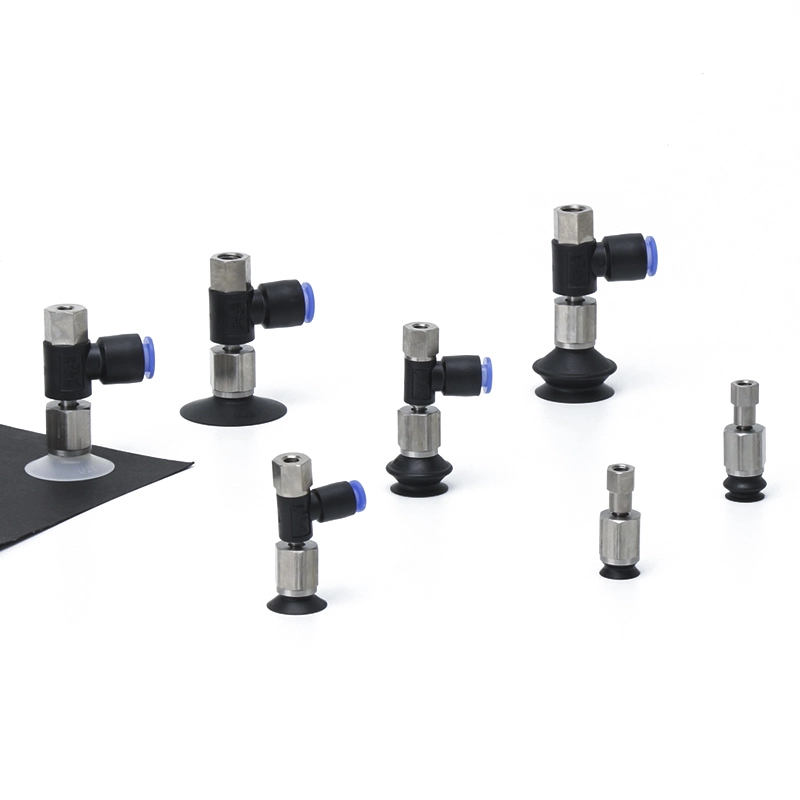

Тип кульового шарніра серії ZPTF з адаптерними вакуумними колодками

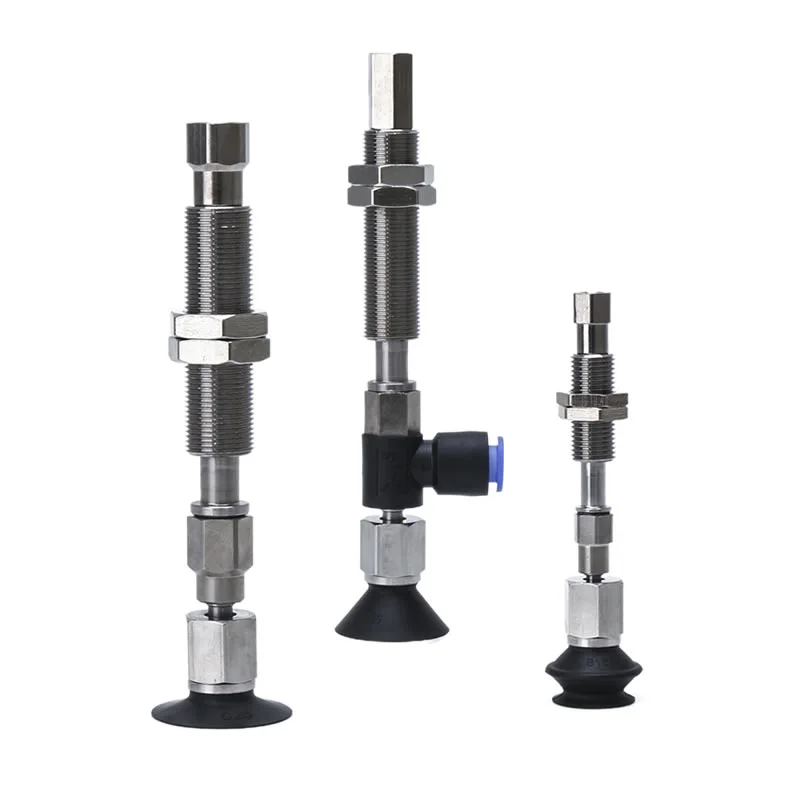

Тип кульового шарніра серії ZPTF з буферними вакуумними накладками
Тип кульового шарніра серії ZPRF з адаптерними вакуумними колодками
Тип кульового шарніра серії ZPRF з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Commaelec — провідний китайський виробник, вакуумна присоска з кульковим шарніром базового типу серії ZP — це високопродуктивний пневматичний компонент, спеціально розроблений для захоплення нерівних, похилих або вигнутих заготовок. Його конструкція включає механізм кульового шарніра, який нагадує людський суглоб, у точці з’єднання присоски; ця функція забезпечує автоматичне вирівнювання, дозволяючи кульовому шарніру вільно обертатися, коли чашка контактує з похилою поверхнею. Він автоматично компенсує кутові відхилення під час робототехнічних операцій захоплення, тим самим запобігаючи витоку вакууму, спричиненому неідеальним ущільненням. Серія доступна в діапазоні діаметрів від 10 мм до 32 мм. Серія також пропонує додаткові моделі, оснащені буферним механізмом (Buffer) із ходом від 6 мм до 50 мм для захисту заготовок від пошкоджень, спричинених механічним впливом.
Технічна перевага
Вакуумні присоски ZP Basic Ball Joint – це не просто стандартні компоненти; це універсальні інструменти, розроблені для високопродуктивних середовищ.
1. Адаптивна поворотна головка
Головною перевагою моделі ZPTF є шарнірно-шарнірний поворотний механізм. Це дозволяє присосці нахилятися та обертатися, автоматично вирівнюючи кут заготовки. Ця функція значно підвищує стабільність промислового транспортування, особливо для деталей кузова автомобіля або формованого пластику.
2. Широкий діапазон розмірів і форм
Щоб задовольнити різноманітні потреби в застосуванні, ми пропонуємо широкий вибір:
Діапазон діаметрів:Точні розміри від мінімум 10 мм до 32 мм.
Типи чашок:Доступний у плоских, ребристих, акордеонних (сильфонних) і глибоких типах для обробки будь-якого матеріалу, починаючи від тонких листів і закінчуючи важкими текстурованими об’єктами.
3. Гнучкі вакуумні розетки та встановлення
Обмеження простору в сучасних машинах вимагає гнучкої компоновки. Особливості наших базових вакуумних присосок ZP для кульових шарнірів:
Варіанти подвійної розетки:Вертикальні та горизонтальні вакуумні отвори для бездоганної інтеграції в компактні приміщення.
Різноманітність монтажу:Опції включають адаптери або спеціальні буферні кронштейни для індивідуальної установки.
Основні переваги
Стабільність захоплення:Особливо під час роботи з вигнутими панелями кузова автомобіля, деталями неправильної форми, виготовленими під лиття під тиском, або пакувальних коробок, конструкція кульового шарніра вакуумних присосок Basic Ball Joint ZP гарантує стабільно високий рівень вакууму.
Зменшення шуму та ударів:У поєднанні з буферним кріпленням він ефективно поглинає кінетичну енергію при контакті, тим самим подовжуючи загальний термін служби системи.
Адаптація до особливих умов експлуатації:Наприклад, у промисловості літій-іонних акумуляторів він може бути повністю виготовлений на замовлення з нержавіючої сталі; навпаки, в електронній промисловості можна використовувати антистатичні матеріали.
Сценарії застосування
Автомобільні запчастини:Захоплення вигнутих компонентів, таких як лобове скло або дверні панелі.
Сортування логістики:Робота з пакетами з нерівними поверхнями.
3C Electronics:Досягнення точного всмоктування в обмеженому просторі завдяки регулюванню універсального шарніра.
Як замовити

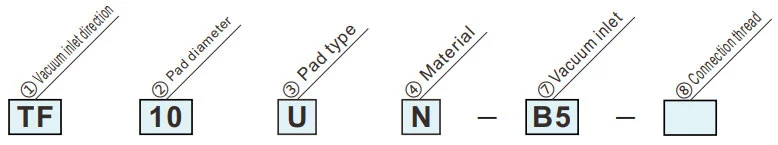

Тип кульової опори з перехідником
| ④Матеріал | |
| N | NBR |
| S | Силіконовий каучук |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Силікопровідна гума |
Зелений символ — індивідуальні моделі
|
③ Тип колодки
② Діаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | |||||||
| C | Плоский тип з ребрами | ● | ● | ● | ● | ● | ● | |||||||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | |||||||
| ①Напрямок входу вакууму | D | Глибокий тип | ● | — | ● | — | ● | — | ||||||
| TF | Вертикальний |
|
⑦Вакуумний вхід | Внутрішня різьба | B5 | М5 х0,8 | ● | ● | ||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | A8 | М8 х1,0 | ● | — | |||||||||
| A10 | М10 х1,0 | — | ● | |||||||||||
|
⑦Вакуумний вхід | Внутрішня різьба | B5 | М5 х0,8 | ● | — | ||||||||
| B8 | М8 х1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| РФ | бічний |
|
Підгонка в один дотик | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧З’єднувальна різьба | Внутрішня нитка | B5 | М5 х0,8 | ● | ● | |||||||||
| B8 | М8 х1,25 | — | ● | |||||||||||

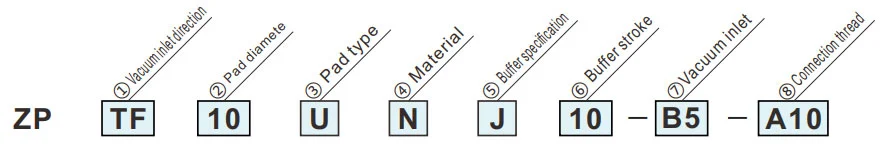

Тип кульової опори з буфером
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі
|
③ Тип колодки
② Діаметр колодки (мм)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Плоский тип | ● | ● | ● | ● | ● | ● | ||||||
| C | Плоский тип з ребрами | ● | ● | ● | ● | ● | ● | ||||||
| B | Тип сильфона | ● | ● | ● | ● | ● | ● | ||||||
| D | Глибокий тип | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Буферний хід | 10 | 10 мм | ● | ● | |||||||||
| 20 | 20 мм | ● | ● | ||||||||||
| 30 | 30 мм | ● | ● | ||||||||||
| 40 | 40 мм | ● | 一 | ||||||||||
| ①Напрямок входу вакууму | 50 | 50 мм | ● | ● | |||||||||
| TF | Вертикальний |
|
⑦Вакуумний вхід | Жінка нитка |
B5 | М5х0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Підгонка в один дотик | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | A10 | М10×1,0 | ● | 一 | ||||||||
| A14 | М14х1,0 | 一 | ● | ||||||||||
| РФ | бічний |
|
⑦Вакуумний вхід | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | A10 | М10×1,0 | ● | 一 | ||||||||
| A14 | М14×1,0 | 一 | ● | ||||||||||
| ⑤Специфікація буфера | |
| J | Обертовий |
| K | Необертова |
Технічні характеристики
| Стопорне кільце/ Тип колодки | Діаметр/розміри колодки | застосування | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Без стопорного кільця | Плоский тип (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Для заготовок з плоскими та недеформованими поверхнями |
| Овальний тип (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Для заготовок з обмеженнями на адсорбційній поверхні | |
| Тонкий плоский тип (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для м'яких заготовок, таких як тонкі листи або вініл. Зморшкуватість або деформація під час адсорбції може бути зменшена. | |
| Тонкий плоский тип з ребрами (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Для м'яких заготовок, таких як тонкі листи або вініл. Заготовки можна знімати легко завдяки ребрам |
|
| Тип сильфона (Б) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Для використання там, де немає місця для буфера або для деталей з похилими поверхнями | |
| З замковим кільцем | Плоский тип (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок з плоскими та недеформованими поверхнями |
| Плоский тип з ребрами (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для заготовок, які легко деформуються. Заготовки легко знімаються завдяки ребрам | |
| Тип сильфона (Б) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Для використання там, де немає місця для буфера або для деталей з похилими поверхнями | |
| Глибокий тип (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Для заготовок із криволінійними поверхнями або для сферичних заготовок | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
