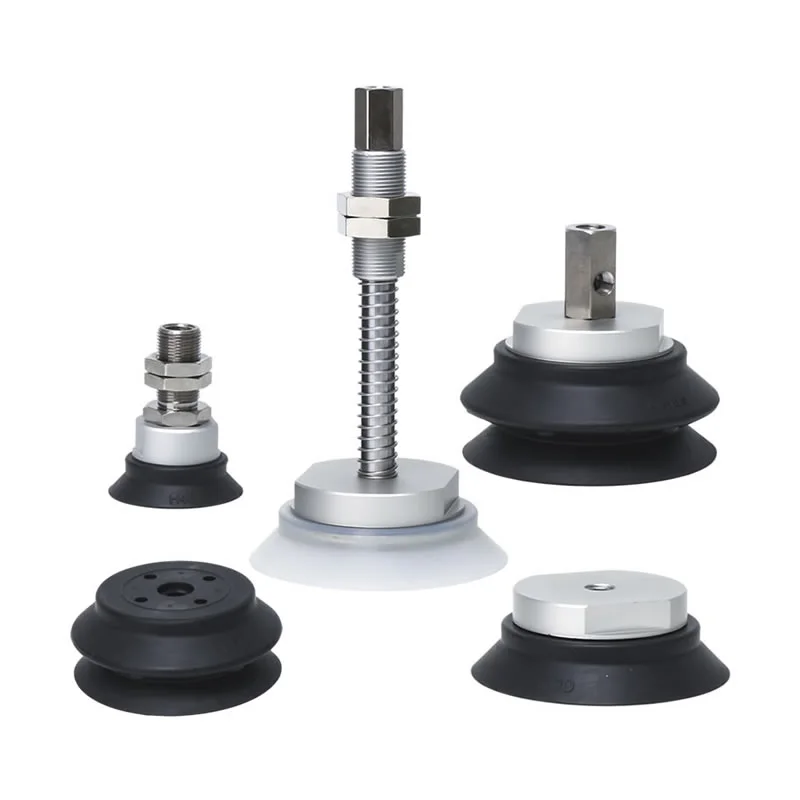

Вакуумні присоски високої жорсткості ZP
Як провідний китайський виробник, наша фабрика пропонує індивідуальні вакуумні присоски високої жорсткості ZP (Ø40-125 мм) для важких завдань. Як провідний постачальник, ми пропонуємо NBR, силікон і антистатичні матеріали з м’яким дизайном для пом’якшення ударів. Ідеально підходить для крихких поверхонь і ліній літієвих батарей.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски високої жорсткості ZP
Серія ZP для важких умов
Серія ZPT для важких умов роботи з адаптерними вакуумними накладками
Серія ZPT для важких умов роботи з адаптерними вакуумними накладками
Серія ZPX для важких умов роботи з адаптерними вакуумними накладками
Серія ZPX для важких умов роботи з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски високої жорсткості ZP являють собою промислове рішення для захоплення, спеціально розроблене для роботи з великими, важкими або легко деформованими заготовками. Як спеціалізований виробник у Китаї, ми розробили цей продукт із посиленою базовою конструкцією присоски та кронштейном; це забезпечує виняткову стійкість до бічних сил і зберігає чудову стабільність під час захоплення важких вантажів, що робить його незамінним індивідуальним пневматичним компонентом у сфері важкої промислової автоматизації.
Технічні характеристики та універсальність
1. Варіанти великого діаметру для максимального підйому
Щоб задовольнити різні вимоги до навантаження, вакуумні присоски високої жорсткості ZP доступні в кількох великих діаметрах:
φ40, φ50, φ63, φ80, φ100 і φ125 мм.
Ці розміри забезпечують високу площу контакту з вакуумом, що забезпечує необхідну підйомну силу для важких промислових компонентів.
2. Вибір різних матеріалів для різноманітних середовищ
Робоче середовище диктує матеріал. Ми пропонуємо широкий вибір високоякісних еластомерів, щоб ваша присоска процвітала у своєму конкретному застосуванні:
NBR (нітрильний каучук):Чудова стійкість до нафти для автомобільних і машинних середовищ.
Силіконова гума:Ідеально підходить для високотемпературних застосувань і безпечний для харчових продуктів.
Поліуретан і фторкаучук:Висока зносостійкість і хімічна стабільність для спеціалізованих промислових ліній очищення або покриття.
Антистатичні матеріали:Вирішальний для електронної збірки та роботи з напівпровідниками.
3. Інтегрована амортизація та кріплення
Безпека та точність йдуть рука об руку. Наші високоміцні вакуумні присоски ZP пропонують:
М'які версії:Ефективно пом'якшує сили удару під час контакту, захищаючи тендітні поверхні та зменшуючи вібрацію системи.
Версії без амортизації:Для застосувань, де жорсткий, прямий контакт є кращим.

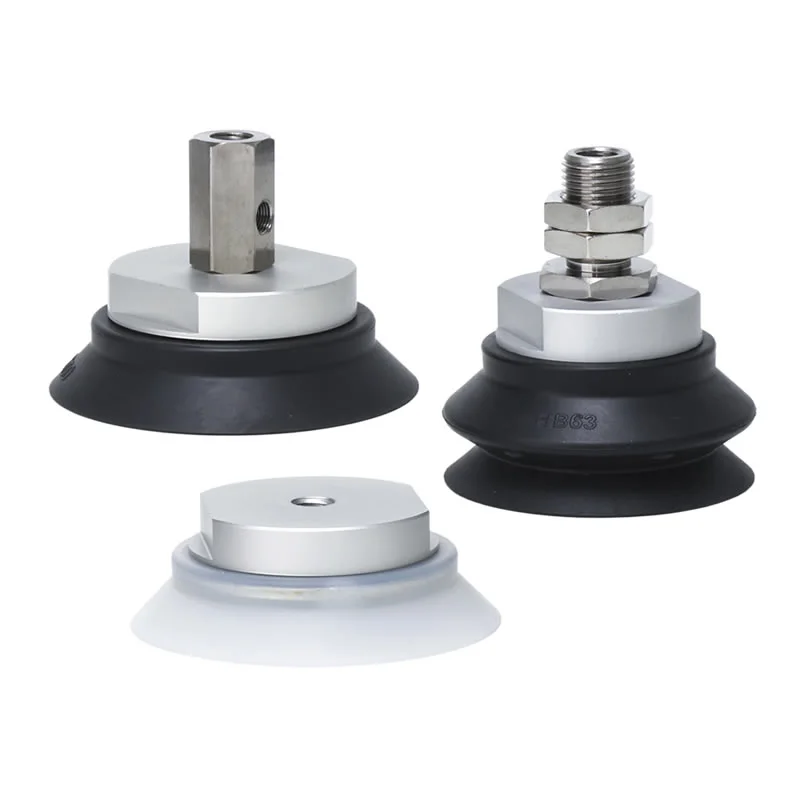

Гнучкий монтаж:Доступні із зовнішнім або внутрішнім різьбленням і вертикальними вакуумними виходами, щоб відповідати існуючій компоновці обладнання.
Чому варто вибрати високоміцні вакуумні присоски ZP заводу Commaelec?
1. Посилена конструкція основи:Вакуумні присоски Commaelec ZP високої жорсткості мають підвищену жорсткість у точці з’єднання між присоскою та фітингом, ефективно протистоячи бічним силам зсуву.
2. Широкий діапазон розмірів:Ці присоски, доступні в різних розмірах від φ40 до φ125 мм, спеціально розроблені для транспортування важких предметів, таких як міцний листовий метал, камінь і скло великої площі, забезпечуючи міцне зчеплення.
3. Як постачальник із власним виробничим підприємством Commaelec пропонує три варіанти матеріалів:
Антистатичний:Розроблений спеціально для електронної та напівпровідникової промисловості, щоб запобігти пошкодженню чутливих компонентів статичним розрядом.
Компоненти з нержавіючої сталі:Особливо підходить для індустрії літій-іонних акумуляторів, відповідає вимогам до матеріалів, що не містять міді та цинку, з високою стійкістю до корозії та чистотою.
Фторвуглецевий каучук (FKM) і EPR:Ідеально підходить для хімічних середовищ або високотемпературних операцій (наприклад, виймання деталей, виготовлених під тиском), пропонуючи чудову хімічну стабільність і стійкість до погодних умов.

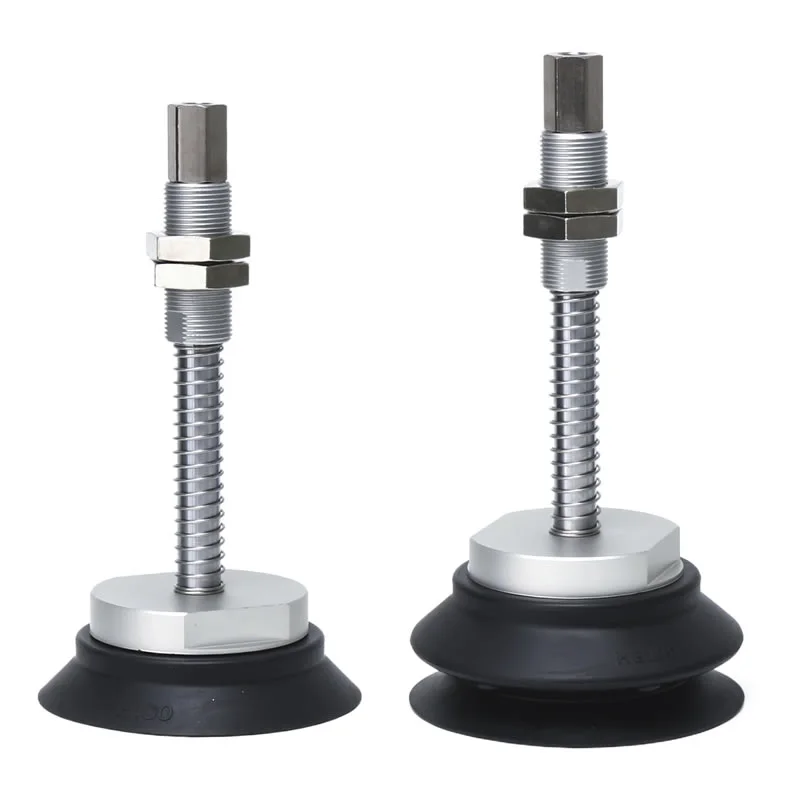

4. Точна технологія амортизації:Доступний у амортизованій версії з діапазоном ходу 6–50 мм. Коли присоска стикається з крихкими поверхнями (наприклад, надтонким склом), амортизаційний кронштейн поглинає миттєву енергію удару, значно знижуючи шум і подовжуючи термін служби обладнання.

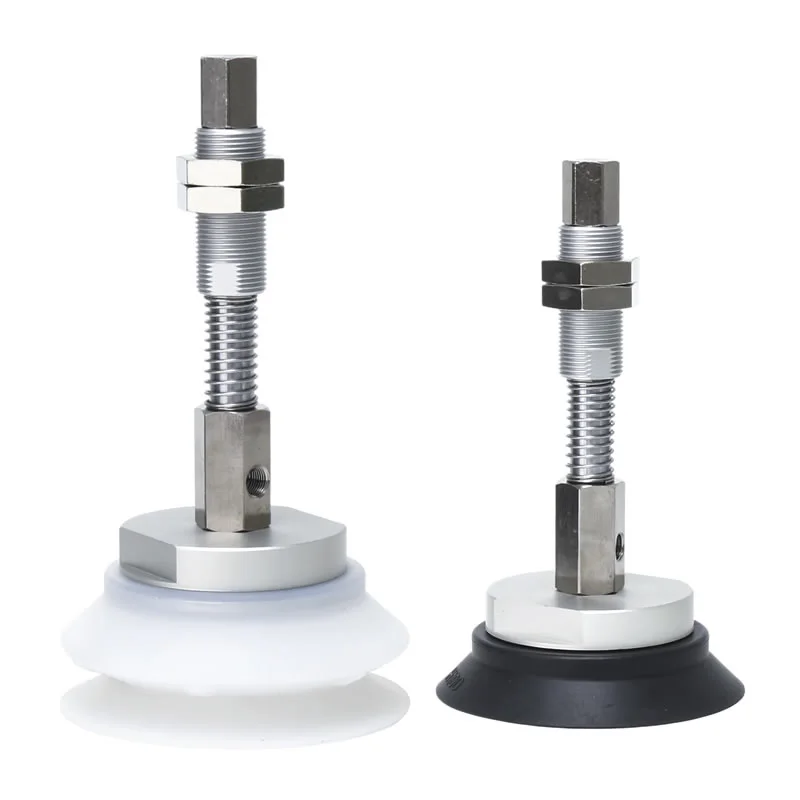

5. Різнонаправлені вакуумні рішення:Монтажний кронштейн для вакуумних присосок високої жорсткості ZP підтримує як вертикальні, так і бічні конфігурації вакуумних портів, із можливістю перемикання внутрішньої та зовнішньої різьби; ця конструкція значно спрощує просторову компоновку та процес встановлення на інтерфейсі інструментів кінця рукава (EOAT).

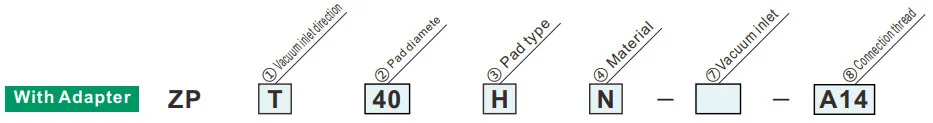

Як замовити
| ②Падіаметр | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| H | Плоский з ребром |
| HB | Сильфонний тип |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
Зелений символ — індивідуальні моделі
| ①Напрямок входу вакууму | Діаметр колодки | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Вертикальний |
|
⑦Вакуум | Внутрішня різьба | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | М10х1,5 | ● | ● | — | |||||||||
| B12 | М12х1,75 | — | ● | ● | |||||||||
|
B16 | М16х1,5 | — | ● | ● | ||||||||
| ⑧ | Зовнішня різьба | A14 | М14х1,0 | — | — | ||||||||
| A16 | М16х1,5 | — | ● | ● | |||||||||
| X | бічний |
|
Внутрішня різьба | B8 | M8x1,25 | ● | — | — | |||||
| B10 | М10х1,5 | ● | ● | ● | |||||||||
| B12 | М12х1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Діаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
Зелений символ — індивідуальні моделі
| ③Тип колодки | |
| H | Плоский з ребром |
| HB | Сильфонний тип |
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| X | бічний |
| ③Тип колодки | |
| H | Плоский з ребром |
| HB | Сильфонний тип |

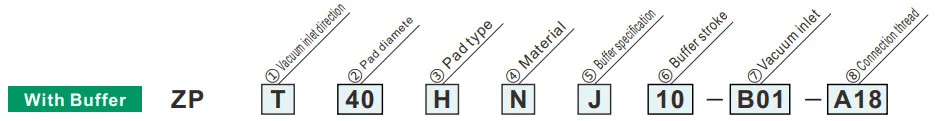

| ⑤Специфікація буфера | |
| J | Обертовий (алюміній, без втулки) |
| JB | Обертовий (латунь, із втулкою) |
| JF | Обертовий (сталь, із втулкою) |
| KB | Не обертається (латунь, із втулкою) |
| ⑦Вакуумний вхід | |
| B01 | Rc1/8 |
| ②Діаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
Зелений символ — індивідуальні моделі
| Діаметр колодки | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Буферний хід | 10 | 10 мм | ● | ● | ● | ||||||
| 20 | 20 мм | ● | — | — | |||||||
| 25 | 25 мм | — | ● | ● | |||||||
| 30 | 30 мм | ● | ● | ● | |||||||
| 50 | 50 мм | — | ● | ● | |||||||
| 75 | 75 мм | — | ● | ● | |||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | 100 | 100 мм | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | М18х1,5 | — | ● | — | |||||||
| A22 | М22х1,5 | — | — | ● | |||||||
Реактивна сила пружини
| З'єднувальна різьба | Момент затягування ±5% [Н·м] | Хід буфера (мм) | Реактивна сила пружини [Н] | |||
| Алюміній (J) | Латунь, із втулкою (JB/KB) | Сталь, із втулкою (JF) | При 0 ударі | На повному ходу | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| М18х1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| М22х1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
