How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Вакуумні присоски ZP2-J для кульових шарнірів високої якості в Китаї

I. Основні сильні сторони

Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

II. Витяг додатків по галузях

А. Медицина та медична промисловість

A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню

A.2 Ключові сценарії:

1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)

2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)

3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)

B. Електроніка та напівпровідникова промисловість

B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин

B.2 Ключові сценарії:

1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)

2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)

3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)

C. Автомобільна промисловість та автозапчастини

C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий

C.2 Ключові сценарії:

4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)

5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)

6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)

D. Харчова та пакувальна промисловість

D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання

D.2 Ключові сценарії:

1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)

2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)

E. Галузь логістики та складування

E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння

E.2 Ключові сценарії:

1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)

2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)

F. Нова енергетика та спеціальні галузі

F.1 Нова енергія (літієва батарея/pv):

1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)

F.2 Друк і папір

1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)

III. Резюме основної логіки адаптації

Характеристики заготовки	Програма адаптації піпетки	Відповідні галузеві сценарії
Тонкий / крихкий / точний	Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка	Електронні напівпровідники, фармацевтика
Важкі речі / Великий розмір	Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска	Автомобілі, логістичні панелі
Здоров'я/Запобігання забрудненню	Харчовий/медичний силікон, структура, яка легко очищається	Ліки, їжа
М'які / нерівні поверхні	Матеріал губка, присоска, що деформується	Салон автомобіля, їжа
Антистатичні вимоги	Антистатичний силікон з іонним вітром	електронний напівпровідник

①Напрямок входу вакууму		⑦Вакуумний вхід	⑧З’єднувальна різьба
TF	Вертикальний	B5	A8
		B5	—
		B5 04 06	—
РФ	бічний	04 06	B5
РФ	бічний	04 06	A10

③ Тип колодки ② Діаметр колодки (мм)		B06	B08	B10
③ Тип колодки ② Діаметр колодки (мм)		ø6	ø8	ø10
MU	Плоский тип	—	●	●
MB	міхи	●	●	—

④Матеріал
N	NBR
S	Силіконова гума
U	Уретановий каучук
F	FKM
GN	Провідний NBR
GS	Електропровідна силіконова гума

⑦Вакуумний вхід
B5	M5x0.8 (жінка)
04	ø4 Встановлення одним дотиком
06	ø6 Монтаж одним дотиком

⑧З’єднувальна різьба
A8	M8x1 (чоловік)
B5	M5x0.8 (жінка)
A10	M10x1 (папа)

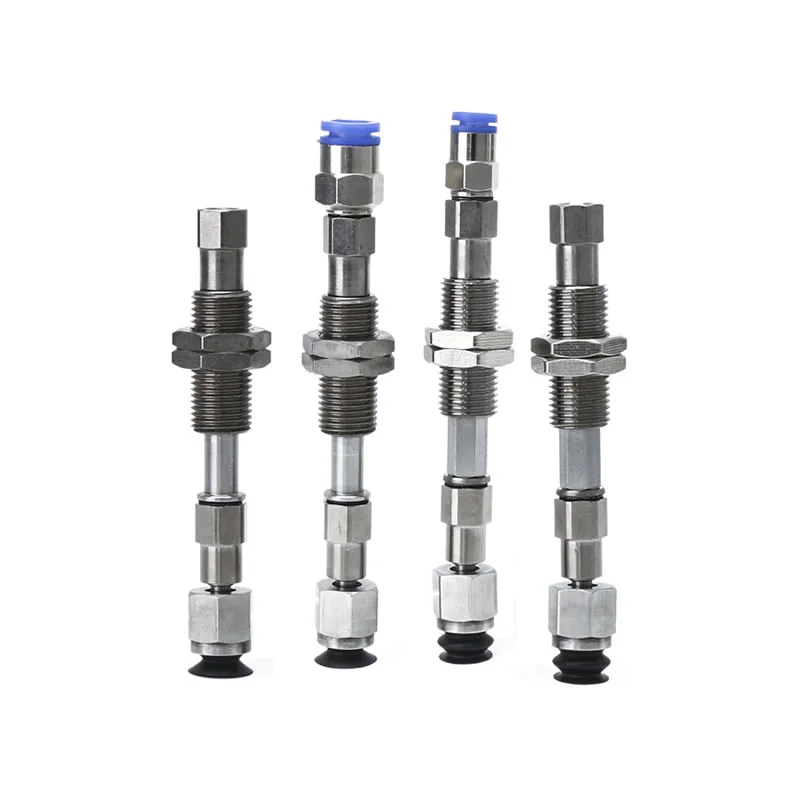

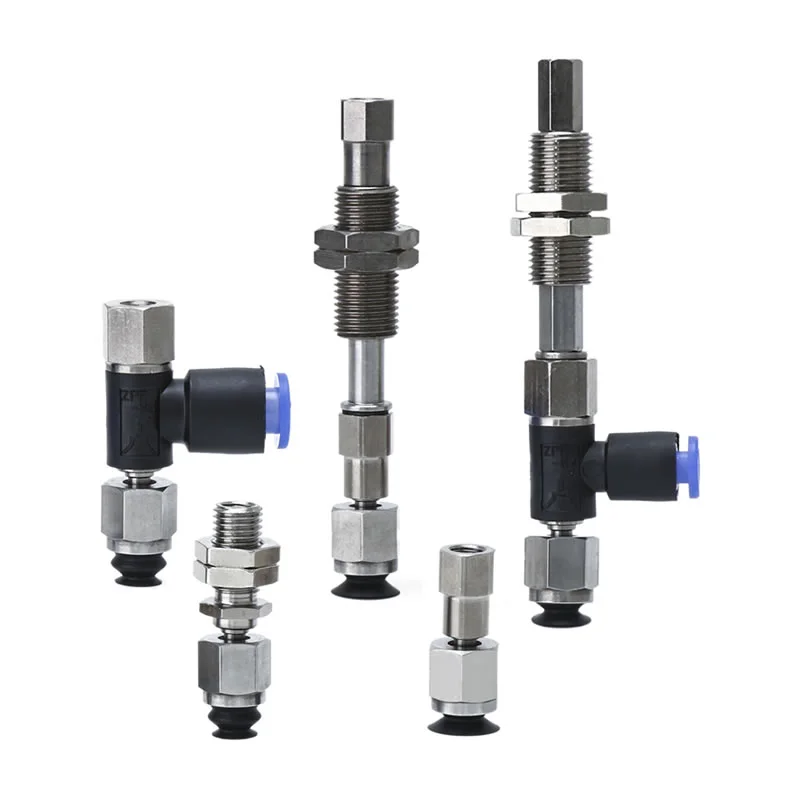

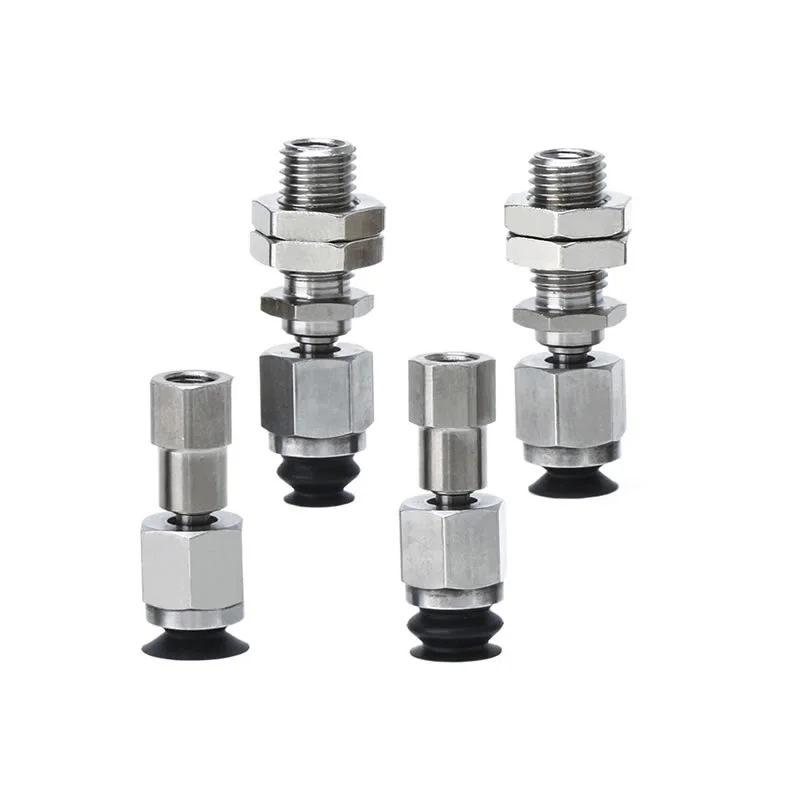

Кульовий шарнір вакуумні присоски ZP2-J

Кульовий шарнір вакуумні присоски ZP2-J

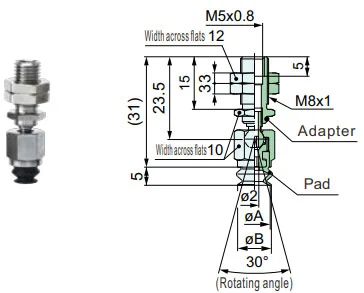

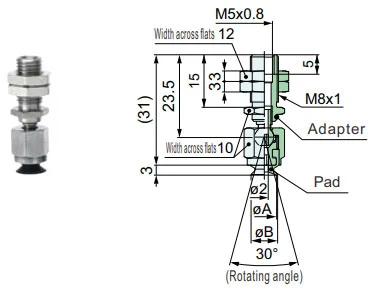

Тип кульового шарніра серії ZP2-TF з адаптерними вакуумними колодками

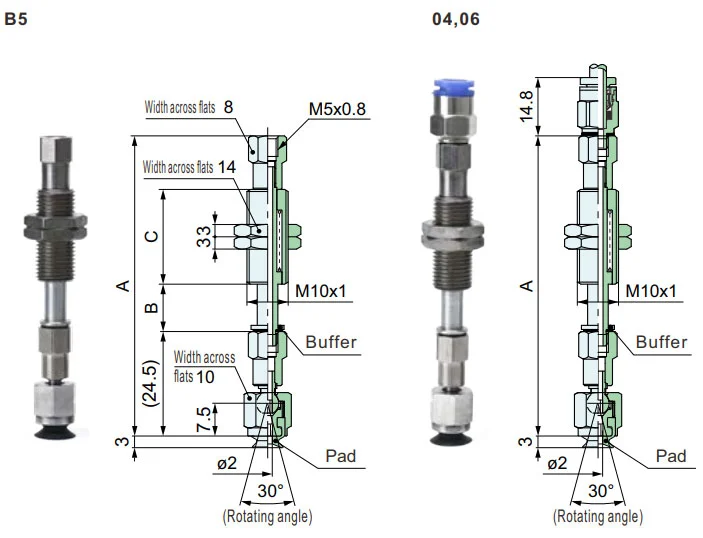

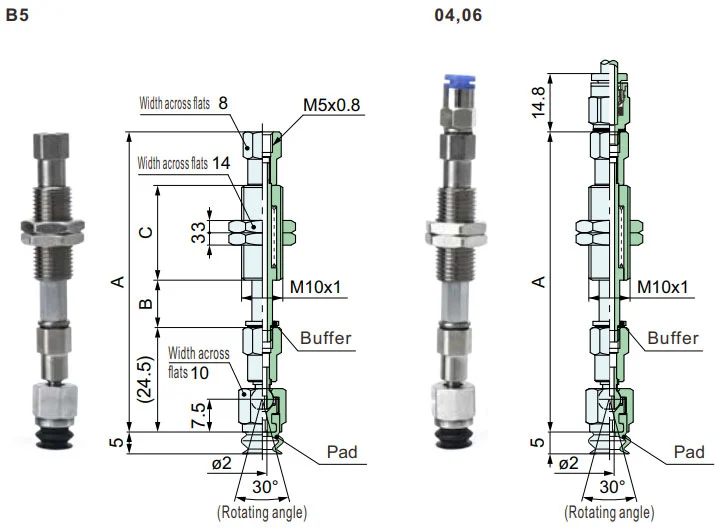

Тип кульового шарніра серії ZP2-TF з буферними вакуумними накладками

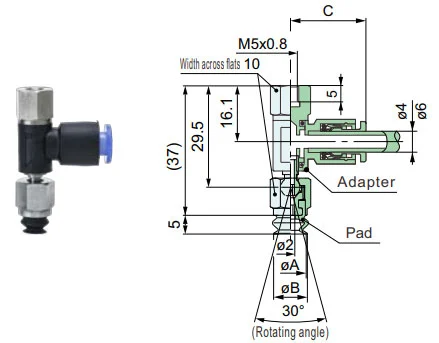

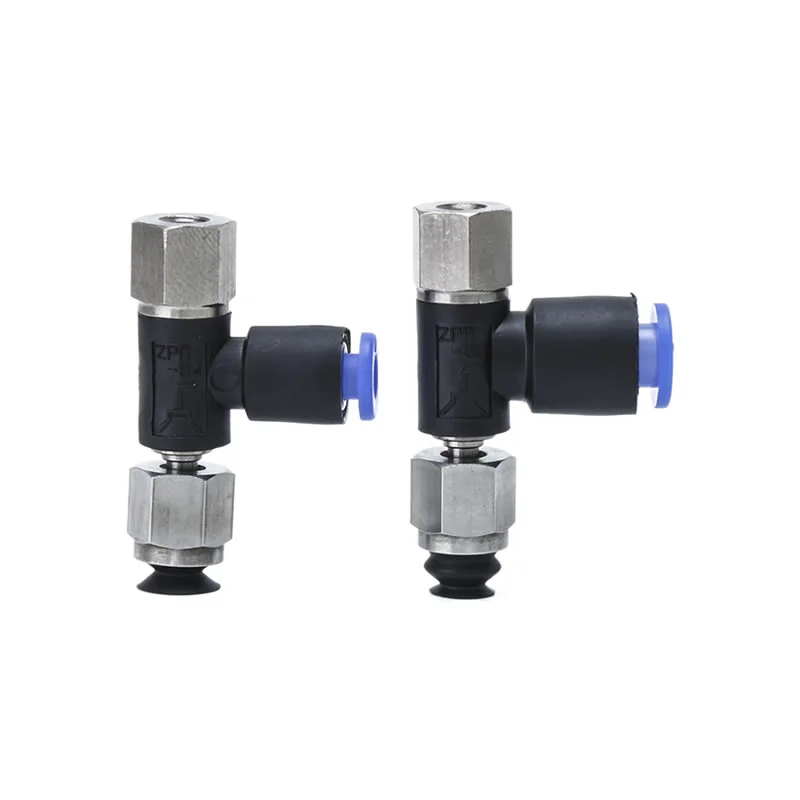

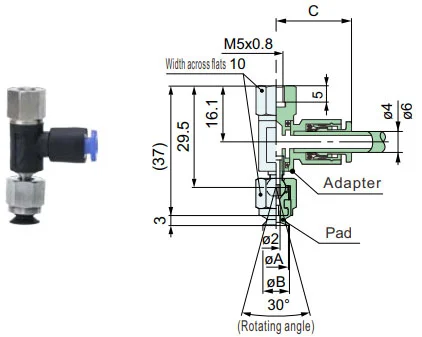

Тип кульового шарніра серії ZP2-RF з адаптерними вакуумними колодками

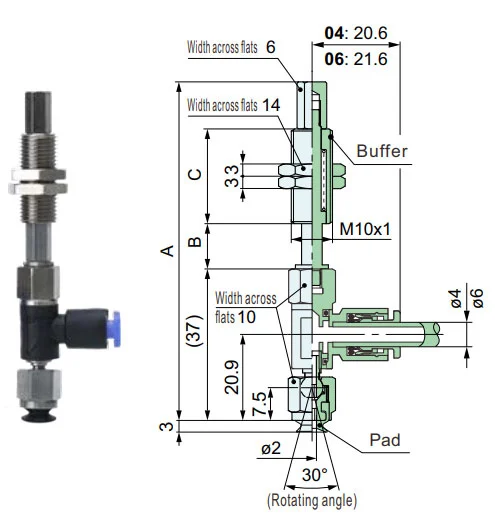

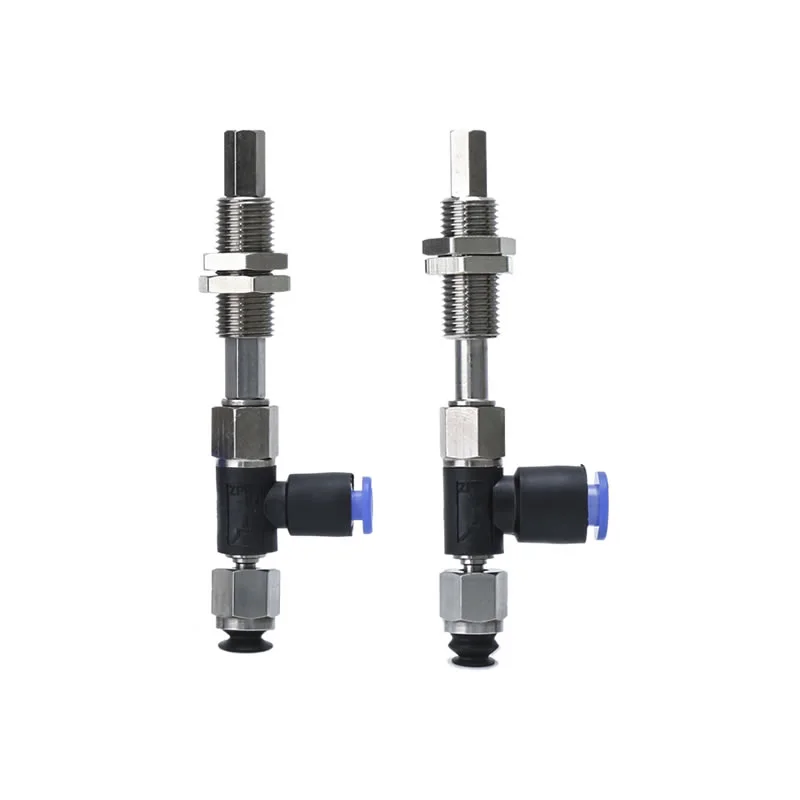

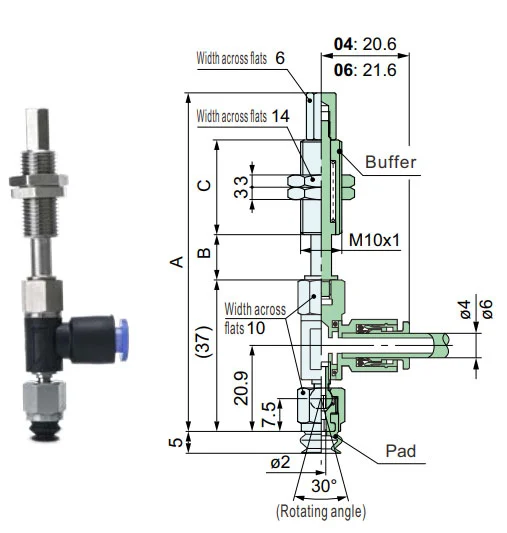

Тип кульового шарніра серії ZP2-RF з буферними вакуумними накладками

Основні переваги

Економічне та надійне постачання

Гнучка конструкція кульового шарніра

Покращена стабільність у складних умовах

Додатковий буфер і структура проти обертання

Кілька типів і розмірів колодок

Типові застосування

Промислова автоматизація

Комплексна обробка заготовок

Чому варто вибрати вакуумні присоски для кульових шарнірів ZP2-J?

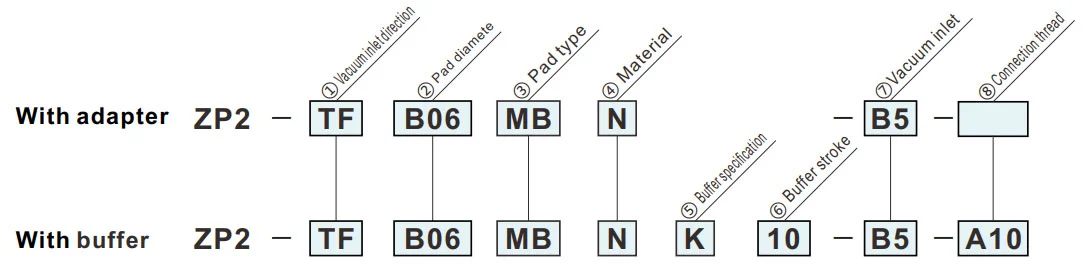

Як замовити

B5

A8

B5

B5

04

06

04

06

B5

04

06

A10

Розміри (мм)

Матеріал накладки та характеристики

Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості

⑤Специфікація буфера
J	Обертовий
K	Необертова

⑥Буферний хід
10	10 мм
20	20 мм
30	30 мм
40	40 мм
50	50 мм

Модель							øA	øB	Перехідник
	① Вакуум вхідний отвір напрямок	② Pad діаметр	③ Pad типу	④ Pad матеріал	⑦ Вакуум вхідний отвір	⑧ Підключення нитка
ZP2	TF	B08	MU	N S U F GN GS	B5	A8	8	8.8	ZP2-TF1-B5-A8
		B10					10	10.6

Модель							øA	øB	Перехідник
	① Вакуум вхідний отвір напрямок	② Pad діаметр	③ Pad типу	④ Pad матеріал	⑦ Вакуум вхідний отвір	⑧ Підключення нитка
ZP2	TF	B06	MU	N S U F GN GS	B5	A8	6	7	ZP2-TF1-B5-A8
		B08					8	9
