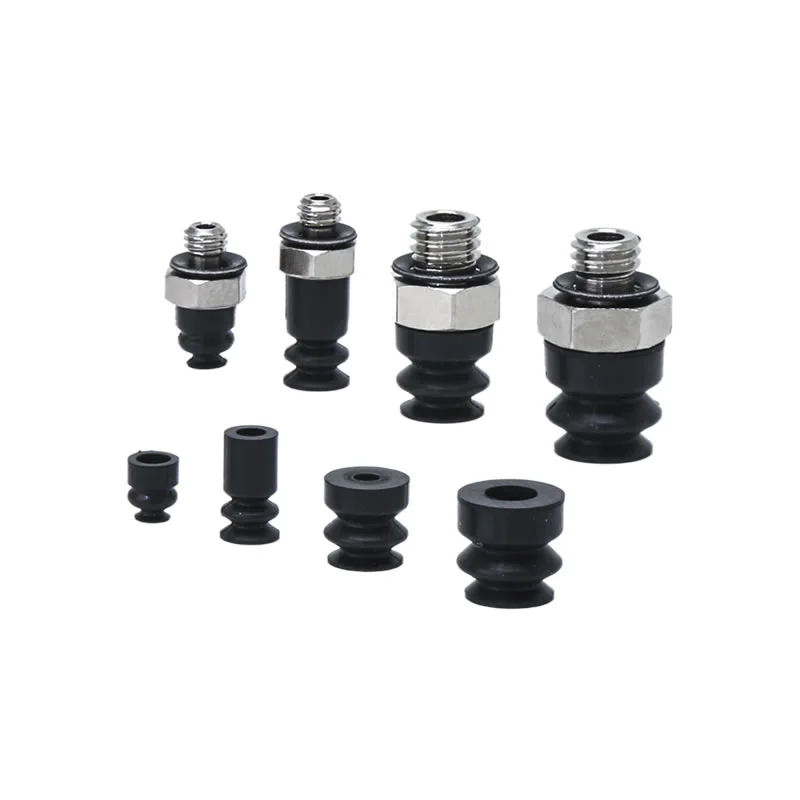

Міні сильфонні вакуумні присоски ZP2-ZJ
Знайдіть величезний вибір міні-сильфонних вакуумних присосок ZP2-ZJ з Китаю в Zhejiang Comma Electric Co., Ltd. Ці пристрої мають конструкцію сильфона в стилі акордеона: чотири певних розміру (φ2 мм, φ4 мм, φ5 мм і φ6 мм) використовують 1,5-сильфонну структуру, а інші п’ять розмірів (φ15 мм, φ20 мм, φ30 мм, φ40 мм і φ46 мм) використовують 4,5-сильфонну структуру. Усі присоски цієї серії виготовляються з використанням високоякісних гумових і силіконових матеріалів, а також доступні спеціальні варіанти матеріалів, наприклад антистатичні варіанти.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Міні сильфонні вакуумні присоски ZP2-ZJ
Вакуумний сильфонний блок серії ZP2
Серія ZP2-T із сильфонною вакуумною прокладкою
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Commaelec є провідним виробником, вакуумні вакуумні присоски ZP2-ZJ з міні-сильфоном є ідеальним рішенням для точного та стабільного використання в компактних, високоефективних промислових середовищах.
Які ключові особливості колодок ZP2-ZJ?
Конструкція сильфона
Дизайн у стилі акордеона з 1,5-шаровою (φ2–φ6) і 4,5-шаровою (φ15–φ46) конфігураціями
Гнучкі складки адаптуються до нерівних, вигнутих або похилих поверхонь заготовки
Вбудована компенсація відхилень висоти та кута, що зменшує помилки позиціонування
Усуває потребу в додатковому буферному просторі, що ідеально підходить для компактного розташування обладнання
Варіанти матеріалів
NBR:економічно вигідний і зносостійкий для загального застосування
Силікон:підходить для високотемпературних і чистих середовищ
Спеціальні матеріали (наприклад, антистатичні) для електроніки та чутливих галузей промисловості
Кома забезпечує стабільну якість матеріалу та стабільну продуктивність у різних партіях
Висока продуктивність
Потужне та стабільне всмоктування навіть на нерівних або нахилених поверхнях
Зменшує ризик від’єднання порівняно зі звичайними плоскими чашками
Зріла технологія вакуумного ущільнення та утримання тиску для надійної роботи
Підтримується китайськими вакуумними вакуумними присосками ZP2-ZJ Переваги виробника:економічна ефективність, різноманітні моделі та стабільний ланцюжок поставок
Як правильно вибрати міні-сильфонні вакуумні присоски ZP2-ZJ
Вибір правильних вакуумних міні-присосок ZP2-ZJ залежить від фактичних умов роботи. Зосередьтеся на таких практичних факторах:
1. Форма та поверхня заготовки
Нерівні / вигнуті поверхні → виберіть більше шарів сильфона (4,5 шару) для кращої гнучкості
Невеликі, злегка нерівні деталі → 1,5-шаровий достатній і більш стабільний
Сильфонна структура допомагає компенсувати різницю кутів і висоти під час захоплення
2. Розмір і вага заготовки
Дрібні/легкі частини → φ2–φ6
Більші або важчі частини → φ15–φ46
Більший діаметр забезпечує більшу силу всмоктування та кращу стабільність
3. Робоче середовище
Нормальні умови → NBR (рентабельно)
Висока температура / чисте середовище → силікон
Електроніка / чутливі частини → антистатичні матеріали
Кома підтримує налаштування матеріалів відповідно до потреб конкретної галузі
4. Розташування та розташування обладнання
Компактні системи автоматизації → ZP2-ZJ ідеальні завдяки відсутності потреби у додатковому буферному просторі
Переконайтеся, що висота та хід чашки відповідають конструкції вашої машини
Перевірте сумісність з існуючими монтажними та вакуумними системами
5. Швидкість і точність обробки
Високошвидкісний підбір і розміщення → менші чашки з швидкою реакцією
Потрібне точне позиціонування → виберіть відповідні сильфонні шари, щоб зменшити розбіжності
6. Вимоги до стійкості
Якщо деталі нахилені або розташовані нерівномірно, визначте пріоритет:
Багатошарові сильфони
Більша контактна площа
Це покращує герметичність і зменшує порушення всмоктування
Практична порада щодо вибору
Якщо ви не впевнені, почніть із:
Середній розмір (наприклад, φ15–φ30)
Силікон або матеріал NBR
1,5-шаровий для загального використання / 4,5-шаровий для складних поверхонь
Потім оптимізуйте на основі реальних результатів тестування.

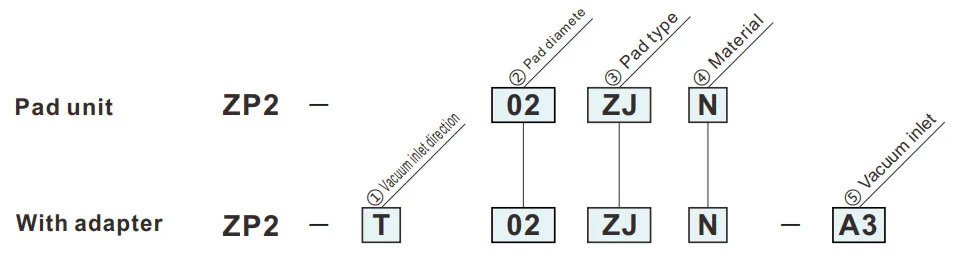

Як замовити
- Для використання там, де немає місця для буфера (пружинного типу).
- Заготовки з похилою адсорбційною поверхнею.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ③Тип колодки | |
| ZJ | міхи |
|
⑤ Вхід вакууму
② Діаметр колодки (мм)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (папа) | ● | ● | — | — |
| A5 | M5x0,8 (внутрішній) | — | — | ● | ● |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.

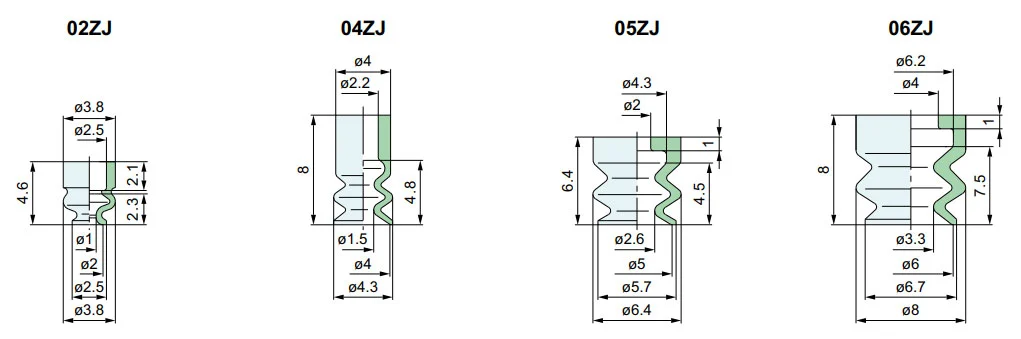

Розміри (мм)
Зелений символ — індивідуальні моделі.
ZJ
міхи
| Модель | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Модель для посилання: ZP2-02ZJS

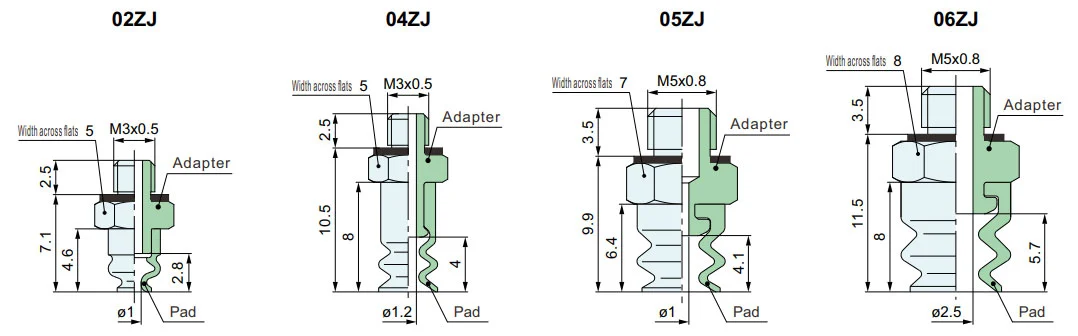

ZP2-T
Вертикальний
| Модель | Перехідник | |||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Модель для посилання: ZP2-T04ZJGS-A3
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
