Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).
Губчасті вакуумні присоски ZP2
Commaelec має власні виробничі потужності, у виробництві яких використовуються високоякісна гума, силікон і різні спеціальні матеріали (наприклад, антистатичні склади). Ми пропонуємо широкий спектр специфікацій розмірів на вибір. Губчасті вакуумні присоски ZP2 широко використовуються в секторі виробництва електроніки; Спеціально розроблена для обробки нерівних заготовок, ця серія доступна в чотирьох компактних розмірах: φ6 мм, φ8 мм, φ10 мм і φ15 мм.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт

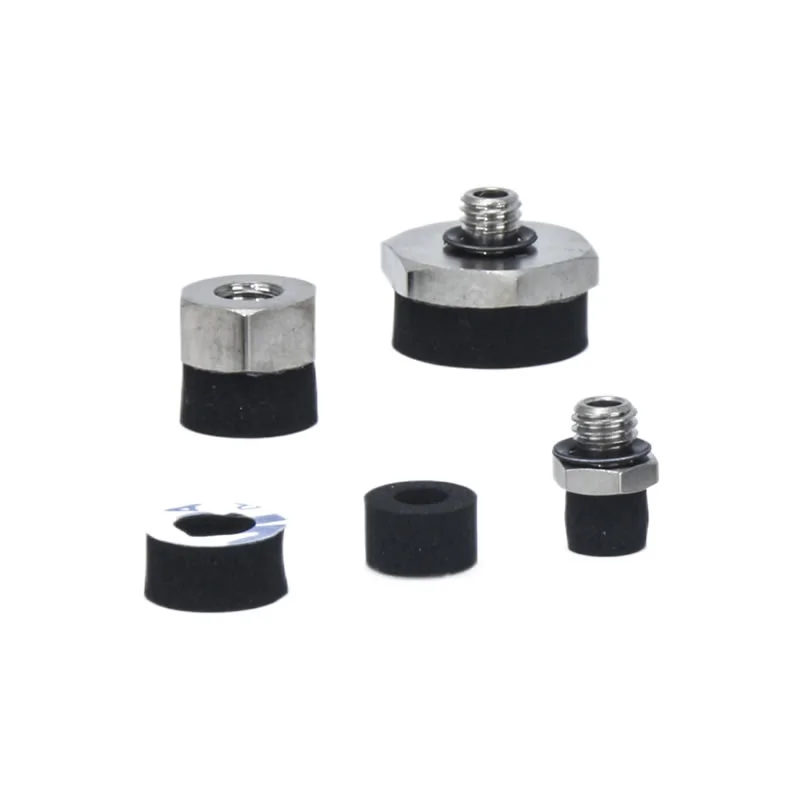

Губчасті вакуумні присоски ZP2

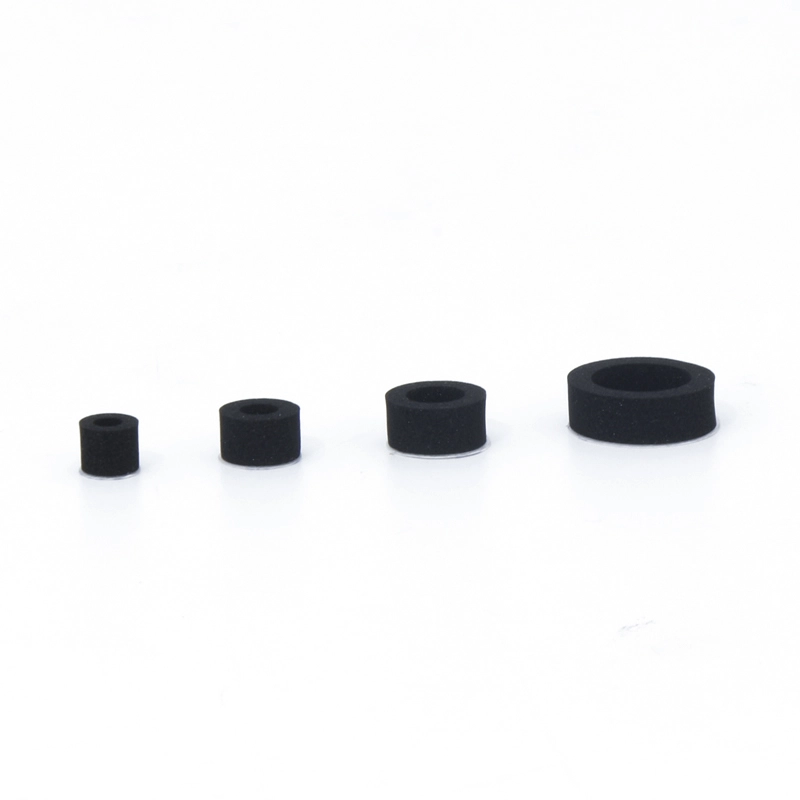

Вакуумна губка серії ZP2

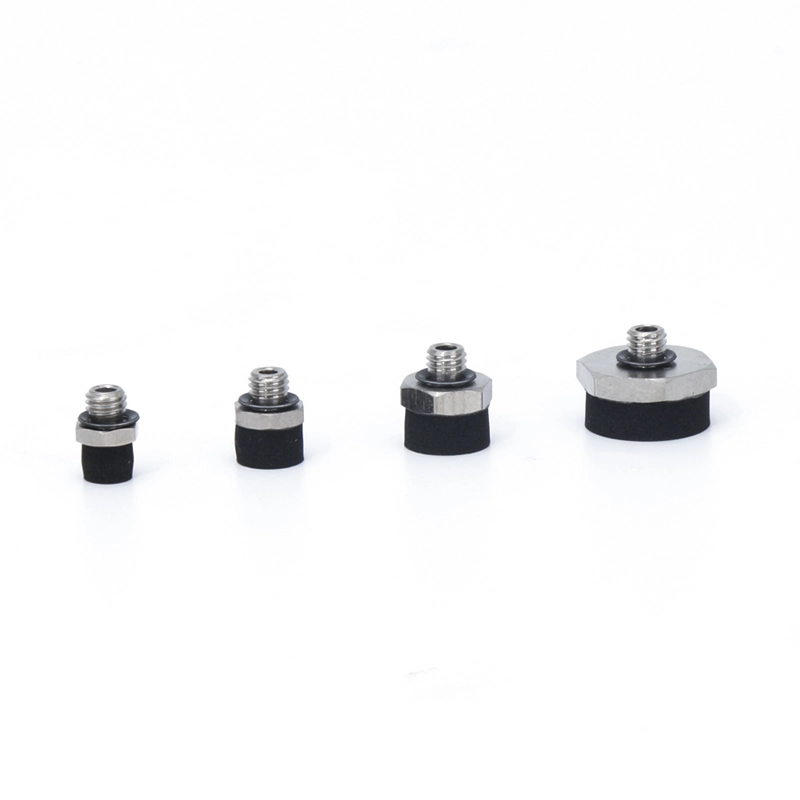

Серія ZP2-T з губкою-адаптером
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Губчасті вакуумні присоски ZP2 розроблені для стабільного захоплення нерівних, текстурованих або нерівних поверхонь в автоматизованих системах. Їх компактний і гнучкий дизайн робить їх ідеальними для електроніки, лиття під тиском і малих металообробних виробництв.
Основні характеристики губчастих вакуумних присосок ZP2
Високоеластичний матеріал
Виготовлений з м'якого губчастого матеріалу, який добре прилягає до виступів, западин і шорстких поверхонь
Забезпечує ніжне, але міцне захоплення без пошкодження делікатних компонентів
Відмінна герметизація
Ефективно заповнює поверхневі щілини для запобігання витоку вакууму
Підтримує постійну потужність всмоктування для надійного поводження з нерівними деталями
Різноманітні варіанти
Сумісний з роботами та автоматизованими системами обробки
Підходить для невеликої електроніки, друкованих плат, формованих компонентів і апаратних частин
Компактний дизайн
Компактна конструкція дозволяє інтегрувати його в вузькі виробничі лінії
Ідеально підходить для станцій з обмеженим простором для встановлення
Доступні форми
Доступний у плоскому та текстурованому варіантах для відповідності різним вимогам до поверхні
Можливість адаптації до різних програм автоматизації з потребами точного поводження
Діапазон діаметрів
Пропонується в φ6 мм, φ8 мм, φ10 мм і φ15 мм
Забезпечує гнучкість для широкого діапазону невеликих і неправильних заготовок
FAQ
Для чого використовуються губки ZP2?
Губчасті вакуумні присоски ZP2 ідеально підходять для захоплення нерівних, текстурованих або неправильних заготовок в автоматизованих системах, які зазвичай використовуються в електроніці, лиття під тиском і обробки дрібних металевих деталей.
Які розміри та форми доступні?
Вони мають діаметри φ6 мм, φ8 мм, φ10 мм і φ15 мм із плоскою або текстурованою формою, призначені для компактної інтеграції в роботизовані руки та автоматизовані виробничі лінії.
Як вибрати правильний розмір?
Виберіть чашку, яка відповідає площі поверхні та вазі заготовки, забезпечуючи достатній вакуумний контакт і сумісність із вашою системою автоматизації.
Що таке типова вантажопідйомність?
Навантаження залежить від розміру чашки, типу поверхні та джерела вакууму; менші чашки підходять для легких компонентів, тоді як більші чашки φ15 мм можуть працювати з трохи важчими або нерівними деталями.
Коли я маю їх замінити?
Замініть чашки, якщо є видимий знос, тріщини або деформація, або якщо вакуумна адгезія стає нестабільною, забезпечуючи надійне та безпечне використання.

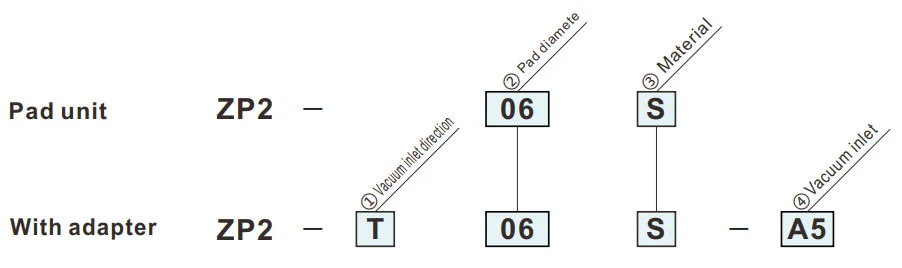

Як замовити
- Для адсорбції заготовок з нерівностями.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки (мм) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Матеріал | |
| S | Губка CR (з двостороннім скотчем) |
| ④Вакуумний вхід | |
| A5 | M5x0.8 (папа) |
| B5 | M5x0.8 (жінка) |
Розміри (мм)
Зелений символ — індивідуальні моделі.
S
Губка
| Модель | øA | øB | ||
|
② Pad діаметр |
③ Pad матеріал |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Модель для посилання: ZP2-06S
Монтажні розміри адаптера
|
Застосовна прокладка: 06S
|
Застосовна прокладка: 08S
|
|
Застосовна прокладка: 10S
|
Застосовна колодка: 15S
|
ZP2-T
Вертикальний
A5
| Модель | øA | øB | øC | D | E | L | Перехідник | ||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad матеріал |
④ Вакуум вхідний отвір |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Модель для посилання: ZP2-T06S-A5

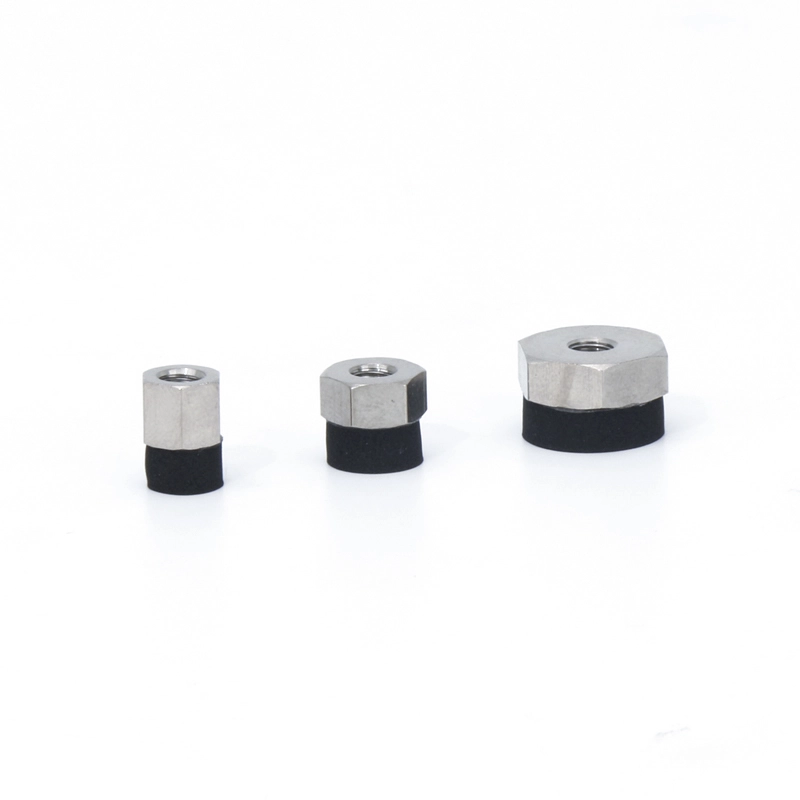

ZP2-T
Вертикальний
B5
| Модель | øA | øB | øC | E | L | Перехідник | ||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad матеріал |
④ Вакуум вхідний отвір |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Модель для посилання: ZP2-T06S-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
