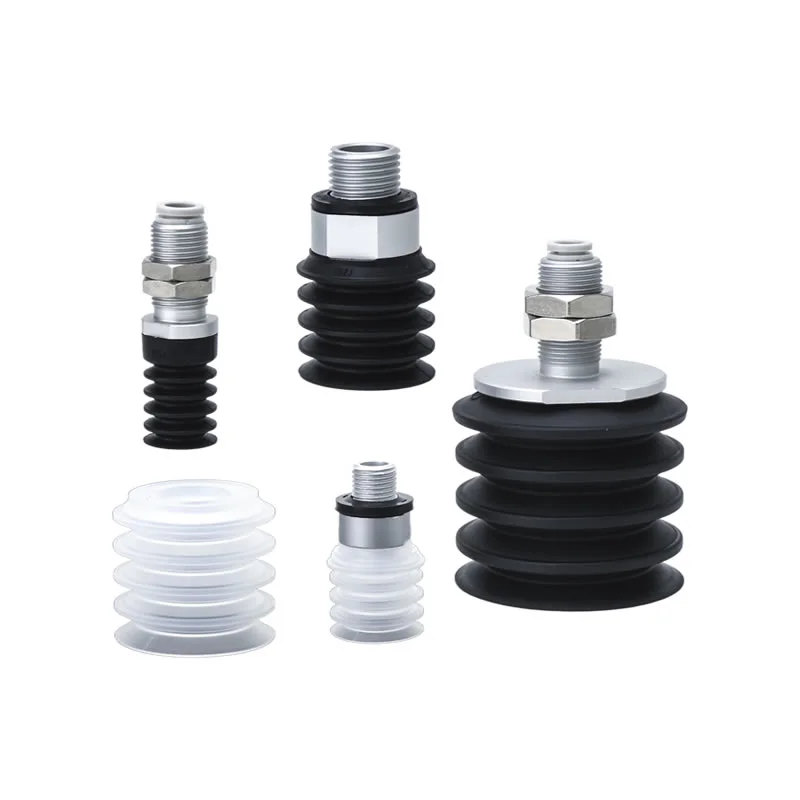

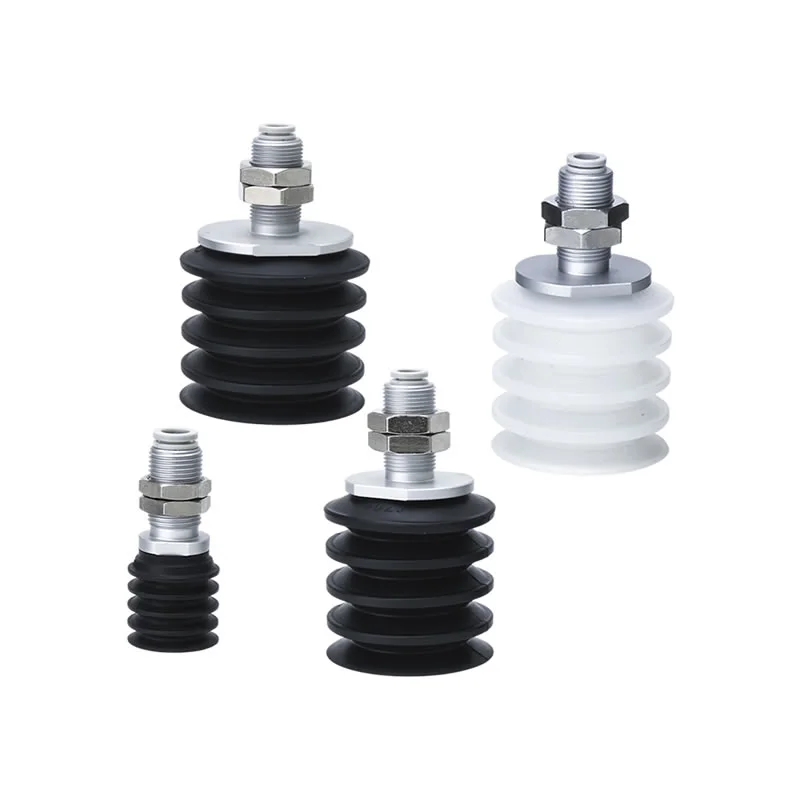

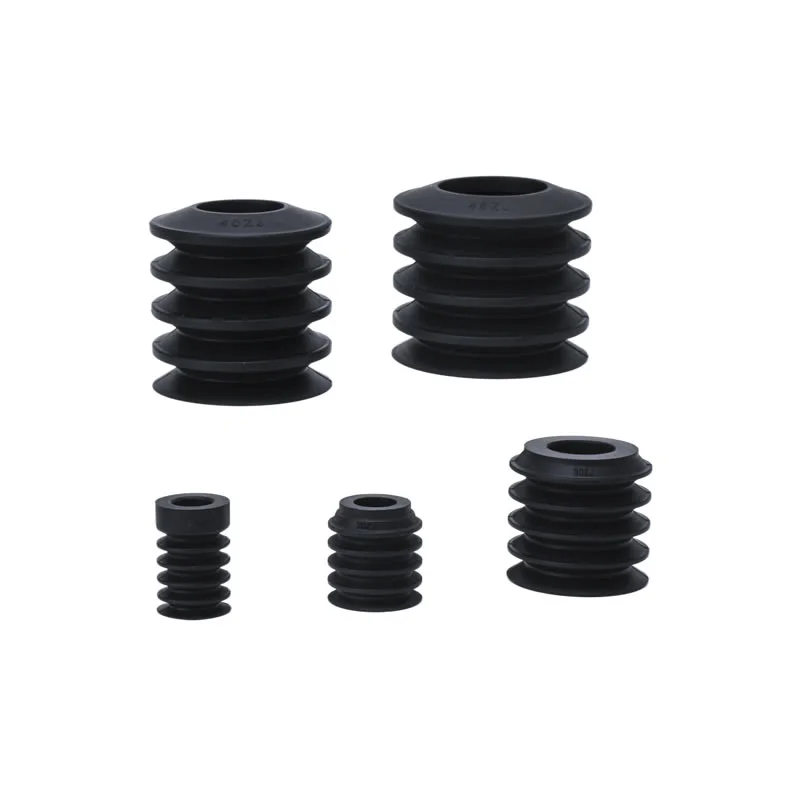

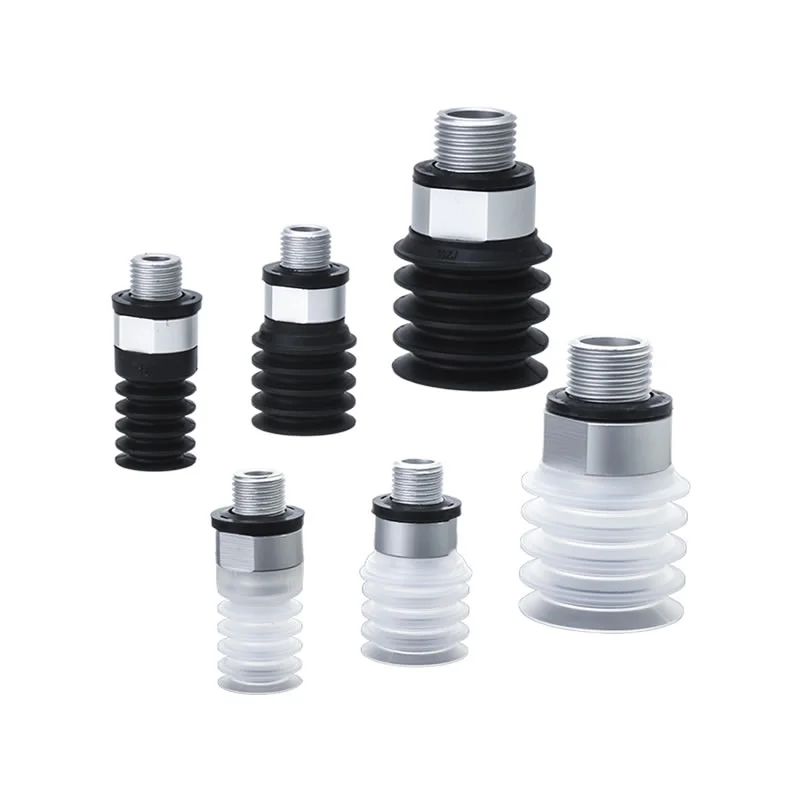

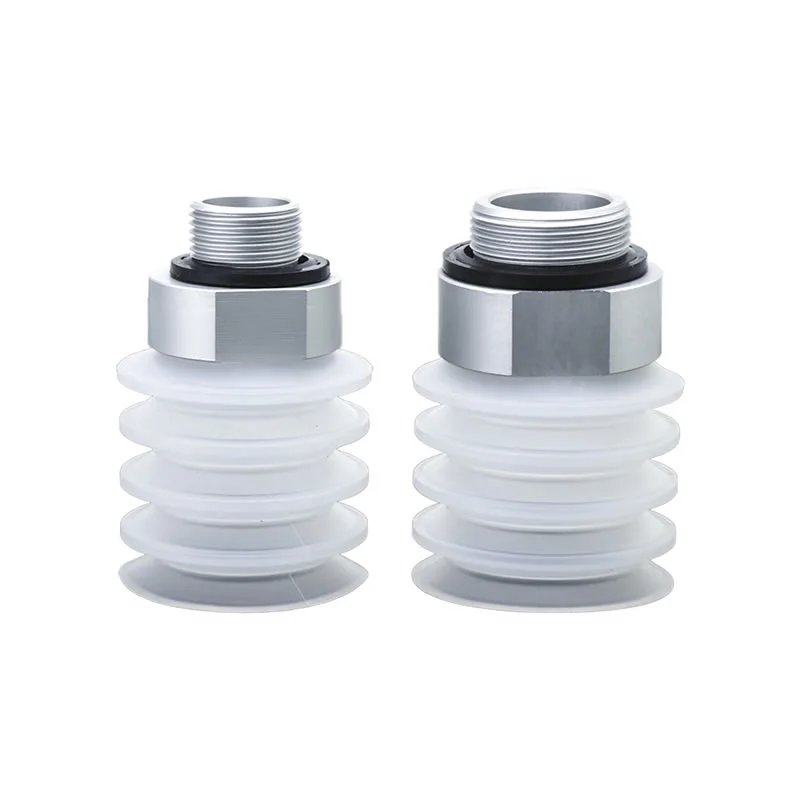

Сильфонні вакуумні присоски ZP2-ZJ
Сильфонні вакуумні присоски ZP2-ZJ заводу Commaelec забезпечують рішення для промислової автоматизації, яке поєднує економічну ефективність із надійною роботою. Конструкція сильфона-гармошки (1,5-шаровий для φ2–φ6, 4,5-шаровий для φ15–φ46) адаптується до нерівних і кутових поверхонь, компенсуючи відхилення положення та забезпечуючи стабільне всмоктування. Виготовлені з високоякісних матеріалів і розробленої вакуумної технології, вони забезпечують міцне зчеплення та підтримують індивідуальні рішення зі стабільною поставкою.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Сильфонні вакуумні присоски ZP2-ZJ
Вакуумний сильфонний блок серії ZP2
Серія ZP2-T із сильфонною вакуумною прокладкою
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Переваги сильфонних вакуумних присосок ZP2-ZJ
Високошвидкісна керованість
Призначений для швидкого реагування в автоматизованих системах, забезпечуючи стабільне всмоктування під час інтенсивних операцій забирання та розміщення.
Чудова адаптивність
Гнучка структура сильфона легко прилягає до нерівних, вигнутих або похилих поверхонь для надійного ущільнення.
Компактний/компактний
Немає потреби в додатковому буферному просторі, що робить його ідеальним для компактного обладнання та щільного розташування.
Різноманітність матеріалів
Доступні з NBR, силікону та спеціальних матеріалів для різних температур і робочих середовищ.
Варіанти без позначок
Додаткові матеріали, що не залишають слідів, допомагають захистити чутливі поверхні, такі як скло або електронні компоненти.
Часті запитання
Що таке стиль ZJ?
Сильфонні вакуумні присоски ZP2-ZJ мають структуру акордеона (сильфона), розроблену для гнучкості та стабільності.
Доступний у 1,5-шаровому (φ2–φ6) і 4,5-шаровому (φ15–φ46) дизайнах
Адаптується до нерівних, вигнутих або нахилених поверхонь
Компенсує відхилення висоти та кута під час транспортування
Усуває потребу в додатковому буферному просторі, що ідеально підходить для компактних систем автоматизації
Які матеріали доступні?
NBR: економічний і зносостійкий для загального використання
Силікон: підходить для високотемпературного та чистого середовища
Спеціальні матеріали: сильфонна вакуумна присоска ZP2-ZJ доступна в антистатичних варіантах або спеціальних композитних матеріалах, адаптованих до конкретних галузевих вимог.
Commaelec забезпечує постійну якість матеріалів і підтримує індивідуальні рішення на основі умов праці
Що таке типові програми?
Роботизовані системи підбору та розміщення
Обробка нерівних або кутових заготовок
Електроніка, складання дрібних деталей і точне виробництво
Компактне обладнання для автоматизації в обмеженому просторі
Як вони налаштовані?
Кілька розмірів: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Вибір 1,5- або 4,5-шарового сильфона в залежності від потреб застосування
Сумісний з різними монтажними та вакуумними системами
Підтримує індивідуальні конфігурації для конкретних проектів

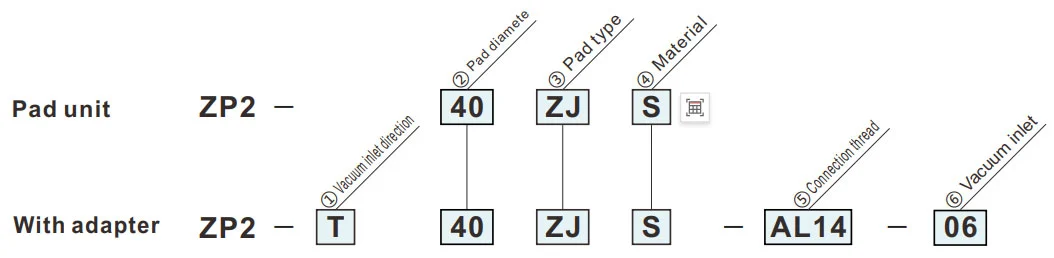

Як замовити
- Для використання там, де немає місця для буфера (пружинного типу).
- Заготовки з похилою адсорбційною поверхнею.
| ③Тип колодки | |
| ZJ | Сильфон (4,5-ступеневий) |
| ④ Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ①Напрямок входу вакууму |
⑤ ⑥
② Діаметр колодки (мм)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Вертикальний |
|
⑤З’єднувальна різьба | Зовнішня різьба | AL12 | М12 х1,0 | ● | ● | - | - | - |
| AL14 | М14 х1,0 | - | - | ● | ● | ● | |||||
| ⑥Вакуумний вхід | Підгонка в один дотик | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Зовнішня різьба | A10 | М10 х1,0 | ● | ● | - | - | - | |||
| A16 | М16 х1,0 | - | - | ● | - | - | |||||
| A20 | М20 х1,5 | - | - | - | ● | - | |||||
| A30 | М30 х1,5 | - | - | - | - | ● | |||||
Розміри (мм)
Зелений символ — індивідуальні моделі.
ZJ
міхи
| Модель | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Модель для посилання: ZP2-B15ZJS

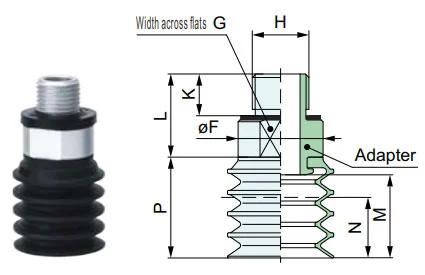

ZP2-T
Вертикальний
| Модель | øF | G | H | K | L | M | N | P | Перехідник | |||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑥ Вакуум вхідний отвір |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | М10х1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | М16х1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | М20х1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | М30х1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Модель для посилання: ZP2-TB15ZJS-A10

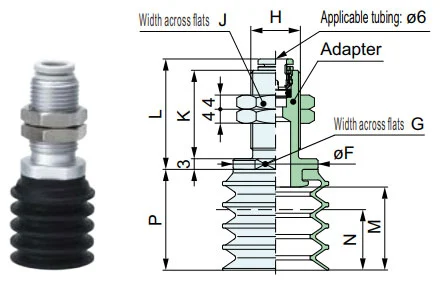

ZP2-T
Вертикальний
| Модель | øF | G | H | J | K | L | M | N | P | Перехідник | ||||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Підключення нитка |
⑥ Вакуум вхідний отвір |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Модель для посилання: ZP2-TB30ZJS-AL14-06
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
