Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

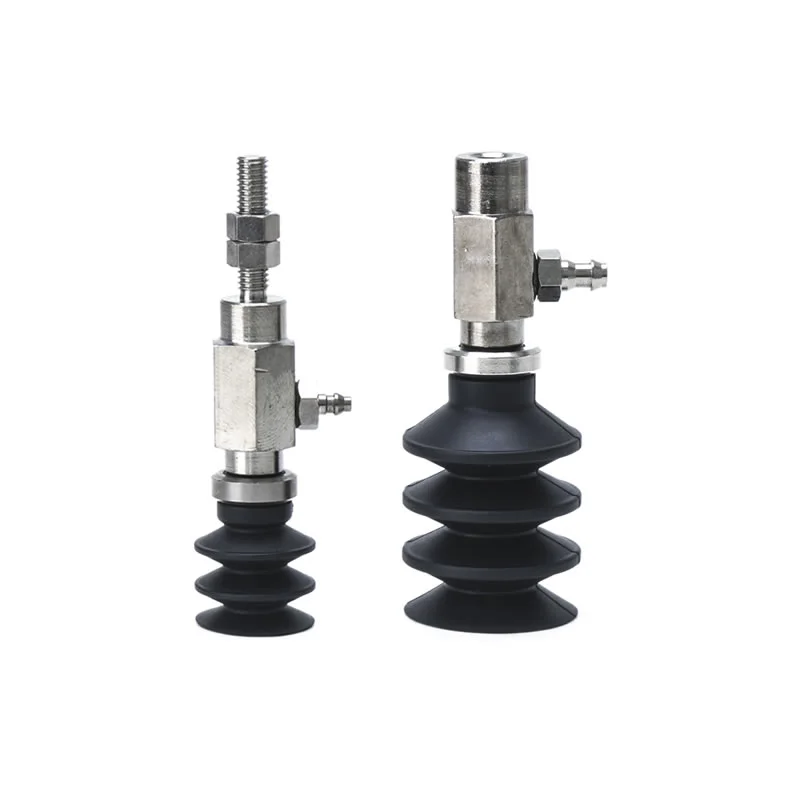

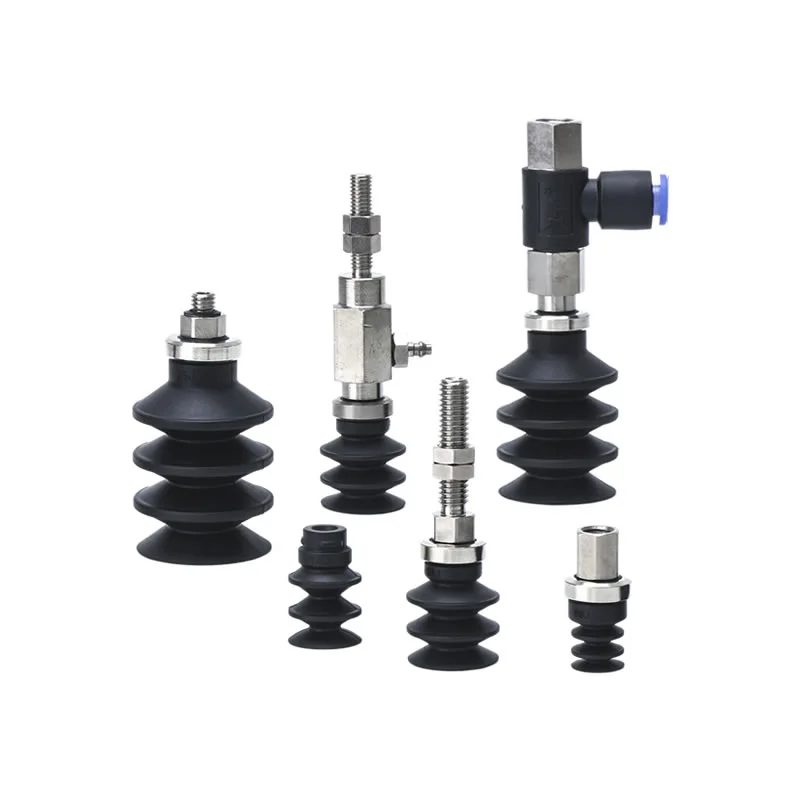

Сильфон із запірним кільцем, вакуумні присоски ZP2-J
Commaelec є провідним виробником сильфонних вакуумних присосок із замковим кільцем ZP2-J, пропонує 2,5- та 3,5-шарові конструкції (φ6–φ30 мм) для компактного, гнучкого поводження з невеликою електронікою, деталями, виготовленими під тиском, і металевими компонентами. Виготовлені в Китаї з високоякісної гуми, силікону та антистатичних матеріалів, вони підтримують адаптери, буферні кронштейни, вертикальні/бокові впускні отвори та опції з нержавіючої сталі для надійних рішень автоматизації, які можна налаштувати.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт

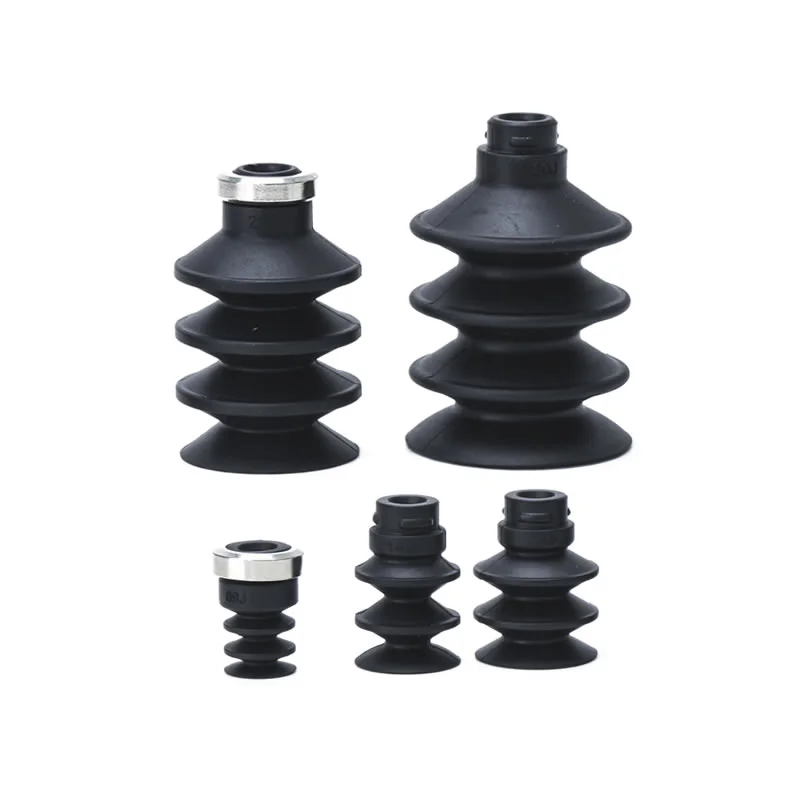

Сильфон із запірним кільцем, вакуумні присоски ZP2-J
Блок сильфонних подушок серії ZP2
Серія ZP2-T з адаптерними сильфонними вакуумними прокладками
Серія ZP2-R з адаптерними сильфонними вакуумними накладками
Серія ZP2-Y з адаптерними сильфонними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски з сильфонним кільцем ZP2-J призначені для систем автоматизації, що забезпечує ефективний і безпечний захват, підйом і транспортування заготовок, особливо підходить для захоплення невеликих електронних компонентів, деталей, виготовлених під тиском, і точних металевих деталей.
Безпечне поводження:Створює міцне вакуумне зчеплення на гладких або злегка нерівних поверхнях.
Компенсація вирівнювання: Multistage bellows absorb height differences and small misalignments.
Універсальна інтеграція:Працює з роботами, конвеєрами та автоматизованими виробничими лініями.
Зменшення впливу:Додаткові буфери мінімізують вібрацію та захищають деталі.
Які ключові переваги цієї накладки?
Вакуумні присоски з сильфонним кільцем ZP2-J створені для точності, гнучкості та надійної автоматизації. Їх компактний і адаптивний дизайн робить їх ідеальними для електроніки, лиття під тиском і малих металообробних виробництв.
Багатоступеневий сильфон
Доступний у 2,5-шаровій та 3,5-шаровій конфігураціях
2,5-шаровий:φ6 мм, φ10 мм, φ15 мм (без стопорного кільця)
3,5-шаровий:φ9 мм, φ14 мм, φ16 мм, φ25 мм, φ30 мм (із стопорним кільцем)
Забезпечує високу гнучкість вертикального ходу, компенсуючи нерівні або похилі поверхні
Замкове кільце
3,5-шарові моделі мають стопорне кільце для надійного кріплення
Забезпечує надійне зчеплення під час високошвидкісних або повторюваних операцій
Підвищує стабільність роботизованих рук і автоматизованих станцій обробки
Універсальність
Працює з невеликими компонентами, неправильними пластиковими корпусами та прецизійними металевими деталями
Може бути інтегрована в роботизовані руки або автоматизовані лінії з обмеженим простором
Підтримує кілька варіантів встановлення, включаючи вертикальні або бічні вакуумні входи
Сумісний з адаптерами, буферними кронштейнами та аксесуарами з нержавіючої сталі для спеціалізованих виробництв

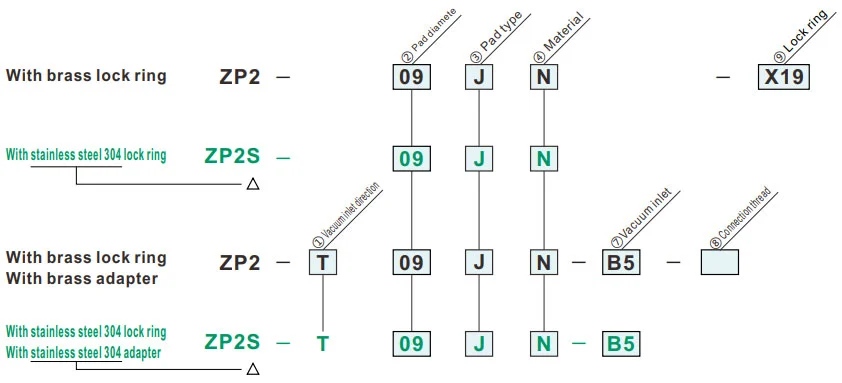

Як замовити
- Для використання там, де немає місця для буфера (пружинного типу).
- Заготовки з похилою адсорбційною поверхнею.
- Застосовується для адаптера серії ZP.
| ③Тип колодки | |
| J | Сильфон (2,5/3,5-ступеневий) |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑨Замкове кільце | |
| Нуль | З замковим кільцем |
| X19 | Без стопорного кільця |
| ①Напрямок входу вакууму |
⑦ ⑧
② Діаметр колодки (мм)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Вертикальний |
|
⑦Вакуум | Зовнішня різьба | AS5 | М5 х0,8 | ● | ● | ||||
| AS6 | М6 х1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | М5 х0,8 | ● | — | ||||||||
| A6 | М6 х1,0 | ● | ● | |||||||||
| A8 | М8 х1,0 | — | ● | |||||||||
|
Внутрішня різьба | B5 | М5 х0,8 | ● | ● | |||||||
| B6 | М6 х1,0 | ● | ● | |||||||||
| B8 | М8 х1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | бічний |

|
Підгонка в один дотик | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | A5 | М5 х0,8 | ● | — | |||||||
| A6 | М6 х1,0 | ● | ● | |||||||||
| A8 | М8 х1,0 | — | ● | |||||||||
| Внутрішня різьба | B5 | М5 х0,8 | ● | ● | ||||||||
| B6 | М6 х1,0 | ● | ● | |||||||||
| B8 | М8 х1,25 | — | ● | |||||||||
| Y |

|
⑦Вакуумний вхід | B5 | М5 х0,8 | ● | ● | ||||||
| Насадка | U4 | Для м’яких труб ø4 | ● | ● | ||||||||
| N4 | Для нейлонової трубки ø4 | ● | ● | |||||||||
| U6 | Для м’яких труб ø6 | ● | ● | |||||||||
| N6 | Для нейлонової трубки ø6 | ● | ● | |||||||||
| ⑧З’єднувальна різьба | Зовнішня різьба | A5 | М5 х 0,8 | ● | — | |||||||
| A6 | М6 х 1,0 | ● | ● | |||||||||
| A8 | М8 х 1,0 | — | ● | |||||||||
| Внутрішня різьба | B5 | М5 х 0,8 | ● | ● | ||||||||
| B6 | М6 х 1,0 | ● | ● | |||||||||
| B8 | М8 х 1,25 | — | ● | |||||||||

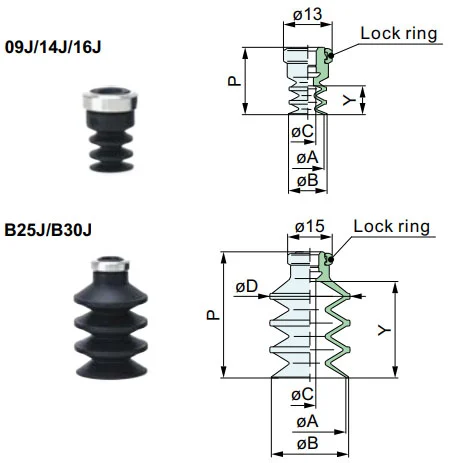

Розміри (мм)
Зелений символ — індивідуальні моделі.
J
міхи
| Модель | øA | øB | øC | øD | P | Y | Стопорне кільце | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Модель для посилання: ZP09JGN
Монтажні розміри адаптера
Застосовна колодка: 09J/14J/16J
Застосовна колодка: B25J/B30J
ZP2-T
Вертикальний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | C | D | адаптуватися | ||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑦ Вакуум вхідний отвір |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | М5 х 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | М5 х 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Модель для посилання: ZP2-T14JN-AS5 Адаптер для посилання: ZPT2-AS5

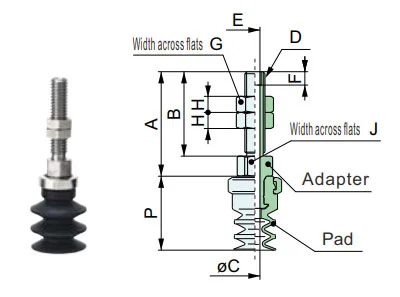

ZP2-T
Вертикальний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | F | G | H | J | адаптуватися | ||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑦ Вакуум вхідний отвір |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | М5х0,8 | М3х0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | М3х0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | М5х0,8 | 5 | 12 | 12 | A8 | |||||||
Модель для порівняння: ZP2-TB25JS-A6 Адаптер для посилання: ZPT3-A6
ZP2-T
Вертикальний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | адаптуватися | ||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑦ Вакуум вхідний отвір |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | М5 х0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | М6 х1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | М5 х0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | М6 х1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | М8 х1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Модель для посилання: ZPT20BGS-B01 Адаптер для посилання: ZPT3-B01

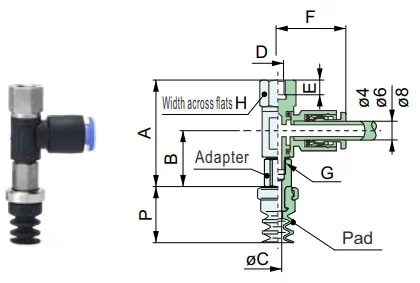

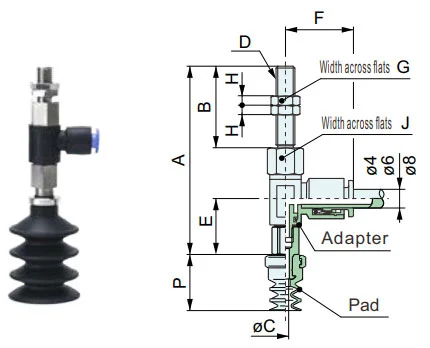

ЗП2-Р
бічний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | F | G | H | J | Перехідник | ||||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | М5х0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ЗПР2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Модель для посилання: ZP2-R16JN-04-A6 Адаптер для посилання: ZPR2-04-A6
ЗП2-Р
бічний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | F | G | H | Перехідник | ||||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | М5х0,8 | 5 | 04:20.6 06:21.6 |
М5х0,8 | 8 | ЗПР2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | М5х0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Модель для посилання: ZP2-RB25JGS-06-B8 Адаптер для посилання: ZPR3-06-B8

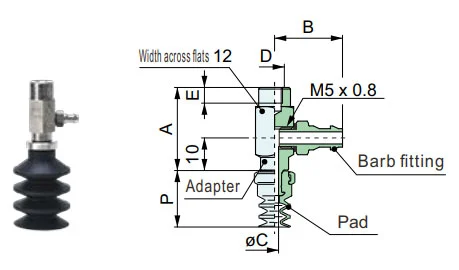

ZP2-Y
бічний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | F | G | Перехідник | ||||||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | М5х0,8 | 7 | 4 | N4, U4: 14,5 N6, U6: 16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4, U4: 14,5 N6, U6: 16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Модель для посилання: ZP2-Y16JGN-U4-A5 Адаптер для посилання: ZPY2-U4-A5

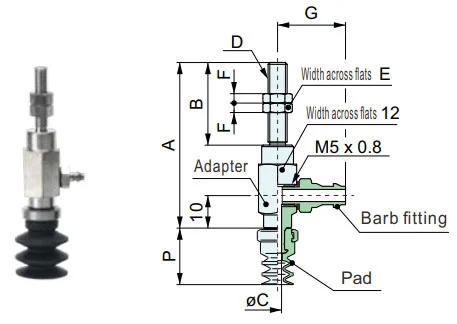

ZP2-Y
бічний
Розміри на колодку
| ②Діам. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Розміри на адаптер
| Модель | A | B | øC | D | E | Перехідник | ||||||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
⑦ Вакуум вхідний отвір |
⑧ Підключення нитка |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4, U4: 14,5 N6, U6: 16,5 |
2.5 | М5х0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4, U4: 14,5 N6, U6: 16,5 |
3.5 | М5х0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Модель для посилання: ZP2-Y16JGN-U4-B5 Адаптер для посилання: ZPY2-U4-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF

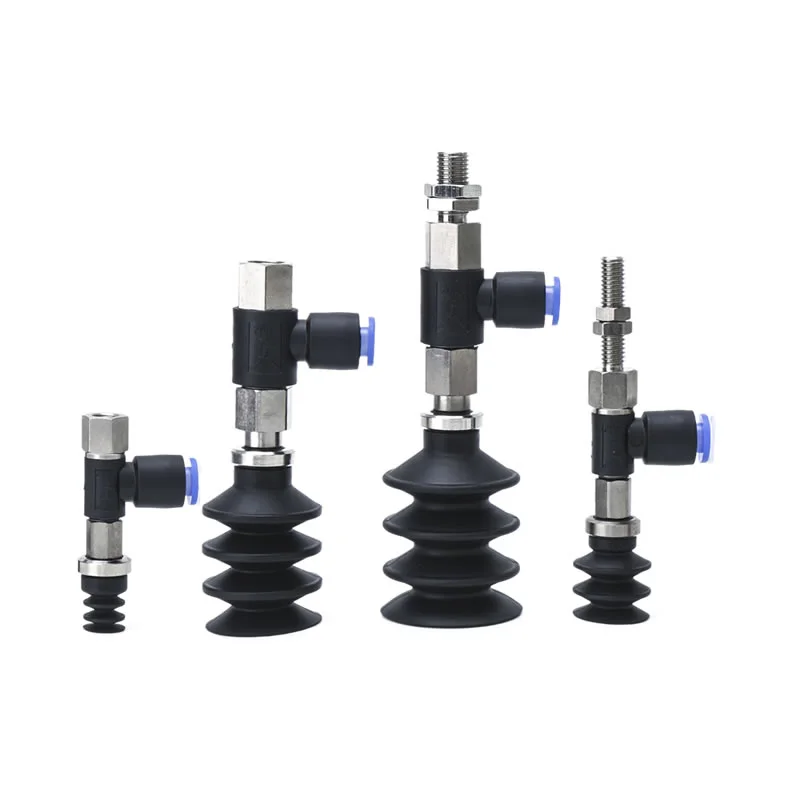

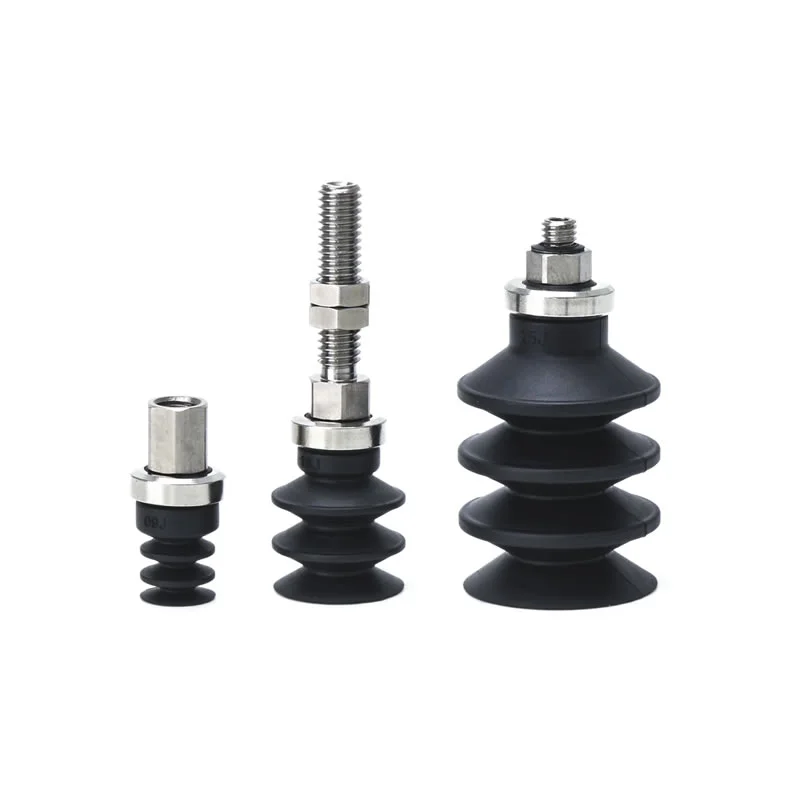

Гарячі теги: Вакуумні присоски сильфонні з замковим кільцем ZP2-J, Китай, виробник, постачальник, фабрика
Надіслати запит
Контактна інформація
-
Адреса
Село Сяруань Місто Байші Місто Юецін Провінція Чжецзян Китай
-
Тел
-
Електронна пошта
Щоб отримати запити щодо вакуумних присосок, вакуумних генераторів, аксесуарів для пневматичних компонентів або прайс-листа, залиште нам свою електронну пошту, і ми зв’яжемося протягом 24 годин.
