Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).
Сильфонні вакуумні присоски ZP2-MB

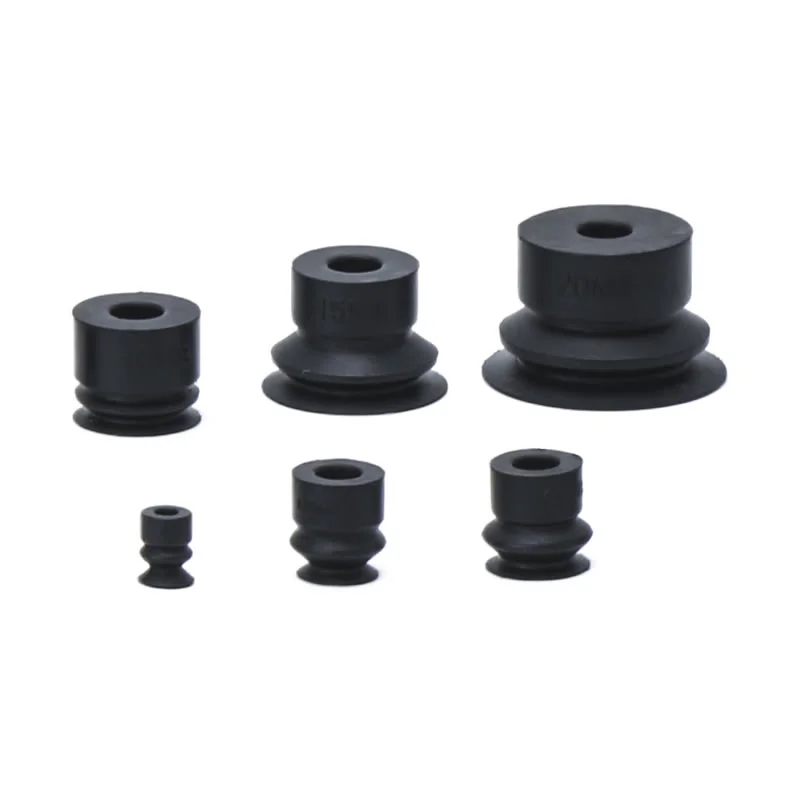

Як провідний виробник у Китаї, наша фабрика пропонує сильфонні вакуумні присоски ZP2-MB (діаметри ø4–20 мм), спеціально розроблені для нахилених або сферичних заготовок. Ми пропонуємо рішення з унікальною гофрованою структурою (у стилі акордеона), яка забезпечує вбудовану амортизаційну функцію, не вимагаючи додаткового простору. Ми підтримуємо запаси з NBR, силікону та антистатичних матеріалів і пропонуємо варіанти різьбового інтерфейсу M3/M5.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Сильфонні вакуумні присоски ZP2-MB
Вакуумний сильфонний блок серії ZP2
Серія ZP2-T із сильфонною вакуумною прокладкою
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Zhejiang Comma Electric Co., Ltd. професійно виробляє високоякісні сильфонні вакуумні присоски ZP2-MB. Наша фабрика також надає індивідуальні послуги та безкоштовні зразки для вас. Це мініатюрний гнучкий компонент всмоктування в пневматичних системах автоматизації, спеціально розроблений для нерівних, сферичних або похилих поверхонь.
Основні технології
Висока сумісність з нерівними поверхнями:Сильфонні вакуумні присоски ZP2-MB мають сильфонну структуру, що нагадує акордеон, автоматично пристосовується до сферичних, похилих або неправильних поверхонь заготовки та щільно прилягає до них, забезпечуючи безпечний і стабільний процес захоплення.
Інтегрований дизайн амортизації:Плісирована структура забезпечує природну фізичну еластичність, ефективно поглинаючи контактний удар без необхідності додаткових пружинних буферних кріплень, тим самим значно зберігаючи простір для встановлення.
Застосування точної мініатюризації:Спеціально розроблено для невеликих точних компонентів; служить основним рішенням для обробки мікродеталей у виробництві електроніки, точному складанні та компактних системах автоматизації.
Багатогалузева застосовність:Широко використовується для захоплення мініатюрних сферичних електронних компонентів, неправильних металевих деталей і похилих пластикових фітингів; легко інтегрується в невеликі роботизовані системи та прецизійне пакувальне обладнання.
Компактна адаптація простору:Не потрібно додаткового буферного (пружинного) місця для встановлення. Інтегрована структура розроблена для обладнання автоматизації з обмеженим простором або наконечників робототехніки, що забезпечує бездоганну інтеграцію в різні компактні виробничі лінії.
Основні характеристики:Варіанти діаметрів. Серія сильфонних вакуумних присосок ZP2-MB з піскоструминною обробкою доступна в кількох стандартних діаметрах, включаючи φ4 мм, φ6 мм, φ8 мм, φ10 мм, φ15 мм і φ20 мм.
Вибір матеріалу:Для задоволення різноманітних експлуатаційних вимог доступний широкий асортимент матеріалів, у тому числі нітрильний каучук (NBR, з «N» у позначенні моделі), силіконова гума (позначена «S»), поліуретановий каучук, а також спеціальні матеріали, такі як струмопровідна нітрилова гума та електропровідна силіконова гума (позначена «GS»). Ці матеріали мають антистатичні властивості та стійкість до певних хімічних середовищ.

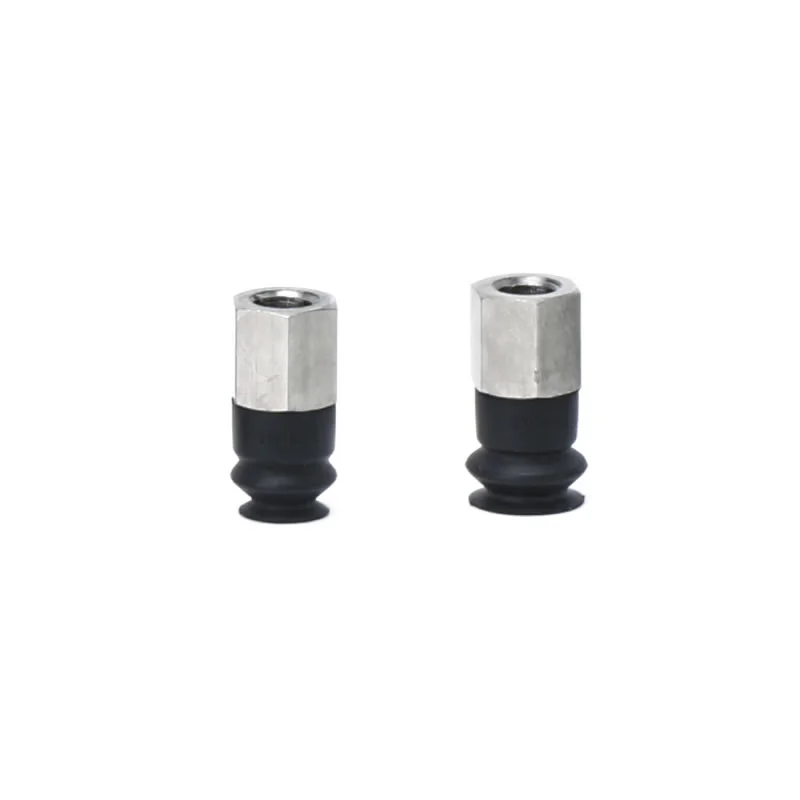

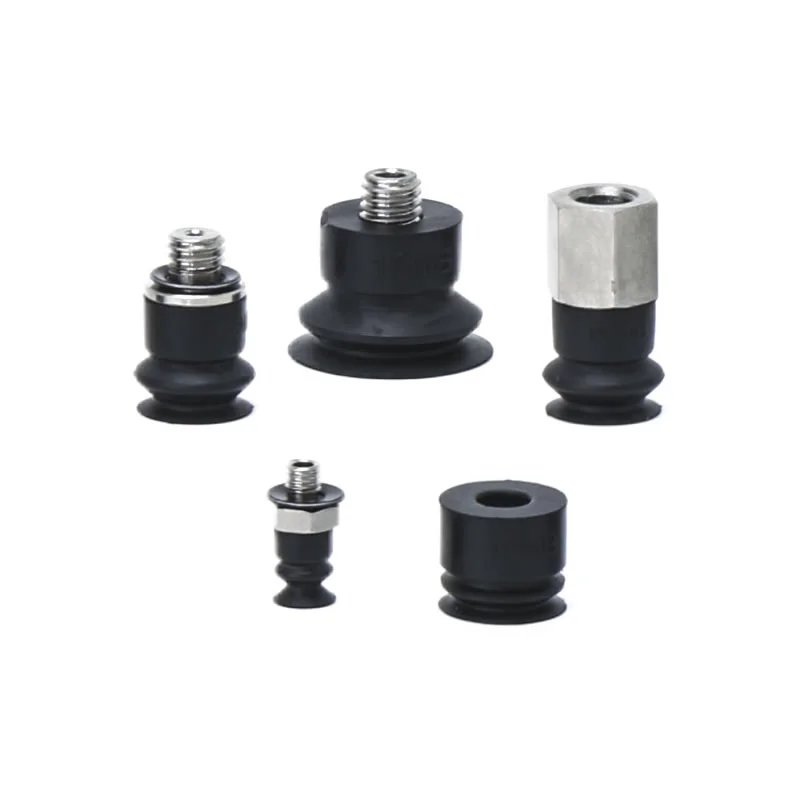

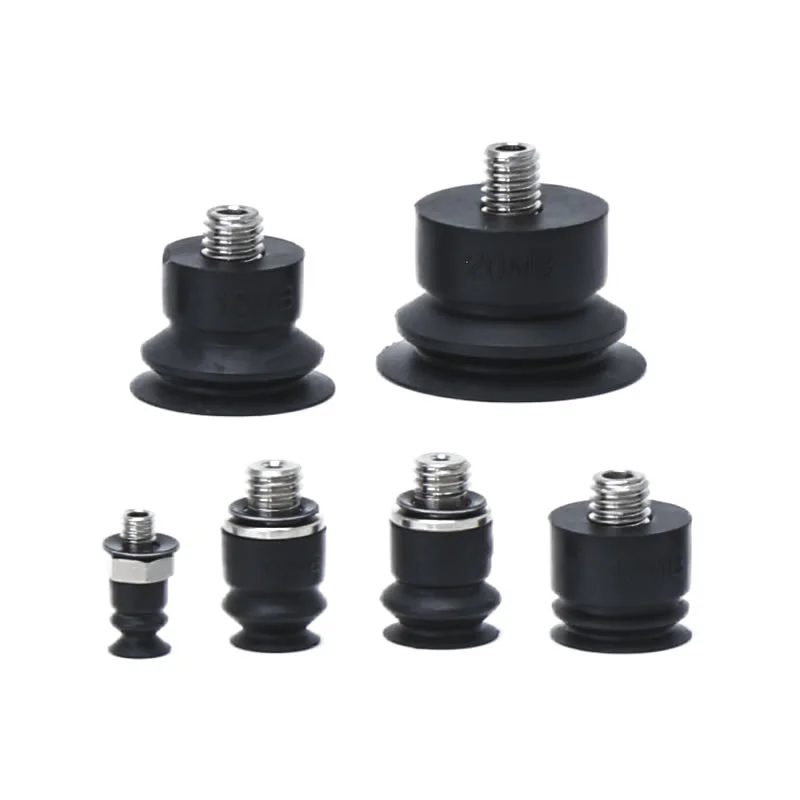

Варіанти підключення:Доступні кілька різьбових з’єднань, у тому числі A3 для зовнішньої різьби M3 × 0,5 (сумісні з присосками φ4 мм) і A5/H5 для зовнішньої різьби M5 × 0,8 (сумісні з присосками φ6 мм, φ8 мм і більшими). Деякі моделі також підтримують з’єднання з внутрішньою різьбою B5, що полегшує бездоганну інтеграцію з вакуумними трубопроводами та аксесуарами для роботизованих рук.

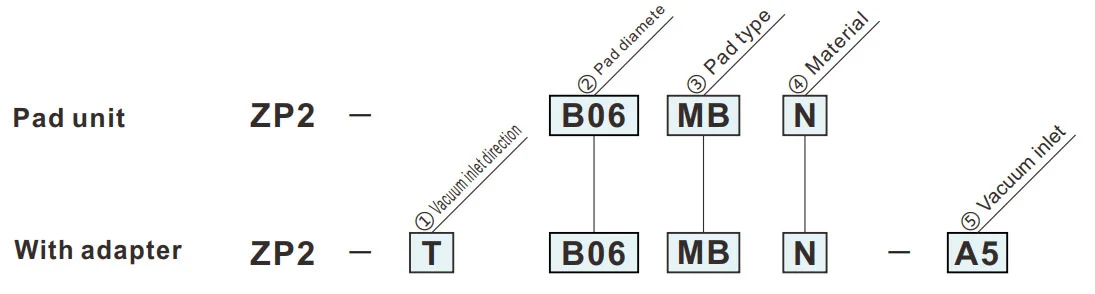

Як замовити
- Для використання там, де немає місця для буфера (пружинного типу).
- Заготовки з похилою адсорбційною поверхнею.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ③Тип колодки | |
| MB | міхи |
|
⑤ Вхід вакууму
② Діаметр колодки (мм)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (папа) | ● | — | — | — | — | — |
| H5 | M5x0,8 (внутрішній) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (мама) | — | ● | ● | — | — | — |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
Розміри (мм)
Зелений символ — індивідуальні моделі.
MB
міхи
B04
| Модель | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad Матерія |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Модель для посилання: ZP2-B04MBS
Монтажні розміри адаптера
MB
міхи
B06, B08
| Модель | øA | øB | øC | øD | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Модель для посилання: ZP2-B06MBN
Монтажні розміри адаптера
MB
міхи
B10, B15, B20
| Модель | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Модель для посилання: ZP2-B10MBN
Монтажні розміри адаптера
Застосовна колодка: B10MB B15MB
Застосовна панель: B20MB
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
