Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).
Вакуумні присоски Cube ZP2
Commaelec є провідною фабрикою, що пропонує високоякісні кубичні вакуумні присоски ZP2. Гнучка установка, різні розміри. Присоска може поставлятися з адаптером або буферним кронштейном. Напрямок вакуумного входу є гнучким, включаючи вертикальні та бічні напрямки. Існують також аксесуари з нержавіючої сталі, які підходять для виробництва літієвих батарей.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски Cube ZP2
Серія ZP2 Cube Vacuum Pad
ZP2-T Series With Adapter Cube Vacuum Pad
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски Cube ZP2 — це ультракомпактні вакуумні чашки квадратної форми, розроблені для мікро- та квадратних/прямокутних заготовок. Завдяки надкомпактним розмірам і точному захопленню вони ідеально підходять для роботи з делікатними компонентами на точних автоматизованих виробничих лініях. Будучи основним компонентом для мікроелектроніки та прецизійного апаратного забезпечення, ці чашки надзвичайно легкі, що ефективно зменшує навантаження на роботизовані кінцеві виконавці. Вони особливо підходять для високошвидкісної та високочастотної роботи з невеликими заготовками.
Типові сценарії застосування:
1. Виробництво електроніки, включаючи збірку мікросхем, мікрорезистори/конденсатори та мікропаяні компоненти друкованої плати.
2. Точне обладнання:автоматизоване завантаження та обробка надкомпактних компонентів, включаючи мікрогвинти, квадратні металеві пружинні пластини та мініатюрні підшипники.
3. Оптичні пристрої:Захоплення та розміщення мікролінз і квадратних оптичних скляних накладок без пилу, силіконовий матеріал може уникнути відбитків.
Ключові аспекти кубічних вакуумних присосок ZP2
Різновиди колодок
Плоский тип:Ідеально підходить для гладких, жорстких поверхонь зі стабільним всмоктуванням
Плоский з ребрами:Забезпечує додаткове ущільнення на злегка текстурованих поверхнях
Тип сильфона:Адаптується до нерівних поверхонь і зменшує удар під час контакту
Кілька типів панелей дозволяють гнучко вибирати для різних потреб промислової автоматизації
Матеріали
NBR:Економічний, зносостійкий для загального використання
Силікон:Стійкий до високих температур і дбайливий до делікатних поверхонь
Поліуретан (PU):Міцний для операцій з високим циклом
FKM / EPR: Chemical-resistant for specialized environments
Спеціальні варіанти матеріалів, доступні Commaelec для відповідності конкретним вимогам до заготовок
FAQ
Яка різниця між ZP і ZP2?
Серія ZP: стандартні присоски для загального застосування з простішою структурою
Серія ZP2: високоміцна конструкція кульового шарніра забезпечує кращу адаптацію до нерівних або похилих поверхонь
ZP2 забезпечує більшу стабільність, більшу обробку важких вантажів і більше варіантів матеріалів порівняно з ZP
Які поширені типи колодок ZP2?
Плоский тип, плоский з ребрами та сильфонний тип
Кожен тип оптимізований для стану поверхні, розміру заготовки та вимог до поводження
Commaelec пропонує різні розміри та конфігурації для забезпечення точного застосування
Чи поставляються чашки ZP2 з адаптерами?

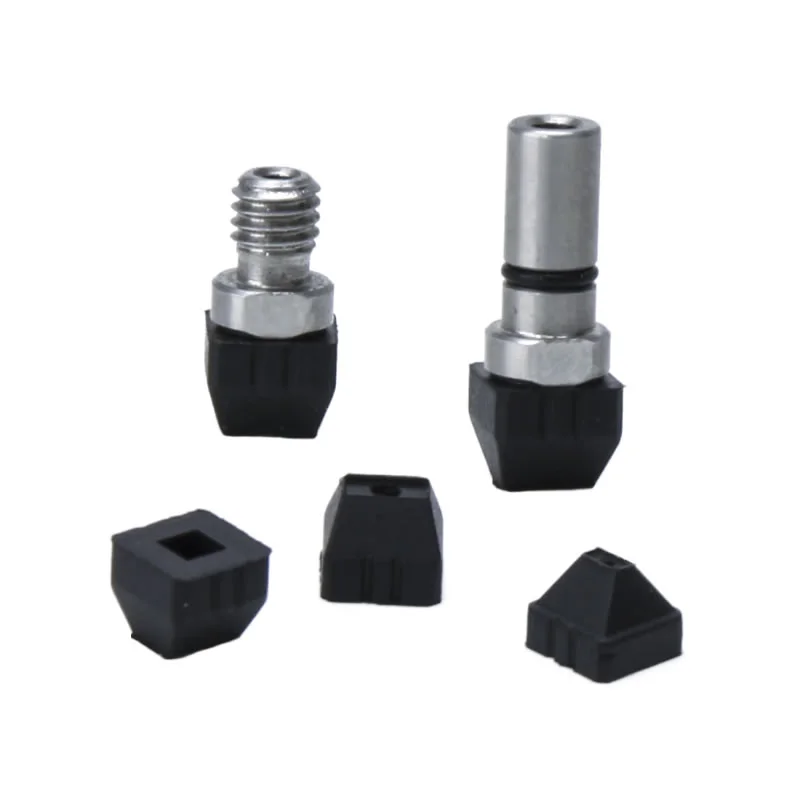

Так, вакуумні присоски Cube ZP2 можна використовувати з адаптерами або буферними кронштейнами
Підтримує як вертикальні, так і бічні з’єднання вакуумного входу
Сприяє гнучкій інтеграції в автоматизовані системи та роботизовані руки

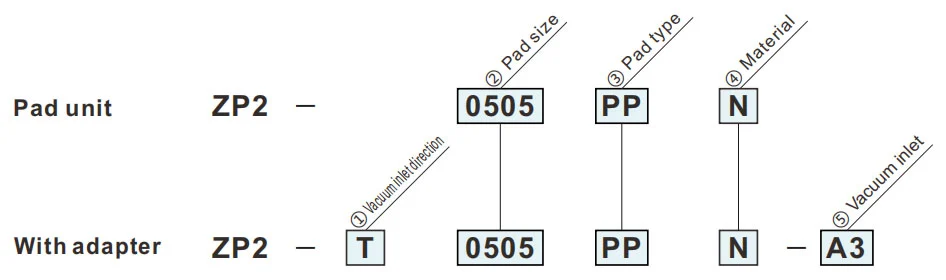

Як замовити

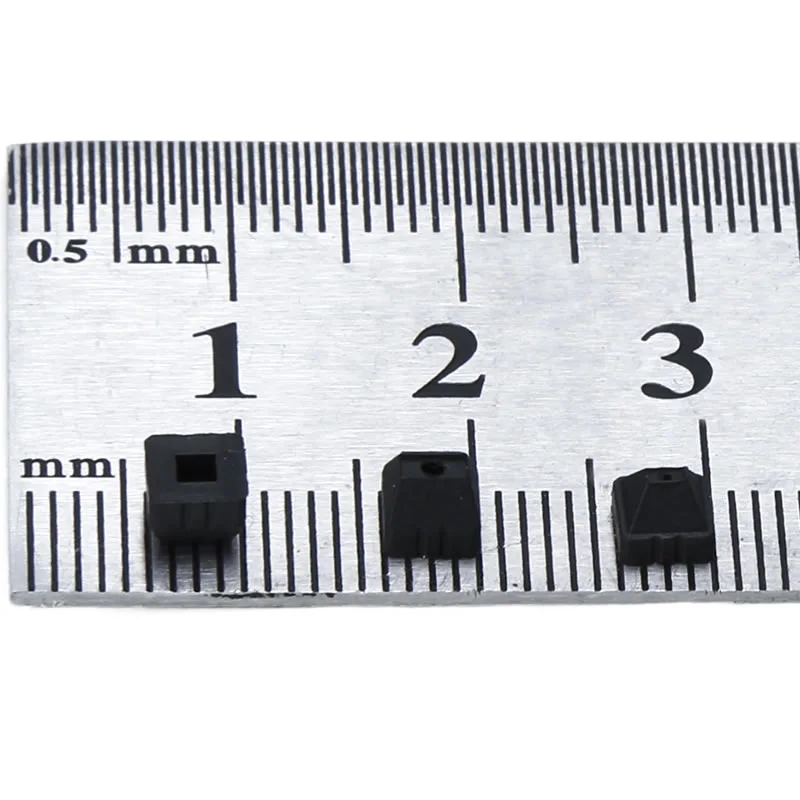

- Надмалі присоски квадратної форми.
- 5 видів від 0,5 х 0,5 до 2 х 2,8
- Для невеликих деталей, таких як напівпровідникові мікросхеми.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Розмір колодки | |
| 0505 | 0,5 х 0,5 мм |
| 0513 | 0,5 х 1,3 мм |
| 0816 | 0,8 х 1,6 мм |
| 1328 | 1,3 х 2,8 мм |
| 2028 | 2,0 х 2,8 мм |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Вакуумний вхід | |
| 03 | ø3 прямий |
| A3 | M3x0,5 (папа) |
| ③Тип колодки | |
| пп | Тип куба |
Розміри (мм)
Зелений символ — індивідуальні моделі.
пп
Тип куба
Монтажні розміри адаптера
| Модель | A | B | C | D | øE | |||
|
② Pad Розмір |
③ Pad типу |
④ Pad матеріал |
||||||
| ZP2 | 0505 | пп |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Модель для посилання: ZP2-0505PPN

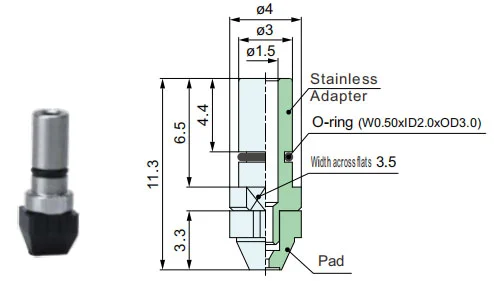

ZP2-T
Вертикальний
03
| Модель | Перехідник | |||||
|
① Вакуум вхідний отвір напрямок |
② Pad Розмір |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
пп |
N S U F GN GS |
03 | ППХ-001 |
ZP2-T
Вертикальний
A3
| Модель | Перехідник | |||||
|
① Вакуум вхідний отвір напрямок |
② Pad Розмір |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
пп |
N S U F GN GS |
A3 | ППХ-002 |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
