Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

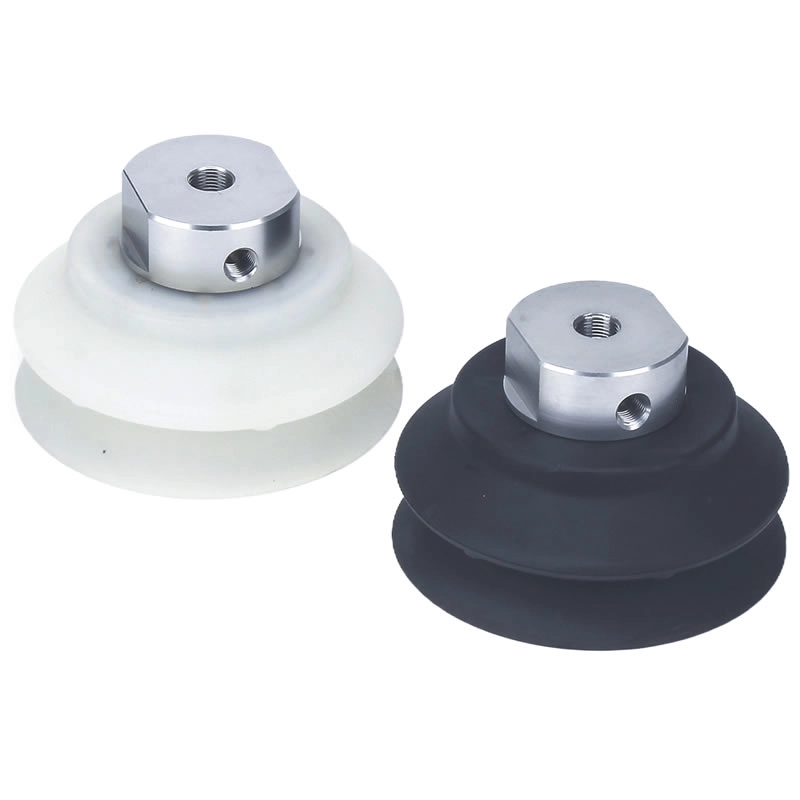

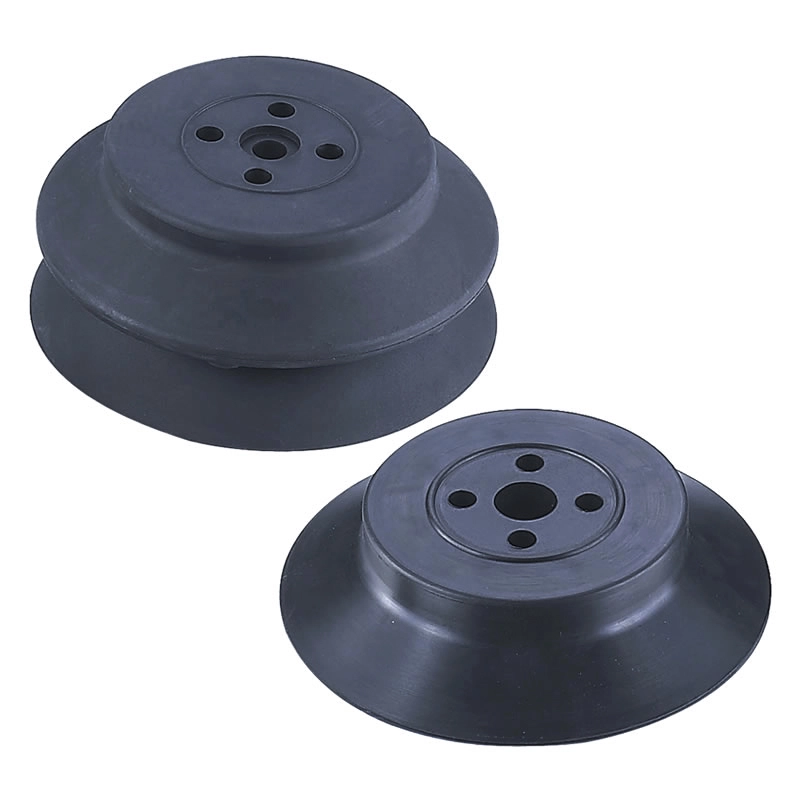

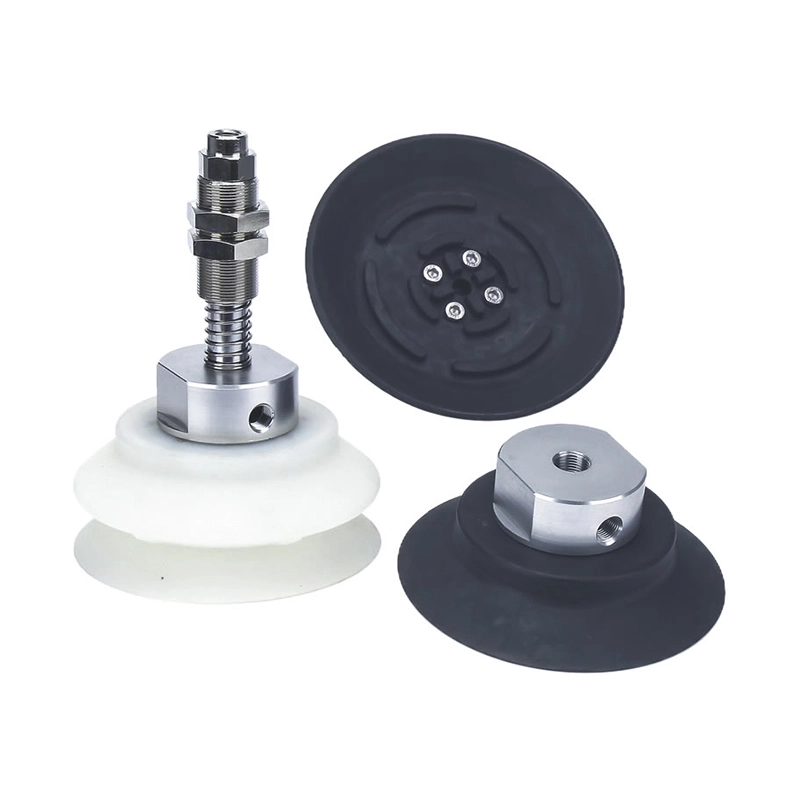

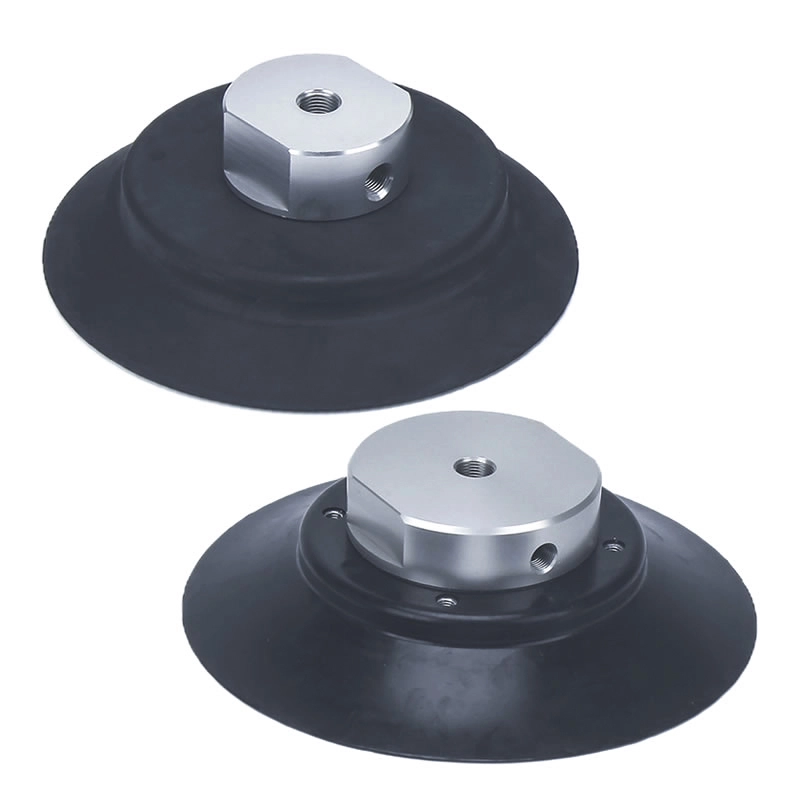

Вакуумні присоски високої жорсткості ZP2
Як провідний китайський виробник, наша фабрика пропонує індивідуальні вакуумні присоски високої жорсткості ZP2 (Ø150-250 мм) для важких завдань. Завдяки поворотній конструкції для похилих поверхонь і NBR/силіконовим/антистатичним варіантам, цей інструмент безпосереднього постачальника забезпечує стабільну адсорбцію та пом’якшення ударів.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски високої жорсткості ZP2
Серія ZP2 для важких умов
Серія ZP2-T для важких умов роботи з адаптерними вакуумними накладками
Серія ZP2-T для важких умов роботи з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Купуйте індивідуальні вакуумні присоски високої жорсткості ZP2 від Zhejiang Comma Electric Co., Ltd., яка є одним із виробників і постачальників у Китаї. Вакуумний стакан ZPT Heavy-duty Vacuum Cup — це спеціалізований інструмент для обробки важких заготовок. Доступний у різних діаметрах (φ150, φ200, φ250), він складається з різних матеріалів, включаючи NBR, силіконовий каучук, поліуретановий каучук, фторкаучук і EPR. Кожен матеріал має відмінні властивості, такі як твердість, діапазон робочих температур і хімічна стійкість, що дозволяє індивідуальний вибір на основі конкретних робочих умов і вимог до деталей. Доступний як у версії з амортизацією, так і без амортизації, м’яка конструкція ефективно пом’якшує сили удару під час контакту з деталлю, що робить її ідеальною для крихких поверхонь. Вакуумний вихід орієнтований вертикально, з можливістю монтажу через зовнішню або внутрішню різьбу.
Часті запитання
Які розміри є в наявності?
Вакуумні присоски високої жорсткості Commaelec ZP2 доступні в стандартних діаметрах: φ40, φ50, φ63, φ80, φ100 і φ125.
Менші розміри: підходить для більш легких або точних деталей
Більші розміри: забезпечують сильніше всмоктування для важкого транспортування
Фабрика Commaelec підтримує регулярні запаси, а також підтримує індивідуальні розміри для конкретних проектів.
Коли їх слід замінити?
Заміна рекомендована, коли:
Губа демонструє знос, тріщини або деформацію
Сила всмоктування стає нестабільною або зменшується
Під час роботи відбувається частий витік повітря
У багатоцикловій автоматизації важлива регулярна перевірка. Commaelec використовує високоякісні матеріали (NBR, силікон, PU тощо), щоб подовжити термін служби, але своєчасна заміна гарантує безпеку та ефективність.
Чи працюють вони з буферами?

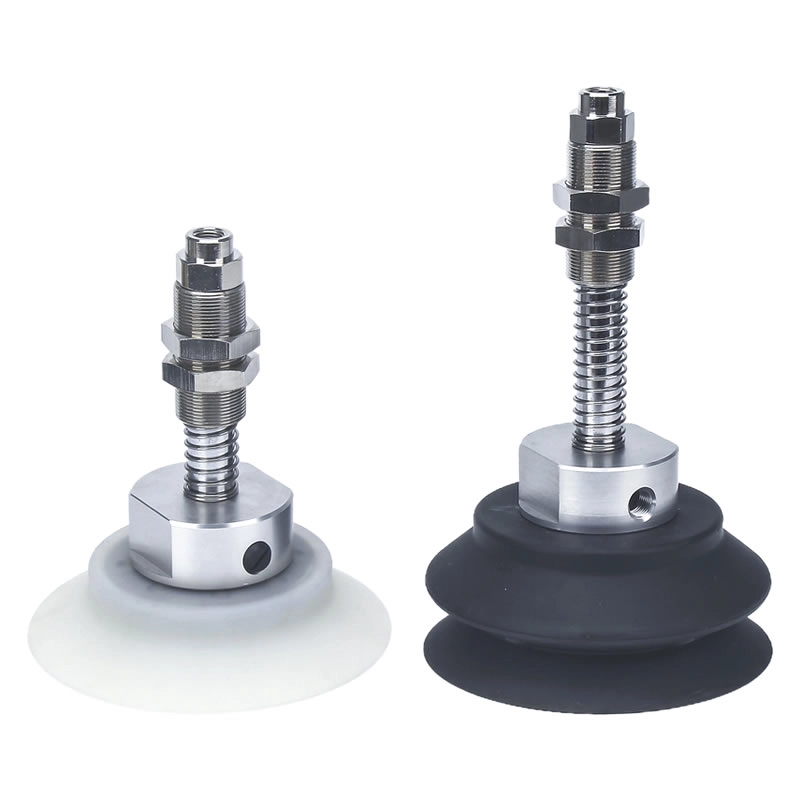

так Вакуумні присоски ZP2 високої жорсткості можуть бути оснащені буферними (м’якими) кріпленнями.
Зменшує удар при контакті з деталлю
Захищає тендітні поверхні, такі як скло або матеріали з покриттям
Підвищує точність позиціонування в автоматизованих системах
Commaelec надає сумісні буферні кронштейни та адаптери для гнучкої інтеграції.
Що таке типові програми?
Ці присоски широко використовуються в:
Роботизовані руки та автоматизовані виробничі лінії
Робота з металевими листами, скляними панелями та важкими компонентами
Нерівні або злегка нахилені поверхні, де потрібне стабільне захоплення
Літієві батареї та електроніка (з аксесуарами з нержавіючої сталі)

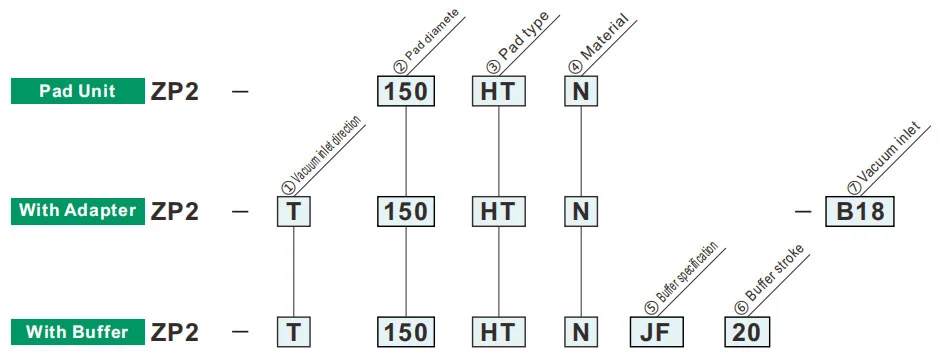

Як замовити
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки ③Тип колодки (мм) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Тонка плоска з ребром | ● | ● | ● | |
| HB | Сильфонний тип | ● | - | - | |
| ⑦Вакуумний вхід | B16 | М16 х1,5 | ● | ● | - |
| B18 | М18 х1,5 | ● | ● | ● | |
| ⑤Специфікація буфера | |
| JF | Обертовий (сталь, із втулкою) |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| ⑥Буферний хід | |
| 20 | 20 мм |
| 50 | 50 мм |
| Хід буфера (мм) | Реактивна сила пружини [Н] | |
| При 0 ударі | На повному ходу | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

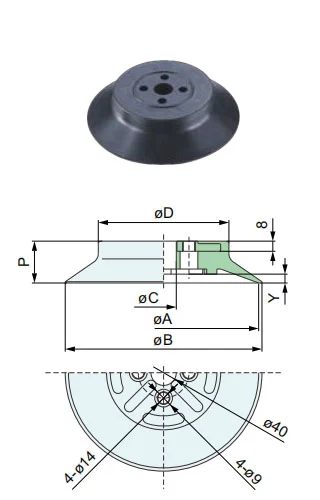

Розміри (мм)
HT
Тонкий плоский тип з ребрами
150 200
| øA | øB | øC | øD | P | Y | ||||
| Модель | ②Діам. | ③Тип колодки | ④Матеріал колодки | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Модель для посилання: ZP2-150HTN

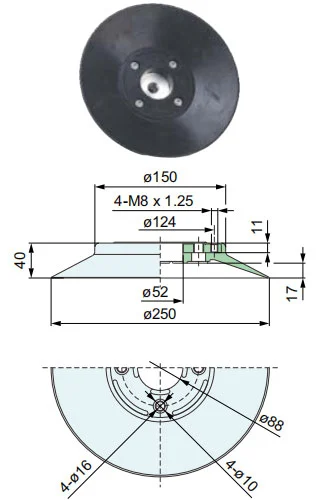

HT
Тонкий плоский тип з ребрами
250
| Модель | ②Діам. | ③Тип колодки | ④Матеріал колодки |
| ZP2 | 250 | HT | NS |
Модель для посилання: ZP2-250HTS
HT
Тонкий плоский тип з ребрами
150 200
| Модель | ②Діам. | ③Тип колодки | ④Матеріал колодки |
| ZP2 | 150 | HB | NS |
Модель для посилання: ZP2-150HBS
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
