Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).
Насадка Вакуумні присоски ZP2
Як провідний виробник Китаю, наша фабрика пропонує спеціалізовані вакуумні присоски з насадками ZP2 для деталей міліметрового масштабу. Завдяки надкомпактному діаметру ø0,8 мм-ø1,1 мм і компактній вбудованій насадці це рішення від постачальника ідеально підходить для чіпів і мікролінз. У нас є антистатичні та повністю виготовлені з нержавіючої сталі деталі для електроніки та індустрії літієвих батарей.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Насадка Вакуумні присоски ZP2
Блок вакуумної насадки серії ZP2
Серія ZP2-T з вакуумною насадкою-адаптером
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс

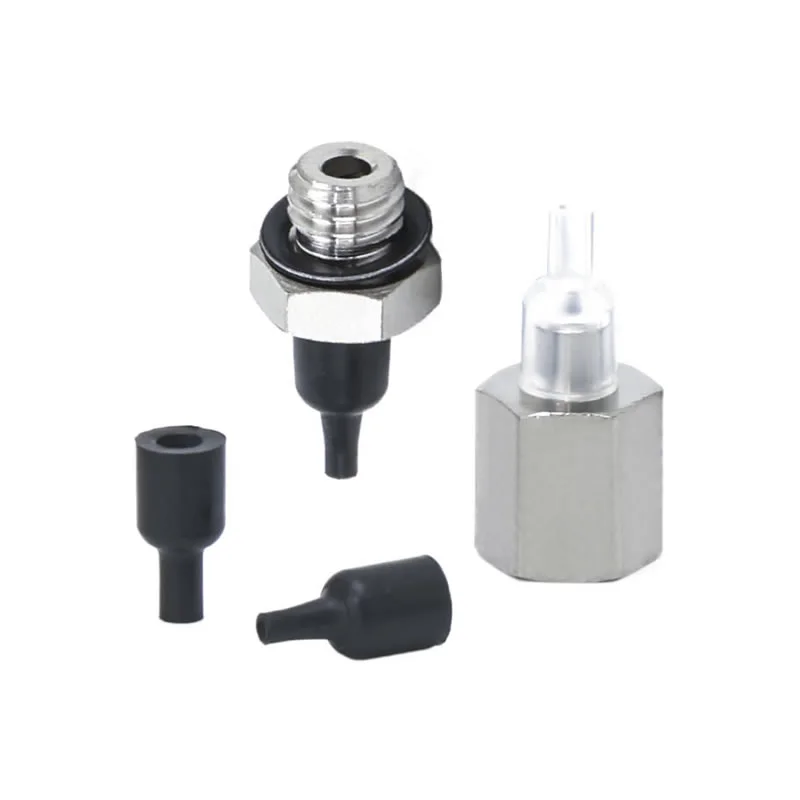

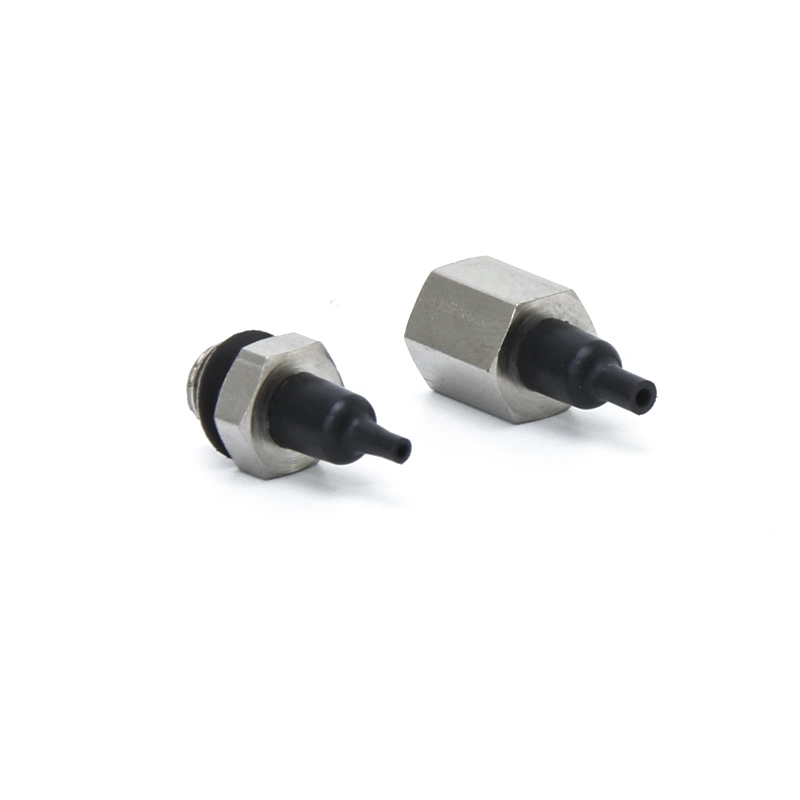

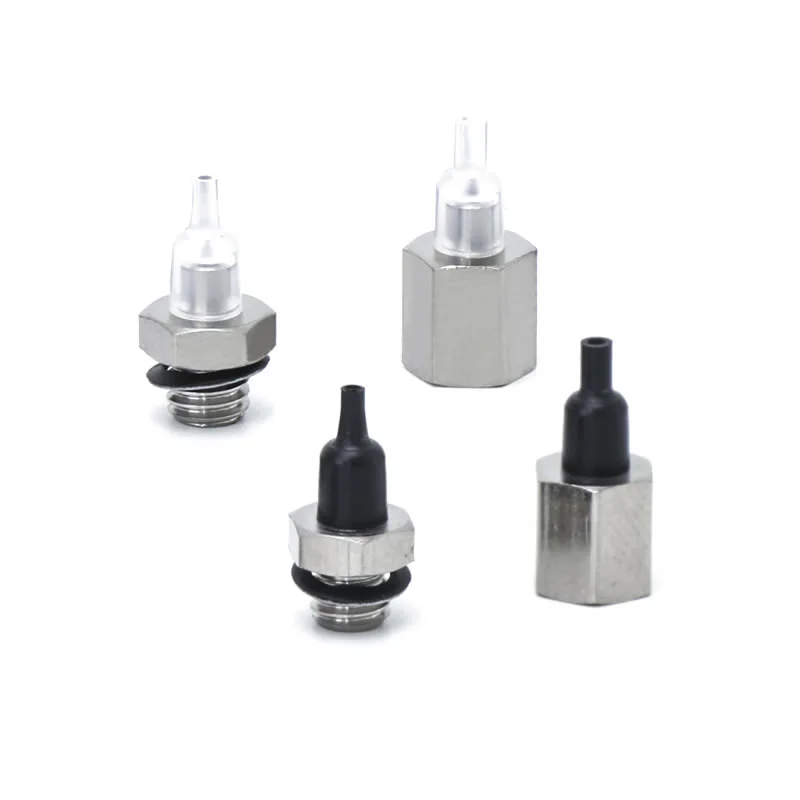

Як частина ультрамініатюрної категорії присосок, ці вакуумні присоски з насадками ZP2 мають стандартні діаметри ø8 мм і ø1,1 мм, представляючи одну з найменших моделей у серії ZP2. Вони сумісні з надмалими заготовками міліметрового розміру. Компактна конструкція сопла інтегрує короткий інтерфейс сопла безпосередньо в корпус колодки, усуваючи потребу в додаткових адаптерах і значно зменшуючи простір для встановлення. На всмоктуючому кінці використовується конструкція ущільнювальної губи з вузьким краєм, яка забезпечує щільний контакт із поверхнями мікродеталей, гарантуючи оптимальне вакуумне ущільнення.
Типові програми включають
1. складання мікросхем, мікрорезистори/конденсатори та мікропаяні компоненти друкованих плат у виробництві електроніки.
2. Напівпровідникова промисловість:обробка точних компонентів, таких як напівпровідникові пластини та мікросенсори, без пилу.
3. Точне обладнання:автоматизована подача надкомпактних компонентів, включаючи мікрогвинти, металеві пружинні лопаті та мініатюрні підшипники.
4. Оптичні прилади:точне захоплення та позиціонування оптичних компонентів, таких як мініатюрні лінзи та волоконно-оптичні з’єднувачі.
FAQ
Для чого використовуються насадки SMC ZP2?
Вакуумні присоски з насадками ZP2 зазвичай використовуються у системах вакуумного ежектора для швидкого забирання та розміщення.
Інтегрований з насадками для створення вакууму безпосередньо в чашці
Підходить для високошвидкісної автоматизації та роботизованого керування
Широко використовується для дрібних деталей, пакувальних матеріалів і легких компонентів
Commaelec надає чашки стабільної якості, сумісні з подібними конструкціями систем, забезпечуючи надійну роботу в безперервному виробництві.
Як правильно вибрати дизайн присоски?
Вибір повинен ґрунтуватися на реальних умовах роботи:
Поверхня заготовки: гладка → плоский тип; нерівний → тип сильфона
Вага та розмір: більш важкі деталі потребують більших діаметрів
Навколишнє середовище: висока температура або хімічні речовини → виберіть силікон або FKM
Швидкість циклу: високошвидкісні лінії виграють від легкого, адаптивного дизайну
Commaelec підтримує індивідуальні рішення, допомагаючи підбирати матеріали, розміри та структури для конкретних застосувань.
Які основні типи колодок у серії ZP2?
Плоский тип: максимальна площа контакту для гладких поверхонь
Плоский з ребрами: краще ущільнення на злегка шорстких поверхнях
Тип сильфона: адаптується до нерівних поверхонь і забезпечує амортизацію

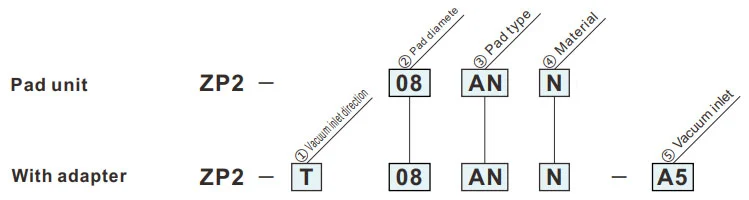

Як замовити
- Для адсорбції невеликих компонентів (наприклад, мікросхем)
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки (мм) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Тип колодки | |
| АН | Насадка |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Вакуумний вхід | ||
| A4 | Внутрішня різьба | М4 х0,7 М5 х0,8 |
| A5 | ||
| B4 | Зовнішня різьба | М4 х0,7 |
| B5 | М5 х0,8 | |
Розміри (мм)
Зелений символ — індивідуальні моделі.
АН
Подушечка для насадок
| Модель | øC | øD | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|||
| ZP2 | 08 | АН |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Модель для посилання: ZP2-11ANN
Монтажні розміри адаптера
ZP2-T
Вертикальний
А4, А5
| Модель | A | B | øC | øD | E | Перехідник | |||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
|||||||
| ZP2 | T | 08 | АН |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | М5 х0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модель для посилання: ZP2-T11ANN-A5
ZP2-T
Вертикальний
А4, А5
| Модель | A | B | øC | øD | E | Перехідник | |||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
|||||||
| ZP2 | T | 08 | АН |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | М4 х0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | М5 х0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Модель для посилання: ZP2-T11ANGN-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
Гарячі теги: Вакуумні присоски з насадками ZP2, Китай, виробник, постачальник, фабрика
Надіслати запит
