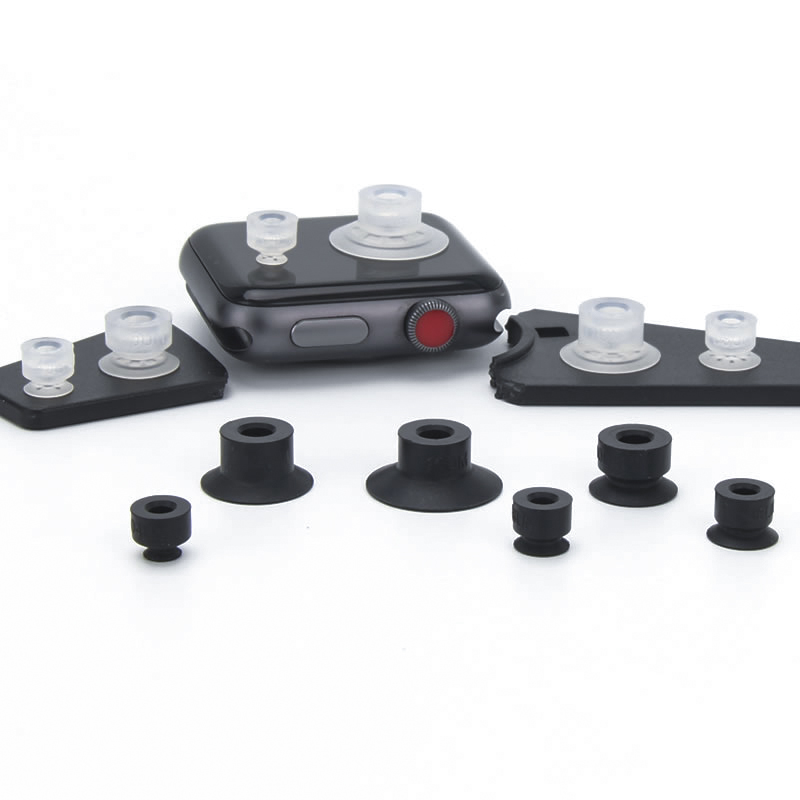

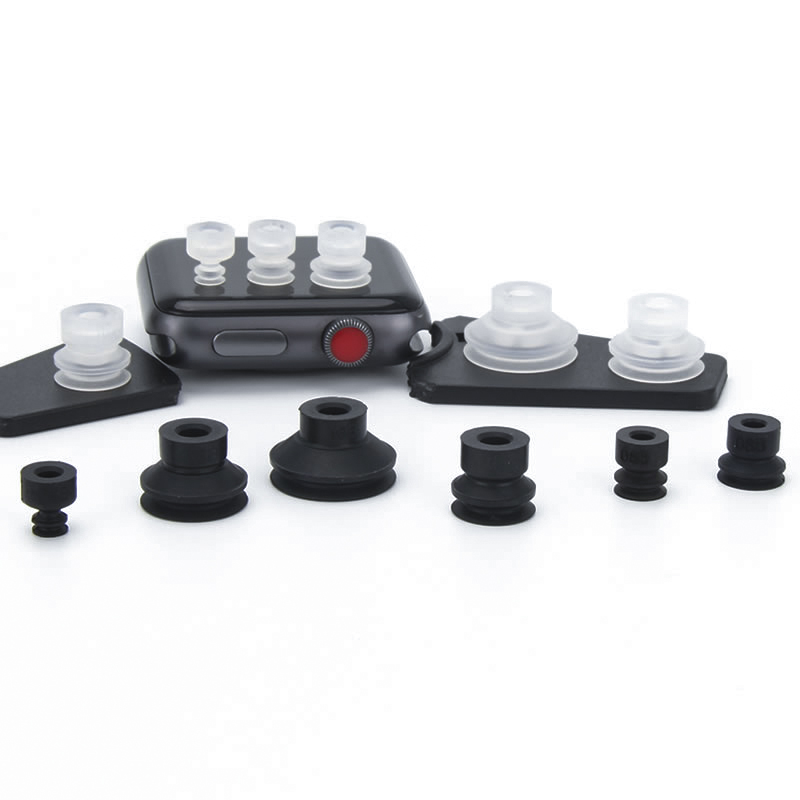

Вакуумні присоски з низьким коефіцієнтом тертя прямого монтажу ZP3

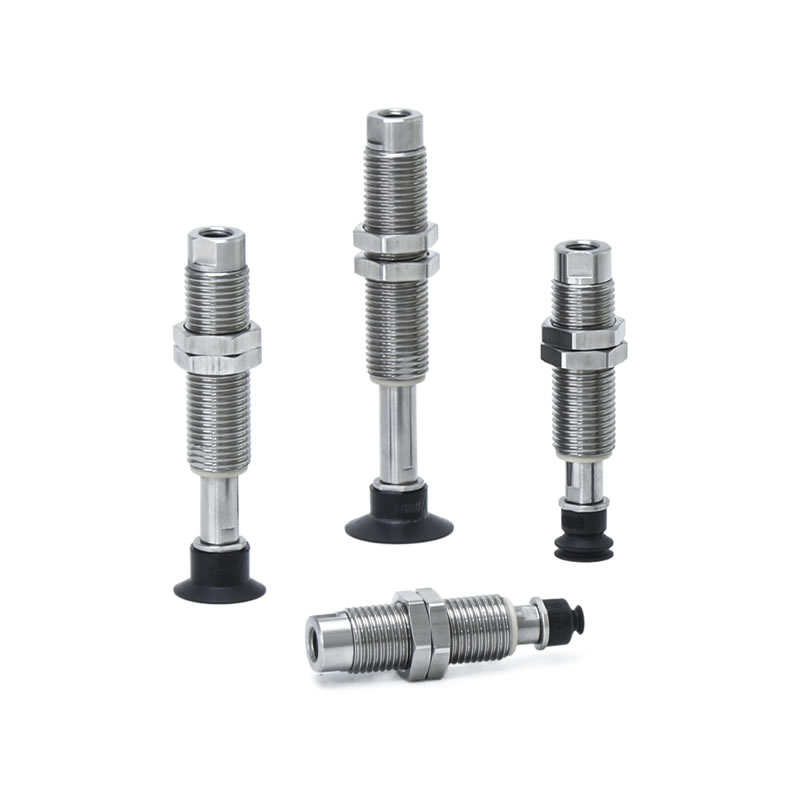

Серія ZP3-T із компактним вакуумним буфером із низьким коефіцієнтом тертя
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски з низьким коефіцієнтом тертя прямого кріплення ZP3 — це компактні, високоточно сконструйовані присоски, розроблені для електронної, медичної та фармацевтичної промисловості. Ці вакуумні чашки діаметром від 4 до 16 мм мають вбудований телескопічний буферний стрижень, який мінімізує утворення пилу, забезпечуючи безпечне та чисте поводження з делікатними компонентами.
Що таке вакуумні присоски з низьким коефіцієнтом тертя прямого монтажу ZP3?
Спеціалізована вакуумна панель з можливістю прямого монтажу для автоматизованих систем.
Містить телескопічний буфер із низьким коефіцієнтом тертя, що зменшує знос і забруднення під час повторюваних циклів.
Сумісний із вертикальним і бічним напрямками вакуумного входу, що дозволяє гнучко встановлювати на тісних виробничих лініях.
Доступні з високоякісної гуми, силікону та антистатичних матеріалів, з додатковими адаптерами та аксесуарами з нержавіючої сталі для літієвих батарей.
Додатки
Точна робота з електронікою, як-от друковані плати та мікрочіпи.
Медична та фармацевтична збірка, де чистота та низький рівень забруднення є критичними.
Інтеграція в роботизовані системи збирання та розміщення та автоматизовані складальні лінії.
Поводження з невеликим апаратним забезпеченням і компонентами літієвої батареї, які потребують мінімального утворення пилу.
Переваги
Компактна конструкція з низьким коефіцієнтом тертя мінімізує знос, пил і обслуговування.
Висока адаптивність, підтримка кількох орієнтацій вакуумного входу та конфігурацій буфера.
Вакуумні присоски з низьким коефіцієнтом тертя прямого монтажу ZP3 виготовлені з міцних матеріалів, таких як силікон і гума, щоб забезпечити стабільне та тривале всмоктування, забезпечуючи тим самим подовжений термін служби.
Гнучкі варіанти з адаптерами, буферними кронштейнами та аксесуарами з нержавіючої сталі для спеціальних промислових потреб.
Економічне виробництво китайського виробництва з розвиненою технологією та стабільним ланцюжком поставок забезпечує своєчасну доставку та високу якість роботи.
Чому варто вибрати Commaelec?
Надійний виробник і постачальник із власним виробництвом і великим запасом.
Різноманітне портфоліо продуктів, включаючи різні специфікації, форми та варіанти матеріалів.
Досконала технологія забезпечує міцне зчеплення, стабільність і безпечне поводження з матеріалом.
Орієнтоване на клієнта обслуговування зі швидким реагуванням, налаштуванням і технічною підтримкою для бездоганної інтеграції.
Як замовити
- Зменшений вміст часток нижче 1/10 (порівняно з попередніми продуктами).
- Мідний сплав не використовувався.
- З низьким тертям, низьким рівнем шуму! Рівень шуму 45дБ.
- Плавне переміщення вгору та вниз відповідно до антиексцентричної структури.
- Проблему застряглого вала відповідно до натягу труби вирішено!
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип колодки | |
| UM | Плоский з пазом |
| B | міхи |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Специфікація буфера | |
| D | Обертовий (з низьким тертям) |
| ⑥Буферний хід (мм) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Вакуумний вхід | |
| B5 | М5 х 0,8 |
Розміри (мм)
Зелений символ — індивідуальні моделі.
UM
Плоский з пазом
| Модель | A | B | C | D | Буфер | |||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Буфер спец. |
⑥ Буфер інсульт |
⑧ Вакуум вхідний отвір |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модель для посилання: ZP3-T16UMND15-B5
B
міхи
| Модель | A | B | C | D | Буфер | |||||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Буфер спец. |
⑥ Буфер інсульт |
⑧ Вакуум вхідний отвір |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Модель для посилання: ZP3-T08BND6-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
| Тип колодки | Діаметр колодки (мм) | застосування | Типові поверхні та форми заготовок | |||||||
| Плоский | Помахав | Косий | Різної висоти | Опукла | жирний | |||||
|
|
|
|
|
|
|||||
| Компактна реклама P | Плоский (U) |
|
ø1,5~ø3,5 | Для адсорбції заготовок з плоскою і не деформованою поверхнею | ⚪ | X | X | X | X | X |

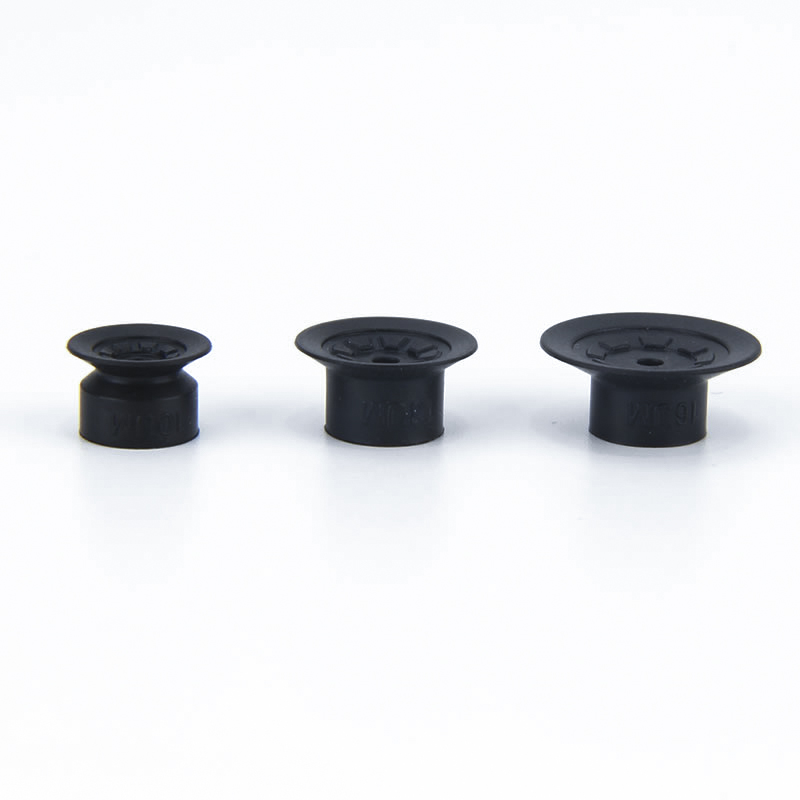

| Плоский з пазом (UM) |
|
ø4~ø16 | Для заготовки, яка може деформуватися | ⚪ | X | X | X | X | △ | |
| сильфон (B) |
|
ø4~ø16 | Для адсорбції заготовок з похилою поверхнею | ⚪ | △ | ⚪ | X | △ | X | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
