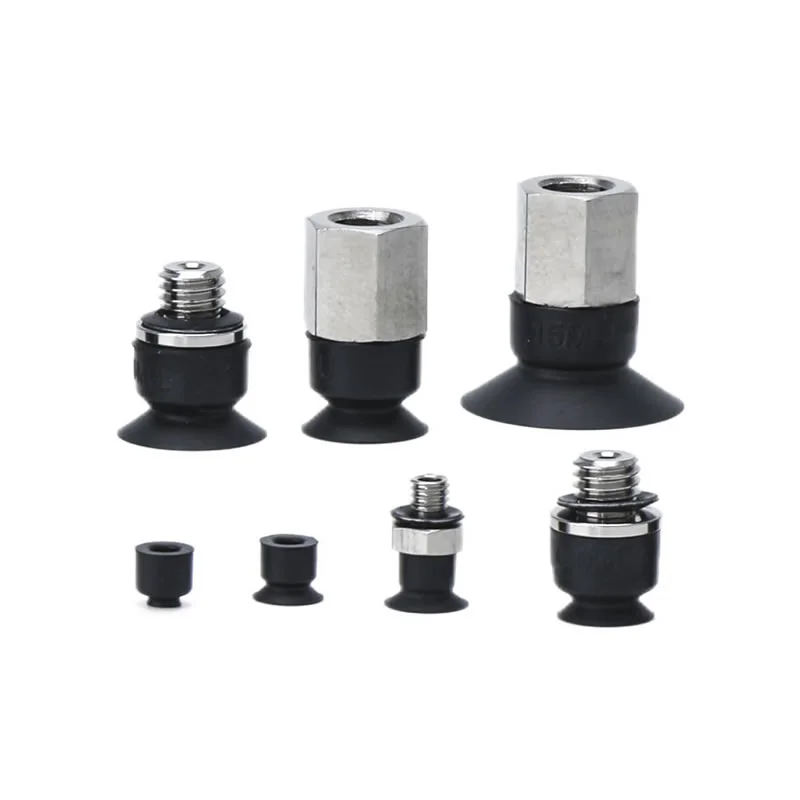

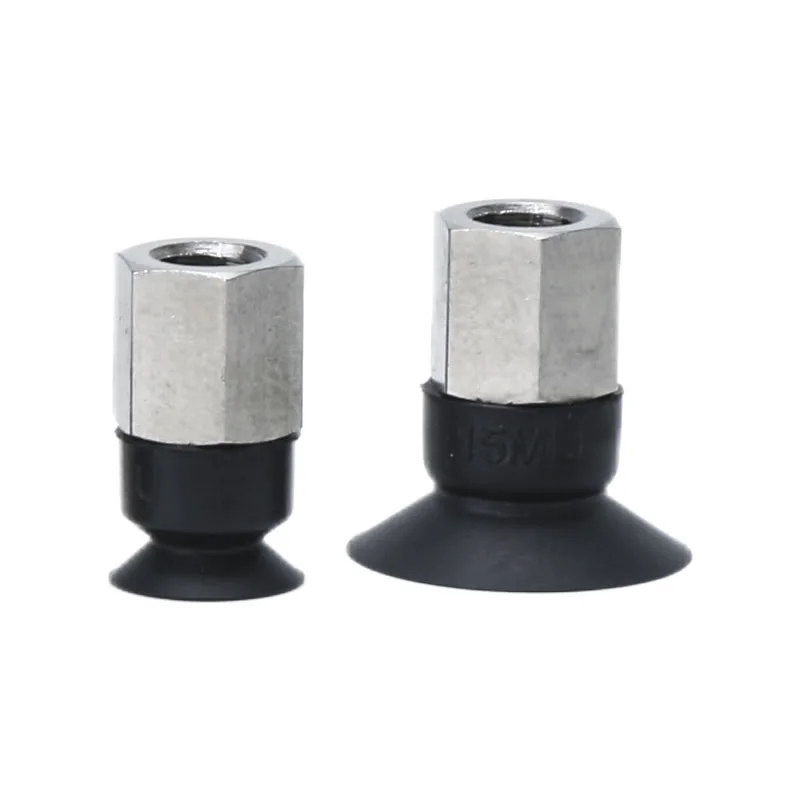

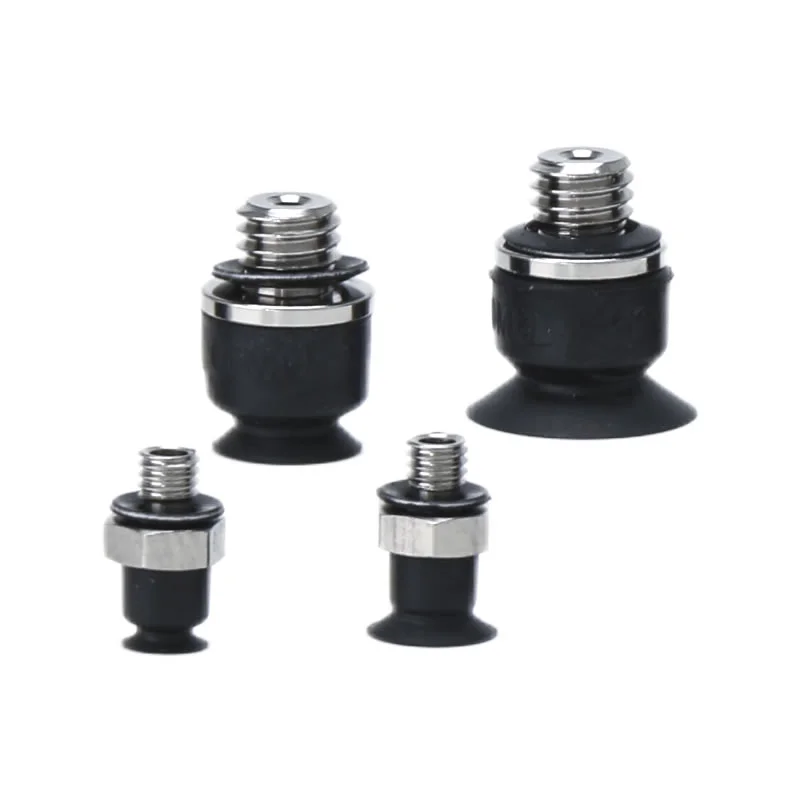

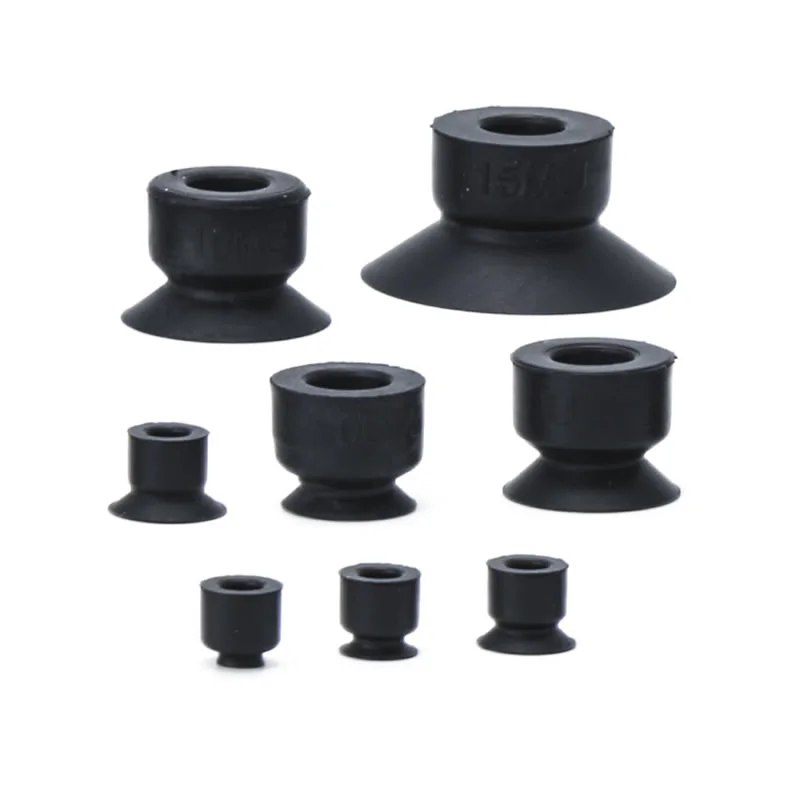

Вакуумні присоски короткого типу ZP2-MU
Як провідний виробник Китаю, наша фабрика пропонує індивідуальні короткі вакуумні присоски ZP2-MU (ø2-15 мм). Має низький профіль для тісних місць і антистатичний силікон. Завдяки використанню імпортного силікону, NBR та антистатичних матеріалів у поєднанні з компонентами з нержавіючої сталі цей продукт підходить для використання в літієвих акумуляторах і напівпровідниковій промисловості.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски короткого типу ZP2-EU
Серія ZP2 з коротким вакуумним блоком
Серія ZP2-T з адаптером короткого типу
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски короткого типу ZP2-MU мають компактну структуру та забезпечують стабільну та надійну адсорбцію.
Особливості продукту:
Ця низькопрофільна присоска ідеально підходить для установок з обмеженим простором. Його плоска контактна поверхня забезпечує щільне прилягання до деталі, забезпечуючи послідовне всмоктування, мінімізуючи деформацію, що робить його ідеальним для виконання завдань з точною обробкою. Вибрані моделі мають антистатичні властивості, що відповідає вимогам чутливих середовищ, таких як виробництво електроніки.
Технічні характеристики:
Доступні в широкому діапазоні малих діаметрів, включаючи φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 і φ15, придатні для роботи з невеликими та легкими компонентами.
матеріали:
Варіанти включають NBR (нітриловий каучук), імпортний силікон і антистатичний силікон, що дозволяє гнучко вибирати залежно від температури, зносостійкості та електростатичного захисту.
Варіанти підключення:
Вакуумні присоски короткого типу ZP2-MU підтримують кілька конфігурацій монтажу, включаючи зовнішню різьбу (A3) і внутрішню різьбу (B5), що забезпечує легку інтеграцію в широкий спектр систем обладнання.
FAQ
Що таке тип "MU" у ZP2?
Тип "MU" відноситься до міні, надкомпактного (мікро) дизайну в серії ZP2.
Дуже малі діаметри (φ2–φ15) для точного поводження
Низькопрофільна конструкція для вузьких місць встановлення
Оптимізовано для легких заготовок малого розміру
Commaelec виробляє короткі вакуумні присоски ZP2-MU зі стабільною точністю розмірів, що забезпечує постійну продуктивність у високоточних системах.
Які основні переваги ZP2-MU?
Компактний розмір: ідеально підходить для щільних планувань і обмеженого простору
Стабільна адсорбція: плоска конструкція забезпечує надійне ущільнення дрібних частин
Точне поводження: зводить до мінімуму деформацію під час встановлення та встановлення
Гнучкість матеріалу: доступні NBR, силікон і антистатичні варіанти
Висока консистенція: контрольоване виробництво Commaelec забезпечує однакову якість при масовому використанні
Які є програми?
Електронна промисловість: чіпи, малі компоненти, обробка друкованих плат (доступні антистатичні варіанти)
Лінії прецизійного складання: маленькі пластикові або металеві деталі
Автоматизація пакування: легкі товари та швидкі циклічні операції
Робота з мікрокомпонентами: місце та точність є критичними

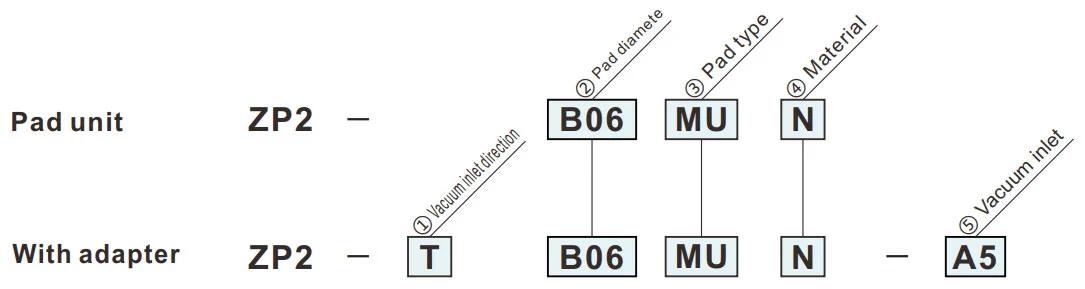

Як замовити
- Економія місця по висоті.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ③Тип колодки | |
| MU | Плоский тип |
|
⑤ Вхід вакууму
② Діаметр колодки (мм)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (папа) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (папа) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (жінка) | — | — | — | — | ● | ● | ● | ● |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
Розміри (мм)
Зелений символ — індивідуальні моделі.
MU
Плоский тип
| Модель | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad Матерія |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Модель для посилання: ZP2-B035MUN
Монтажні розміри адаптера
Застосовна прокладка: B02MU/B035MU/B04MU/B05MU
Застосовна накладка: B06MU/B08MU/B10MU/B15MU

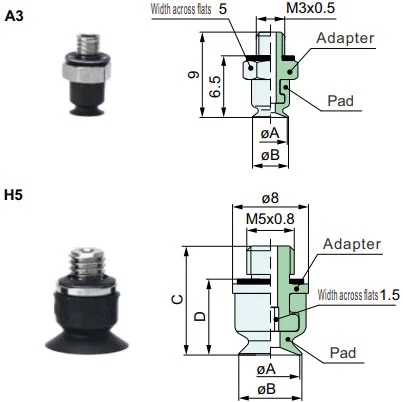

ZP2-T
Вертикальний
A3, H5
| Модель | øA | øB | C | D | Перехідник | |||||
|
① Вакуум вхідний отвір напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Модель для посилання: ZP2-TB10MUGS-H5
ZP2-T
Вертикальний
B5
| Модель | øA | øB | C | D | Перехідник | |||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Модель для посилання: ZP2-TB10MUGS-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
