Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).
Овальні вакуумні присоски ZP2

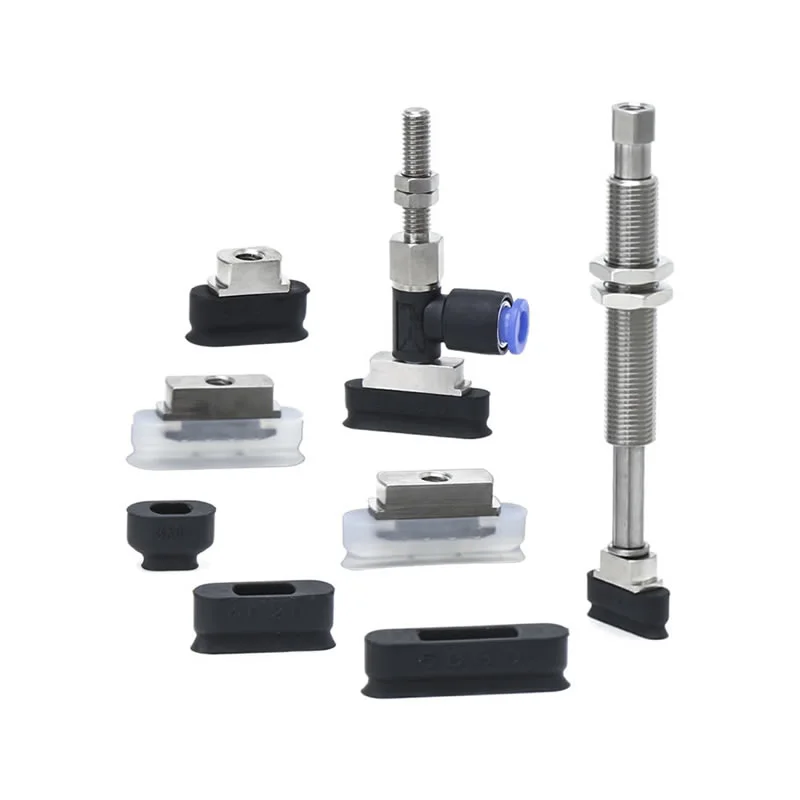

Як провідний китайський виробник, наша фабрика пропонує індивідуальні овальні вакуумні присоски ZP2 для тонких заготовок у обмеженому просторі. Доступне в 12 специфікаціях (наприклад, від 3,5 × 7 до 8 × 30 мм), це рішення від постачальника забезпечує рівномірний тиск і стабільність захоплення. Завдяки додатковим буферам 6–50 мм і антистатичним матеріалам він ідеально підходить для друкованих плат, акумуляторів і високошвидкісних пакувальних ліній.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Овальні вакуумні присоски ZP2

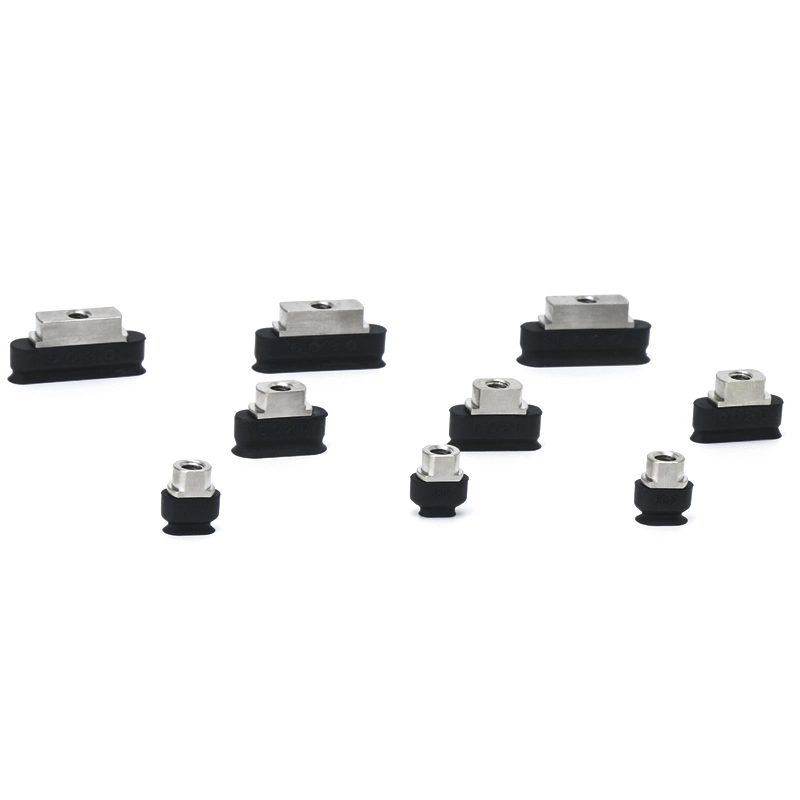

Овальний вакуумний блок серії ZP2

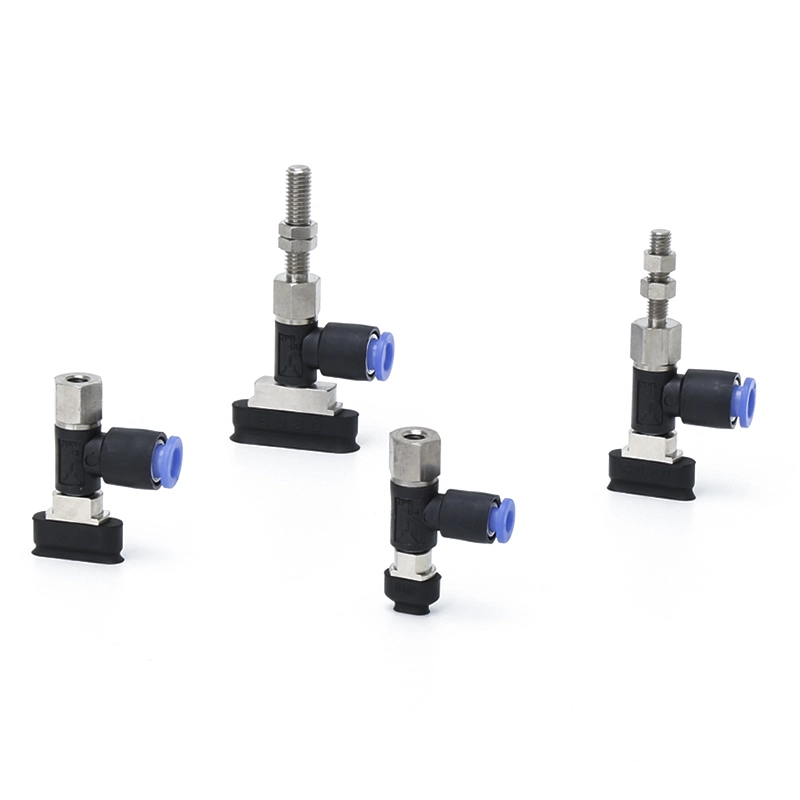

Серія ZP2-T з овальним вакуумним адаптером

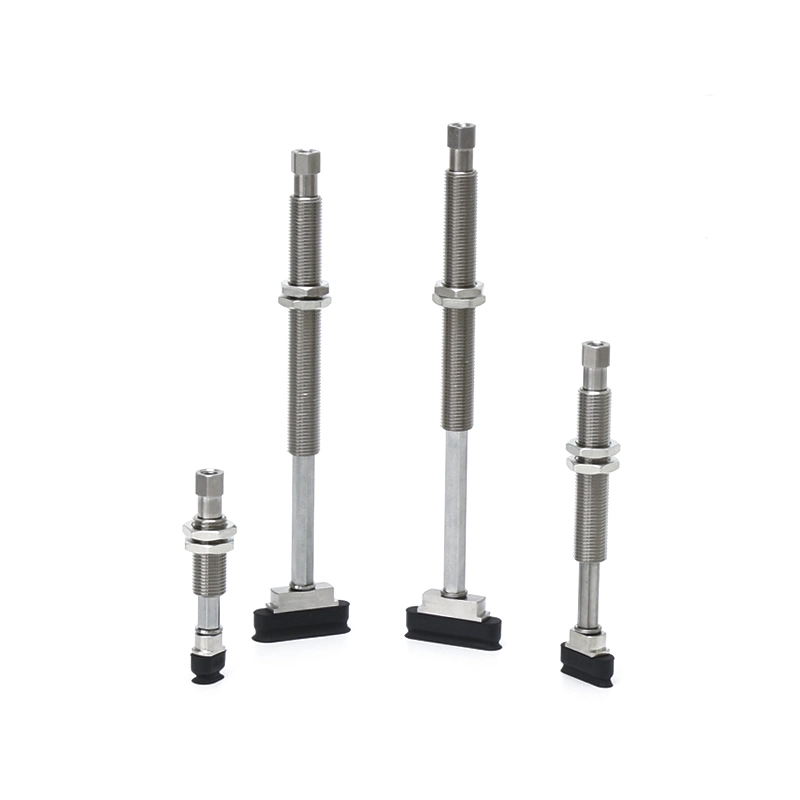

Серія ZP2-T з буферною овальною вакуумною прокладкою
Серія ZP2-R з овальним вакуумним адаптером

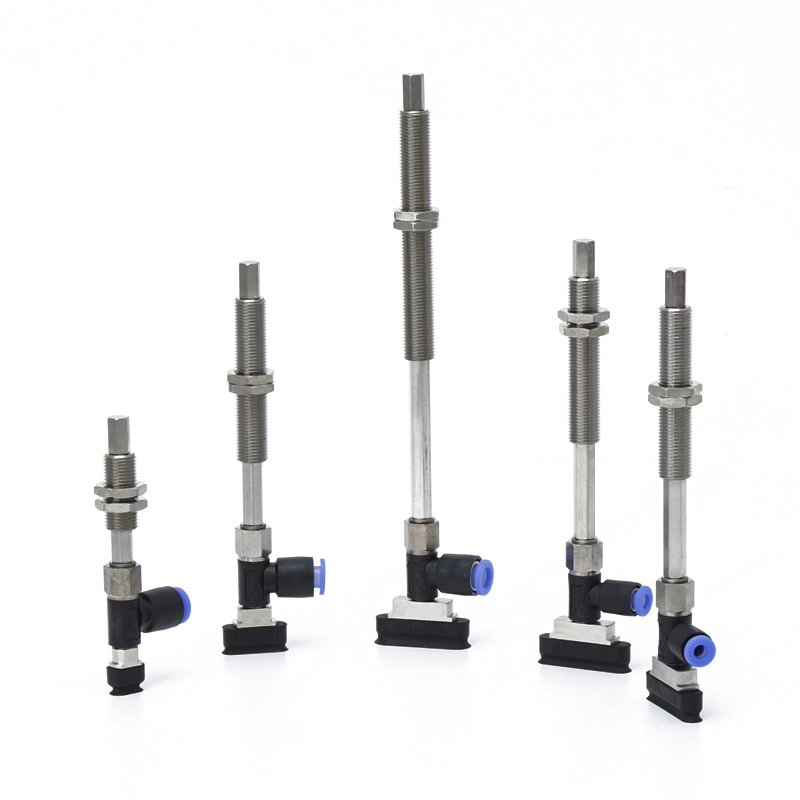

Серія ZP2-R з буферною овальною вакуумною прокладкою
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Як провідний виробник Китаю, наша фабрика пропонує індивідуальні рішення для овальних вакуумних присосок ZP2, адаптовані до суворих вимог електронного та автомобільного секторів. Незалежно від того, чи є ви постачальником великого обсягу чи кінцевим користувачем, наша овальна серія ZP2 забезпечує надійність, необхідну для точного поводження.
Основні технічні характеристики та характеристики
1. Широкий діапазон технічних характеристик
Щоб забезпечити ідеальне прилягання до кожної тонкої деталі, ми пропонуємо 12 стандартних специфікацій для овальних вакуумних присосок ZP2:
Компактні розміри:3,5×7, 4×10, 5×10, 6×10 мм.
Середня довжина:4×20, 5×20, 6×20, 8×20 мм.
Розширене охоплення:4×30, 5×30, 6×30, 8×30 мм.
2. Досконалість матеріалів у певній галузі
Ми використовуємо високоякісні матеріали, щоб відповідати вашому робочому середовищу:
Високоякісний силікон і NBR:Для універсальних і високотемпературних завдань.
Антистатичні (ESD) матеріали:Необхідний для обробки друкованих плат і напівпровідників.
Аксесуари з нержавіючої сталі:Спеціалізовані конфігурації, оптимізовані для індустрії літієвих батарей.
Основні переваги та особливості
Оптимізовано для замкнутих просторів:Вузький профіль овальних вакуумних присосок ZP2 дозволяє з високою щільністю забирати на переповнених друкованих платах або вузьких профілях упаковки, де круглі чашки просто не підходять.
Покращена стабільність зчеплення:Подовжена область всмоктування забезпечує більший «слід» на тонких предметах, таких як труби або ущільнювальні стрічки, значно знижуючи ризик нахилу або ковзання заготовки.
Гнучка установка:Підтримує як вертикальні, так і бічні вакуумні входи. Кожну чашку можна поєднати з адаптером або буферним кронштейном (хід 6–50 мм), щоб зменшити вплив на крихкі поверхні.
Пряме постачання з заводу:Наша китайська фабрика підтримує великий обсяг продукції на складі, забезпечуючи короткі терміни виконання та конкурентоспроможні ціни для глобальних закупівель.
Типові сценарії застосування
Електроніка та напівпровідники:Складання друкованої плати, виготовлення гнучкої друкованої плати та розміщення електродів батареї.
Автомобільні запчастини:Овальні вакуумні присоски ZP2 часто використовуються для транспортування та складання ущільнювальних смуг, подовжених декоративних деталей і пластикових профілів.
Упаковка та логістика:Швидке етикетування, запаювання та сортування подовжених пакетів.

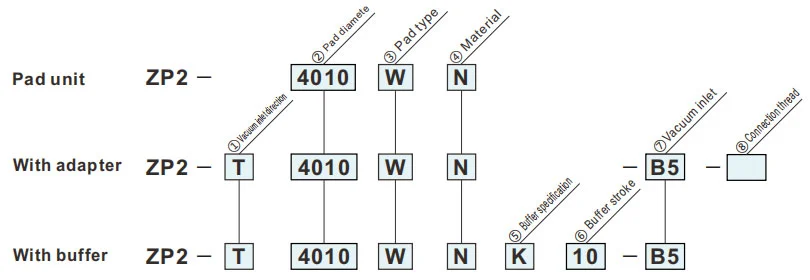

Як замовити
- Для заготовок з обмеженнями на адсорбційній поверхні.
| ①Напрямок входу вакууму | ⑦Вакуумний вхід | ⑧З’єднувальна різьба | ||
| T | Вертикальний |
|
B5 |
— |
|
B50406 |
— | ||
| R | бічний |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Розмір колодки | |
| 3507 | 3,5 х 7 |
| 4010 | 4 х 10 |
| 5010 | 5 х 10 |
| 6010 | 6 х 10 |
| 4020 | 4 х 20 |
| 5020 | 5 х 20 |
| 6020 | 6 х 20 |
| 8020 | 8 х 20 |
| 4030 | 4 х 30 |
| 5030 | 5 х 30 |
| 6030 | 6 х 30 |
| 8030 | 8 х 30 |
| ③Тип колодки | |
| W | Овальний |
| ⑦Вакуумний вхід | |
| B5 | M5x0,8 (мама) |
| 04 | ø4Установка одним дотиком |
| 06 | ø6Установка одним дотиком |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Специфікація буфера | |
| K | Необертова |
| ⑥Буферний хід | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑧З’єднувальна різьба | |
| A5 | M5x0,8 (внутрішній) |
| B5 | M5x0,8 (мама) |
Розміри (мм)
Зелений символ — індивідуальні моделі.
пп
Тип куба
| Модель | A | B | C | D | øE | Y | |||
|
② Pad Розмір |
③ Pad типу |
④ Pad матеріал |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Модель для посилання: ZP2-4030WS
Монтажні розміри адаптера
Застосовна накладка: 3507 Вт/4010 Вт/5010 Вт/6010 Вт
Застосовна панель: 4020 Вт/5020 Вт/6020 Вт/8020 Вт
Застосовна панель: 4030 Вт/5030 Вт/6030 Вт/8030 Вт
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
