Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

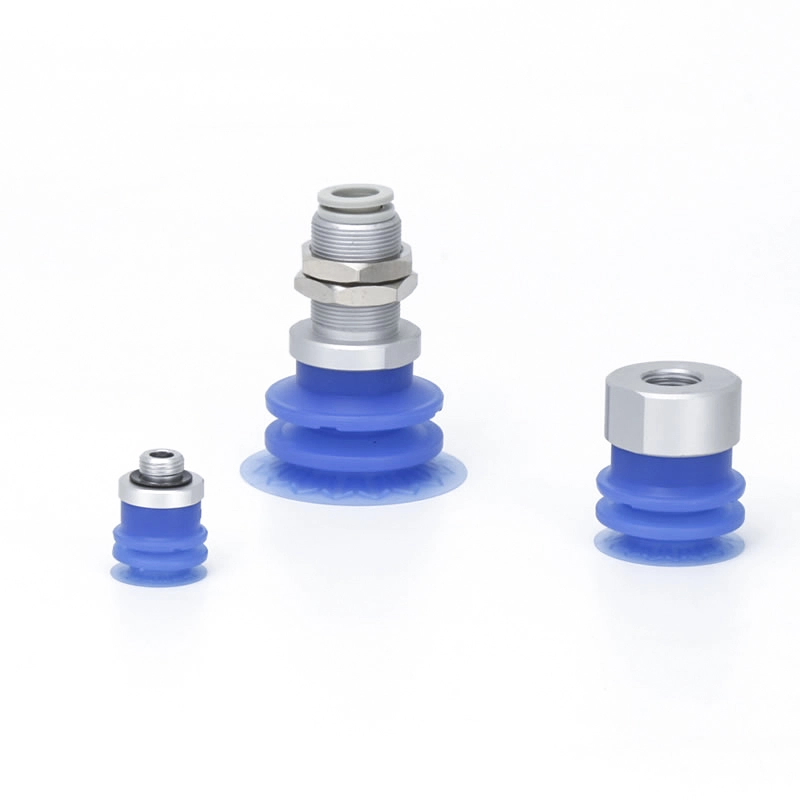

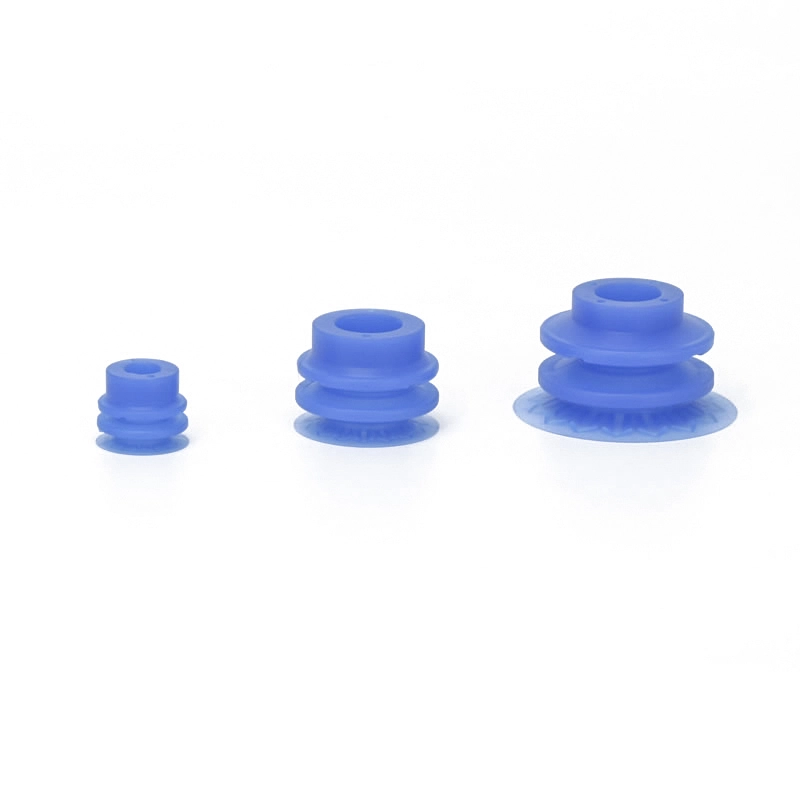

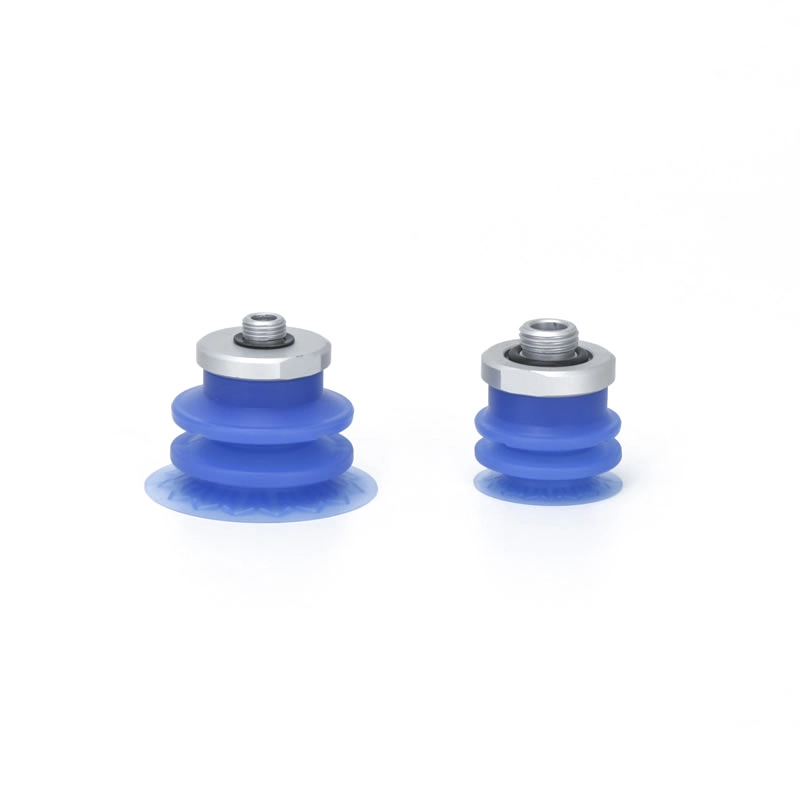

Сильфонні 2,5-ступінчасті вакуумні присоски ZP3P-JT
Для сильфонних 2,5-ступінчастих вакуумних присосок ZP3P-JT спеціалізовані для високоточної обробки тонких, гнучких і легко деформованих матеріалів. Вони широко застосовуються в автоматизованих лініях пакування харчових, медичних і споживчих товарів, забезпечуючи стабільний захват плівкових пакетів, пластикових листів і м'якої упаковки. Завдяки гнучкій ущільнювальній кромці та гігієнічним силіконовим матеріалам вони забезпечують стабільне зчеплення, зменшують деформацію та підтримують чисту та ефективну роботу у високошвидкісних автоматизованих середовищах.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Сильфонні 2,5-ступінчасті вакуумні присоски ZP3P-JT
2,5-ступінчастий вакуумний блок із сильфоном серії ZP3P

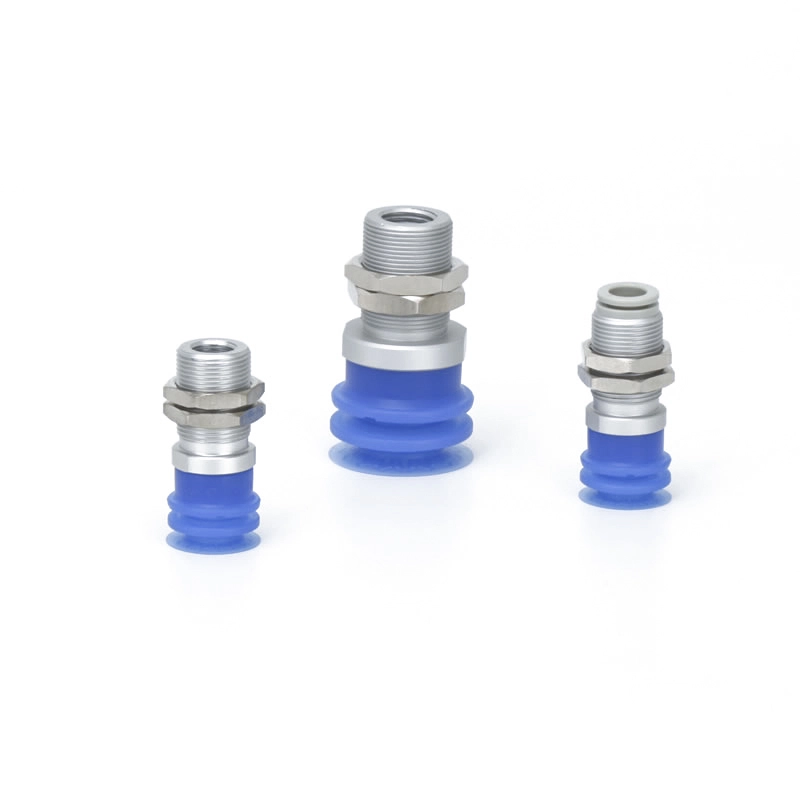

Серія ZP3P-T із сильфонним адаптером, 2,5-ступеневі вакуумні підкладки
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Основні переваги сильфонних 2,5-ступінчастих вакуумних присосок ZP3P-JT
Оптимальна адаптація та гнучкість:Сильфонна структура та гнучка спідниця пристосовуються до нерівних або вигнутих поверхонь плівки, забезпечуючи надійне захоплення.
Чудовий ефект амортизації:Акордеонна конструкція поглинає вібрацію під час високошвидкісних операцій, зменшуючи деформацію плівки.
Компенсація висоти:Багатоступеневі шари дозволяють працювати з плівками різної товщини без втрати всмоктування.
Зменшена шкода/маркування:М’який силікон і спеціальні спідниці захищають делікатну упаковку, запобігаючи зморшкам, розривам або слідам.
Універсальна обробка матеріалів:Підходить для харчових, медичних і косметичних пакувальних плівок, а також для тонких пластикових і етиленових листів.
Спрощений дизайн:Одношарові або багатошарові конфігурації підтримують легку установку та інтеграцію в автоматизовані системи підбору та розміщення.
FAQ
Для чого використовується серія ZP3P-JT?
Сильфонні 2,5-ступеневі вакуумні присоски ZP3P-JT використовуються для обробки гнучких плівок і тонких матеріалів, що деформуються. Вони широко застосовуються в харчовій та медичній упаковці, включаючи пакети для напоїв, пакети для порошку та фармацевтичну упаковку, а також для логістичного сортування та автоматизованої обробки плівки.
Чи є можливість зменшити деформацію мішка?
Так, гнучка ущільнювальна спідниця та оптимізована структура ребер допомагають рівномірно розподілити тиск
Зводить до мінімуму зморшки, протікання та деформацію під час використання
Які ключові особливості присоски ZP3P-JT?
2,5-ступеневі сильфонні вакуумні присоски ZP3P-JT мають 2,5-ступінчасту сильфонну структуру, що забезпечує поєднання гнучкості та амортизації. Його спідниця має посилену реберну конструкцію, що ефективно покращує як герметичність, так і стабільність. Плоска поверхня всмоктування забезпечує надійне захоплення тонкоплівкових матеріалів, а пристрій підтримує прискорення до 4G, ефективно пригнічуючи вібрацію та деформацію.
Чи підходять вони для високошвидкісних програм?
Так, призначений для високошвидкісних автоматизованих виробничих ліній
Стабільна продуктивність при швидкому прискоренні/уповільненні (до 4G)
Ідеально підходить для швидкого збору та пакування

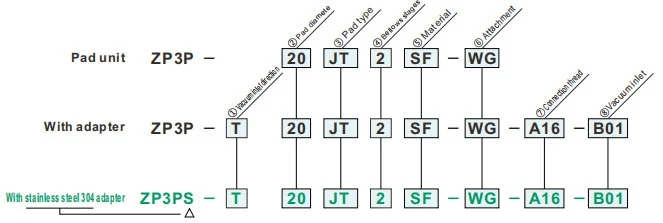

Як замовити
- Для адсорбційного перенесення заготовок з гнучкою м’якою плівковою упаковкою

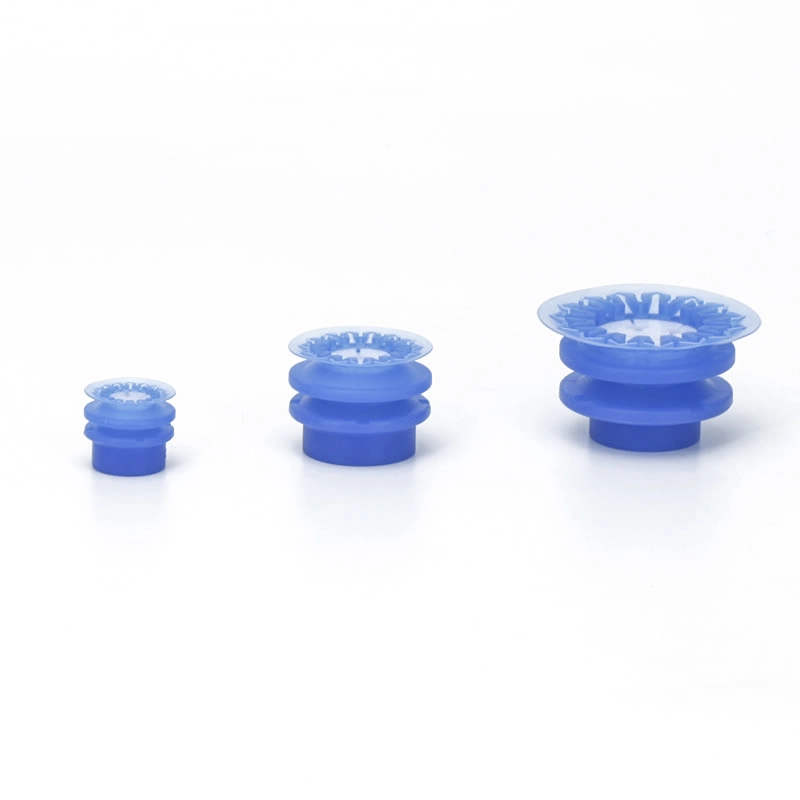

- Спідниця з тонкої плівки та ребра спеціальної форми
- Плоска насадка для зменшення зморшок
- Прокладка синього кольору, яку легко відрізнити за кольором під час перевірки забруднення
Технічні характеристики
| Діапазон робочих температур | - 30 ~ 90 ℃ | |
| Pad | матеріал | Силіконова гума |
| Колір | Синій | |
| Твердість (Шор A:±5°) | A40/S | |
| вкладення | матеріал | Синтетична смола / нержавіюча сталь |
| Колір | Білий | |
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки (мм) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Тип колодки | |
| JT | Тип сильфона |
| ④Етапи сильфона | |
| 2 | 2,5-Ступінь |
| ⑤Матеріал | |
| SF | Силіконова гума |
| ⑥Додаток | |
| Нуль | Без вкладення |
| W | Насадка з великим отвором |
| WF | Плоске кріплення |
| WM | Сітчасте кріплення |
| РГ | Пористе кріплення |
| ⑦З’єднувальна різьба | ⑧Вакуумний вхід | Діаметр колодки | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Нуль | - | Чоловік нитка |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Жінка нитка |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Чоловік нитка |
A16 | М16 х1,0 | Жінка нитка |
B01 | Rc1/8 | ● | - |
| В один дотик припасування |
08 | Rc1/4 | ● | - | |||
| A20 | М20 х1,0 | Жінка нитка |
B02 | 8 мм | - | ● | |
| В один дотик припасування |
10 | 10 мм | - | ● | |||
| вкладення | W | WF | WM | РГ | |
| Зображення частини |
|
|
|
|
|
| опис | Збільшений розмір отвору для забезпечення швидкості всмоктування Сумісний з вакуумними повітродувними насосами |
Для зменшення зморшок Для тонких заготовок з невеликою деформацією. Всмоктувальний отвір ущільнений плоскою поверхнею для придушення всмоктування заготовки Обмежує рух спідниці та зменшує пошкодження заготовки |
Запобігає проникненню сторонніх речовин у труби. Легко перевірити на засмічення та легко очистити. Знижена частота заміни всмоктувального фільтруючого елемента. | - | |
| Номер деталі | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
