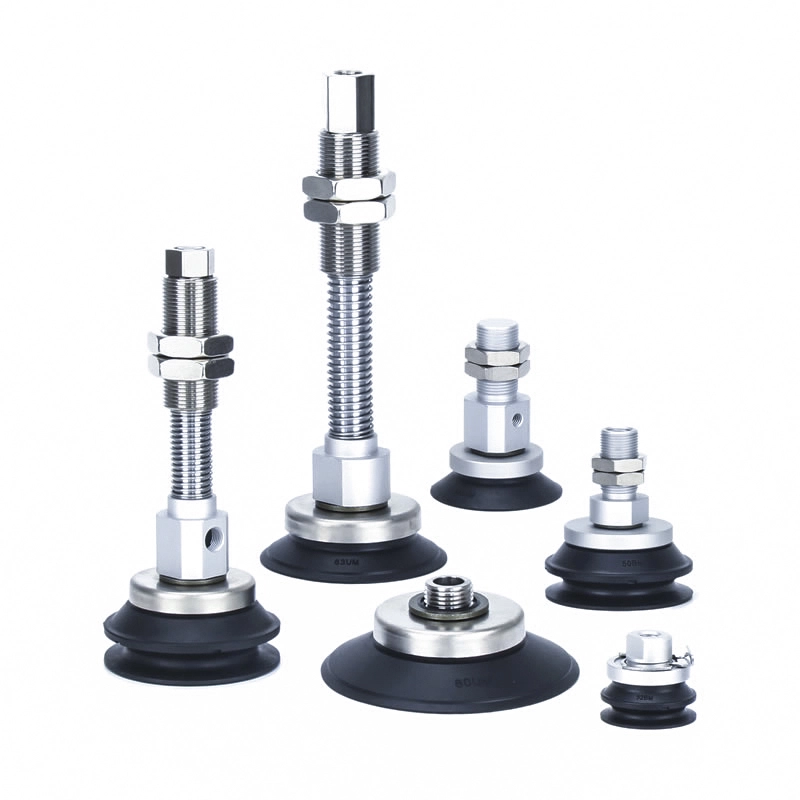

Вакуумні присоски високої жорсткості ZP3E

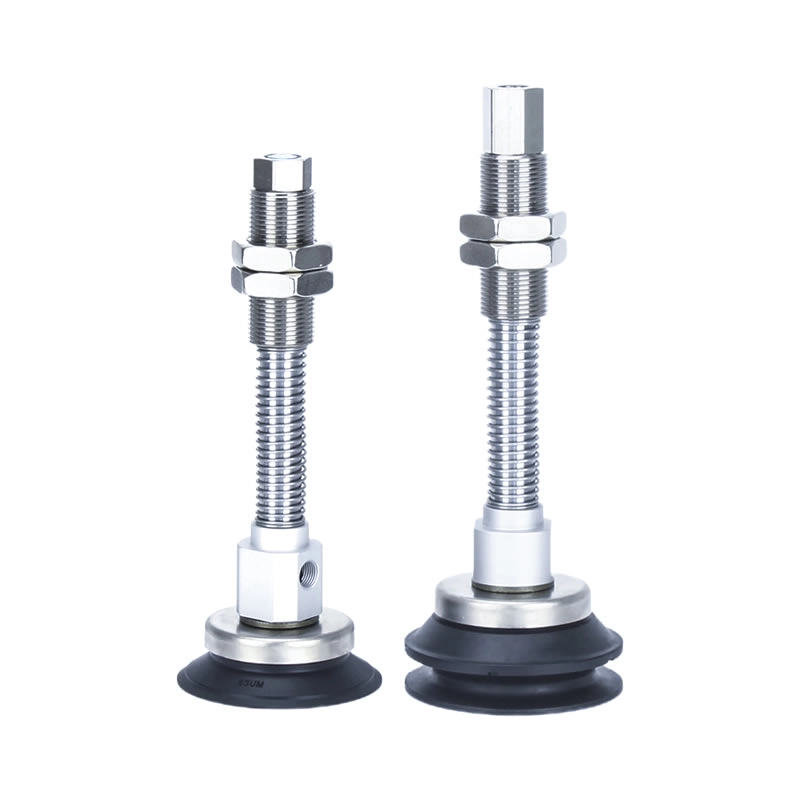

Вакуумний блок високої жорсткості серії ZP3E

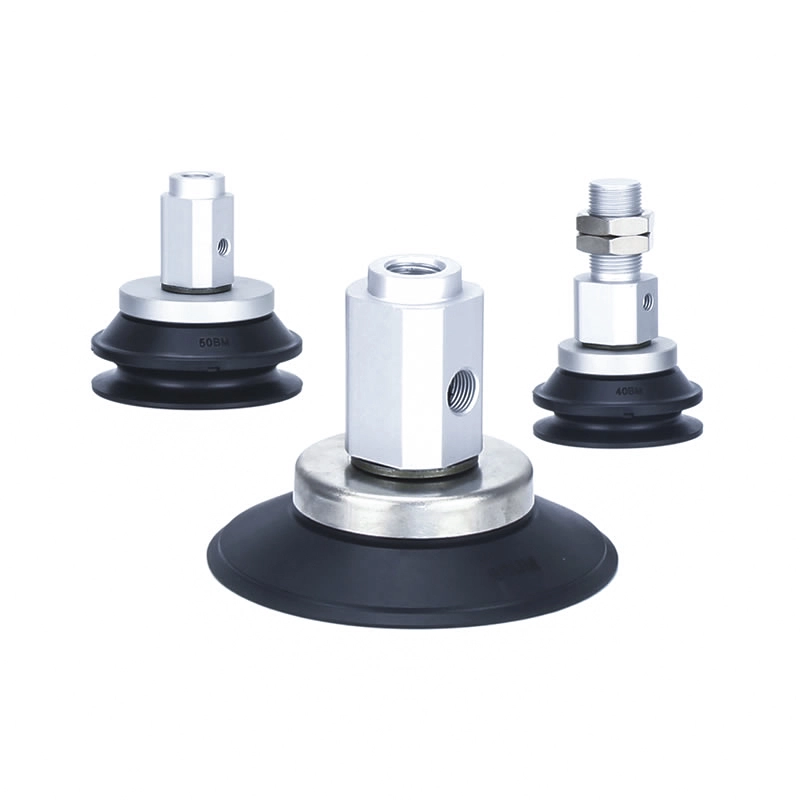

Серія ZP3E-T з вакуумними накладками високої жорсткості адаптера

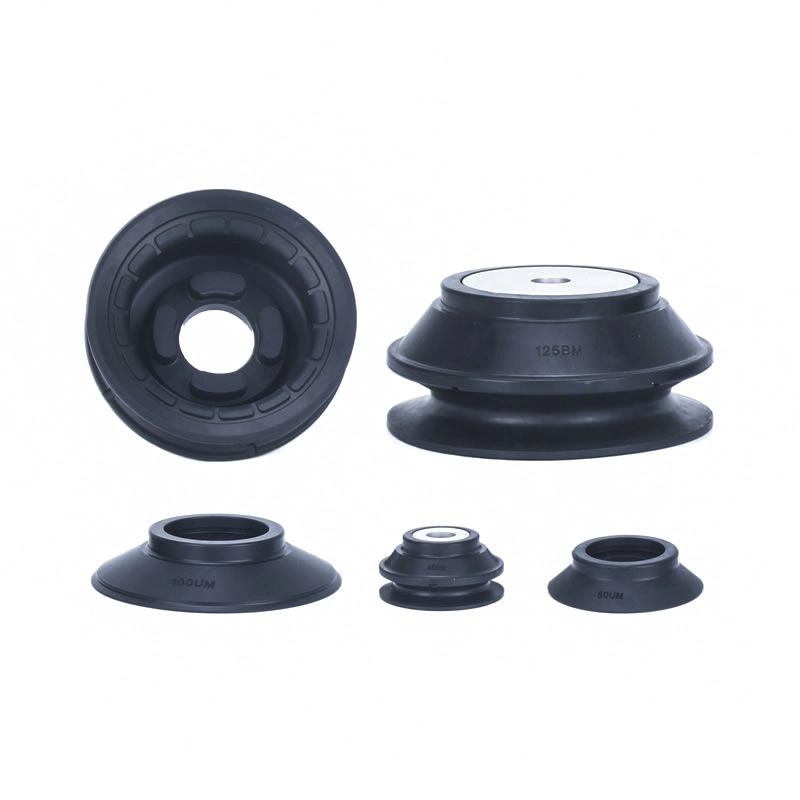

Серія ZP3E-T з буферними вакуумними накладками високої жорсткості

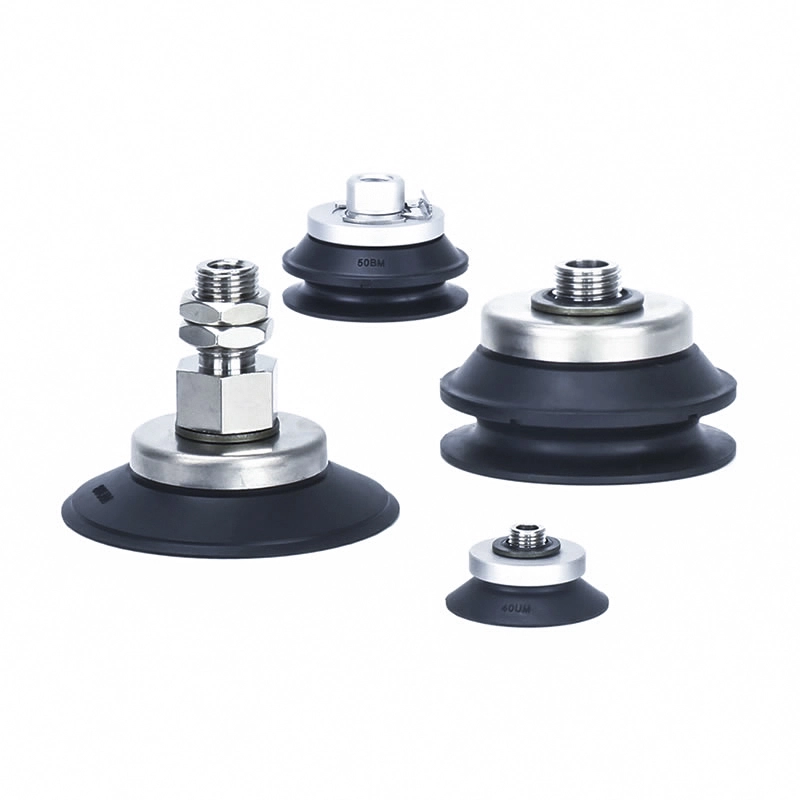

Серія ZP3E-Y з вакуумними накладками високої жорсткості адаптера
Серія ZP3E-Y з буферними вакуумними прокладками високої жорсткості
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски високої жорсткості ZP3E — це вакуумні чаші промислового класу, призначені для обробки великих навантажень із заготовками великої площі. Вони ідеально підходять для застосувань, що вимагають міцної адгезії, високої герметичності та стабільного захоплення навіть на нерівних або злегка проникних поверхнях.
Ключові характеристики
Можливість транспортування у важких умовах
Вакуумні присоски високої жорсткості ZP3E розроблені спеціально для великих і важких заготовок, таких як картон, скляні панелі та металеві листи.
Діапазон діаметрів:від 32 мм до 125 мм
Доступні в одношаровій і двошаровій конфігураціях
Покращена продуктивність ущільнення
Рифлена поверхня всмоктування покращує стабільність захоплення та підтримує вакуум
Ущільнювальна структура у формі гармошки адаптується до похилих або нерівних поверхонь
Забезпечує надійне зчеплення навіть зігнутих або нерівних заготовок
Оптимізовано для пористих матеріалів
Підходить для картону, картону та інших водопроникних матеріалів
Ефективно працює з високопоточними вакуумними системами
Підтримує постійне всмоктування, незважаючи на невеликий витік повітря
Гнучка установка
Кілька варіантів монтажу для різних налаштувань автоматизації
Сумісний з роботами та автоматизованими виробничими лініями
Додатки
Обладнання промислової автоматизації
Машини для формування паперових коробок:Транспортування та розміщення картонних листів
Пакувальні системи:Складайте та переміщуйте важкі коробки та матеріали
Роботизована автоматизація:Стабільний захват і швидке звільнення на складальних лініях
Обробка заготовок
Обробка скла:Обробка гладких важких скляних панелей без слідів
Металеві та пластикові листи:Сталеві пластини, алюмінієві листи та товсті пластикові дошки
Логістика та складування:Автоматизоване укладання важкої продукції
Переваги продуктивності
Конструкція високої жорсткості забезпечує стійкість під час переміщення великих вантажів.
Конструкція без слідів захищає чутливі поверхні, наприклад скло, від пошкодження.
Надійна здатність утримувати вакуум забезпечує надійну роботу в складних умовах.
Вакуумні присоски високої жорсткості ZP3E підходять для використання в електронній, автомобільній, логістичній та виробничій промисловості.
Чому варто вибрати вакуумні чашки ZP3E китайського виробництва
Економічне виробництво з надійною продуктивністю
Зріла технологія з використанням високоякісного силікону та вдосконаленого вакуумного ущільнення
Широкий асортимент продукції для задоволення різноманітних промислових потреб
Стабільний ланцюжок поставок забезпечує швидку та послідовну доставку

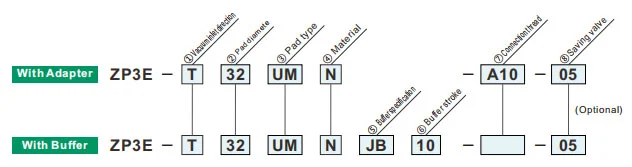

Як замовити
| ②Діаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| UM | Плоский тип з пазом |
| BM | Сильфонного типу з ребрами і канавкою |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑧Тарілка | |
| Нуль | Без пластини |
| P | З тарілкою |
|
Модель
②Діаметр колодки (мм)
|
Плоский тип з пазом (UM) | Сильфонний тип з ребрами і пазом (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| Y | бічний |
| ②Діаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Тип колодки | |
| UM | Плоский тип з пазом |
| BM | Сильфонного типу з ребрами і канавкою |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑦Вакуумний вхід | ZP3E-T /Вертикаль | ZP3E-Y /Бічна | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Зовнішня різьба | A10 | М10 х1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | М16 х1,5 | — | ● | — | — | |
| AL14 | М14 х1 | ● | — | ● | — | |
| AL16 | М16 х1,5 | — | ● | — | ● | |
| Внутрішня нитка | B8 | М8 х1,25 | ● | — | ● | — |
| B10 | М10 х1,5 | ● | — | — | — | |
| B12 | М12 х1,75 | — | ● | — | ● | |
| B18 | М18 х1,5 | — | ● | — | — | |
| ⑤Специфікація буфера | |
| JB | Обертовий (латунь, із втулкою) |
| JF | Обертовий (сталь, із втулкою) |
| KB | Необертовий (латунь, із втулкою) |
| ⑦Вакуумний вхід | A14 | Нуль | A18 | Нуль | |
| M14x1 | М18х1,5 | М18х1,5 | М22х1,5 | ||
| ⑥Буферний хід | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 мм | ● | ● | ● | ● |
| 20 | 20 мм | ● | — | — | — |
| 25 | 25 мм | — | ● | ● | ● |
| 30 | 30 мм | ● | ● | ● | ● |
| 50 | 50 мм | — | ● | ● | ● |
| 75 | 75 мм | — | ● | ● | ● |
| 100 | 100 мм | — | — | — | ● |
| ⑧Зберігаючий клапан з фіксованим отвором | |||
| розмір (мм) |
Діаметр колодки | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | довідка СВКС |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Реактивна сила пружини
| З'єднувальна різьба | Момент затягування ±5% [Н·м] | Хід буфера (мм) | Реактивна сила пружини [Н] | ||
| Латунь, із втулкою (JB/KB) | Сталь, з втулкою (JF) | При 0 ударі | На повному ходу | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
