Вакуумне всмоктування є основним рішенням для «гнучкого захвату» в промисловій автоматизації з чотирма основними перевагами: непошкоджувальний захват, адаптованість до заготовок із кількох матеріалів/нестандартних деталей, чистий захист навколишнього середовища та гнучке функціонування. Він може бути адаптований до різних галузевих характеристик заготовок (тонкі/товсті, точні/грубі, санітарні/стандартні).

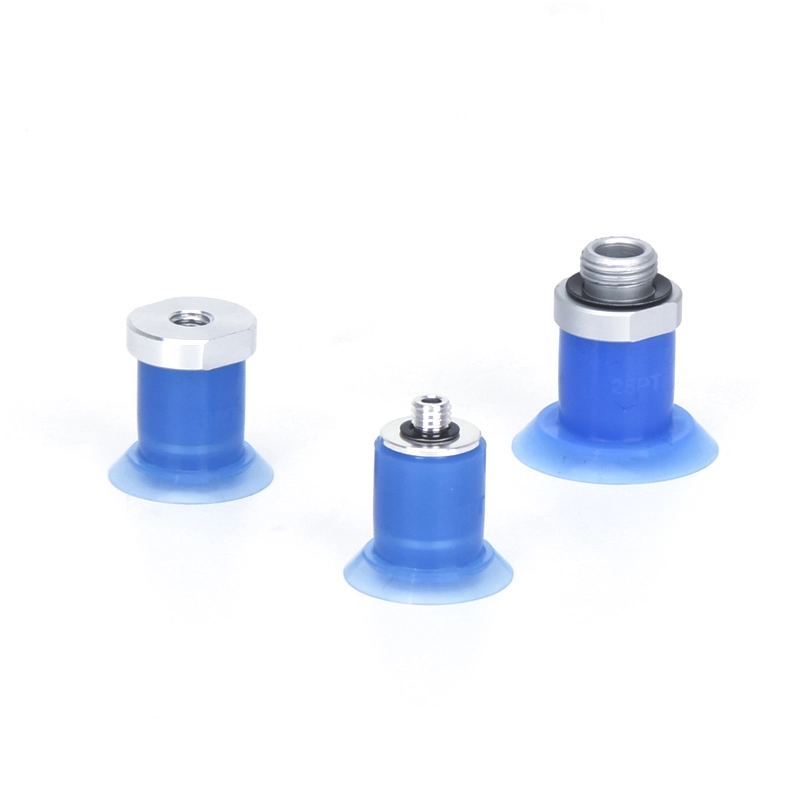

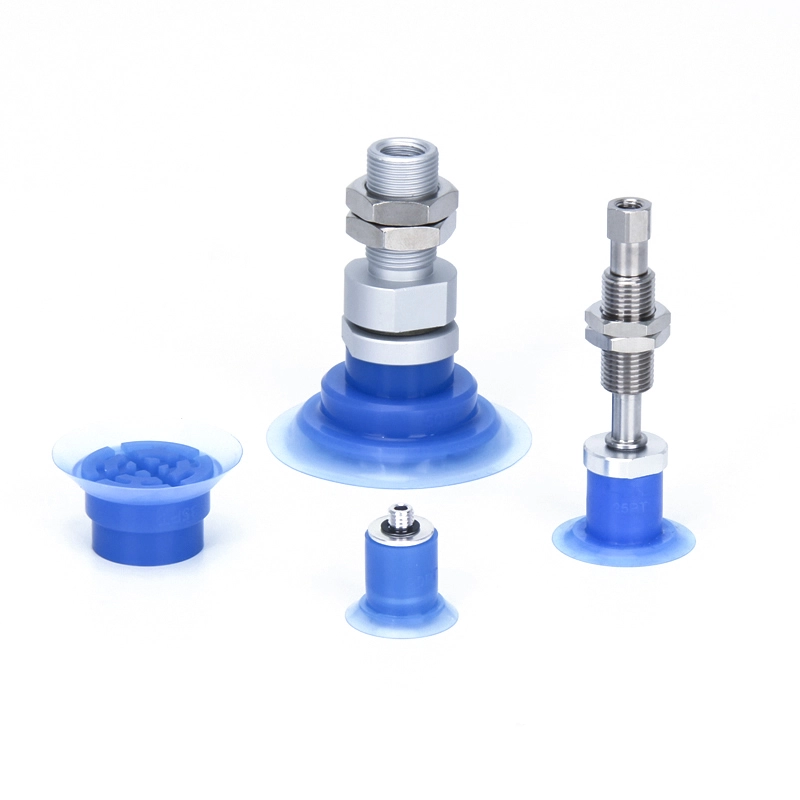

Для плівкових адсорбційних вакуумних присосок ZP3P-PT
Для плівкової адсорбції. Вакуумні присоски ZP3P-PT призначені для обробки гнучких плівок і тонких матеріалів в автоматизованих системах. Ідеально підходить для упаковки харчових продуктів і медичного обладнання, вони забезпечують герметичний захват пакетів і плівок без зморшок. Завдяки силікону FDA, гнучким ущільнювальним спідницям і міцній адгезії вони підтримують точне поводження на пакувальних лініях, у логістиці та в важливих для гігієни галузях.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Для плівкових адсорбційних вакуумних присосок ZP3P-PT
Вакуумний блок серії ZP3P

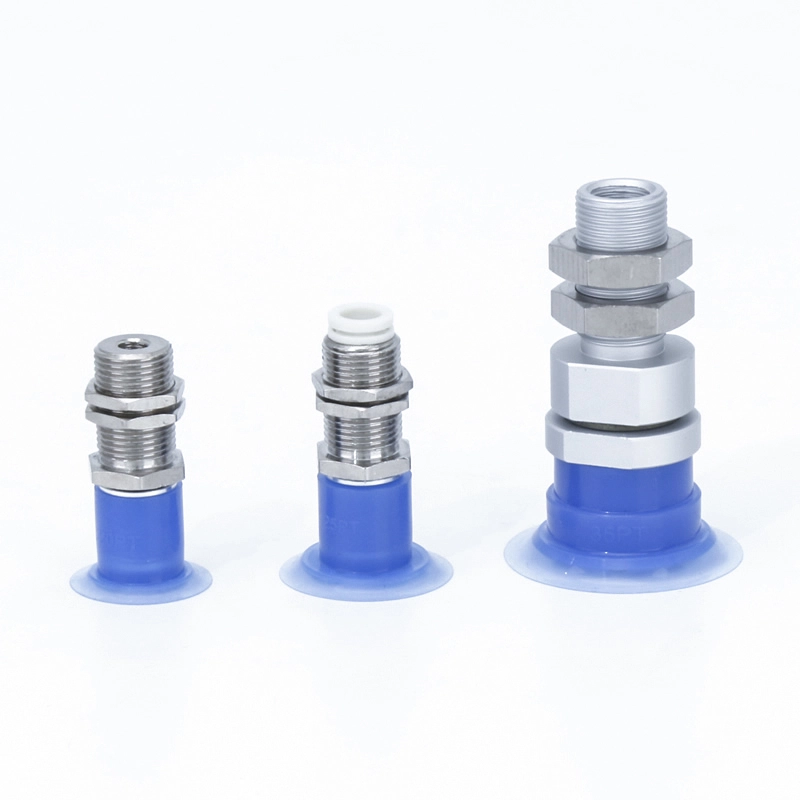

Серія ZP3P-T з адаптерними вакуумними пластинами

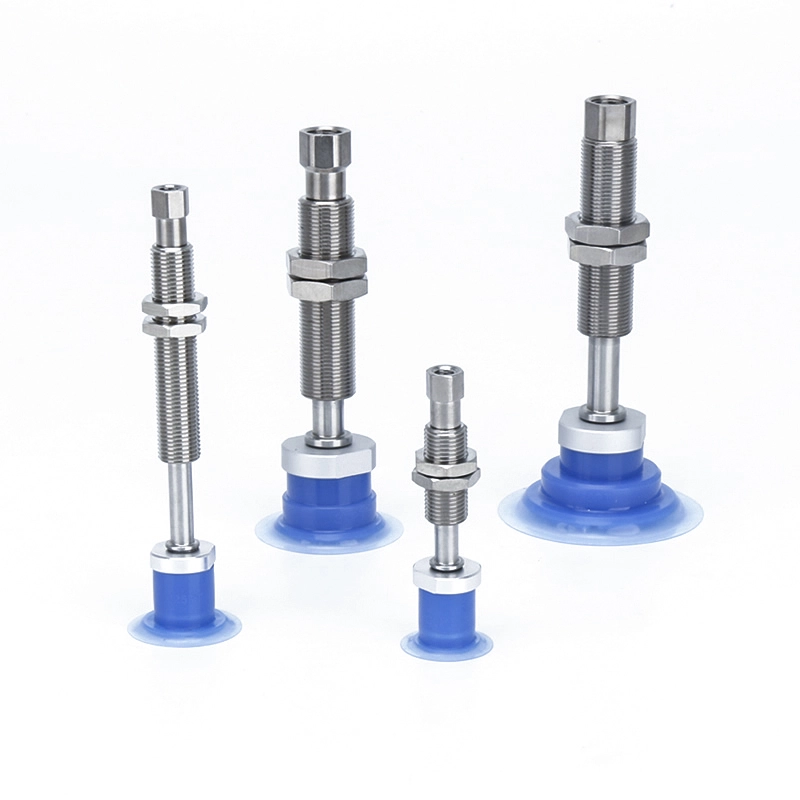

Серія ZP3P-T з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Застосування для плівкових адсорбційних вакуумних присосок ZP3P-PT
Харчова та медична упаковка
Призначений для обробки рідких і порошкових упаковок
Підходить для мішків для напоїв, пакетів для соусу, мішків для сухого молока та мішків для борошна
Спеціальна ущільнювальна спідниця забезпечує щільне зчеплення без зморшок або протікання
Медичні пакувальні рішення
Використовує силіконові матеріали класу FDA для високих гігієнічних вимог
Ідеально підходить для інфузійних пакетів і фармацевтичних пластикових упаковок
Підтримує автоматизовані процеси сортування та пакування
Обробка тонкої плівки та гнучкого матеріалу
Обробляє харчову плівку, харчову пакувальну плівку, надувні пакети
Дозволяє виконувати такі операції, як відкриття мішка, обгортання плівкою та перенесення
Гнучкий край спідниці забезпечує стабільне ущільнення на м'яких поверхнях

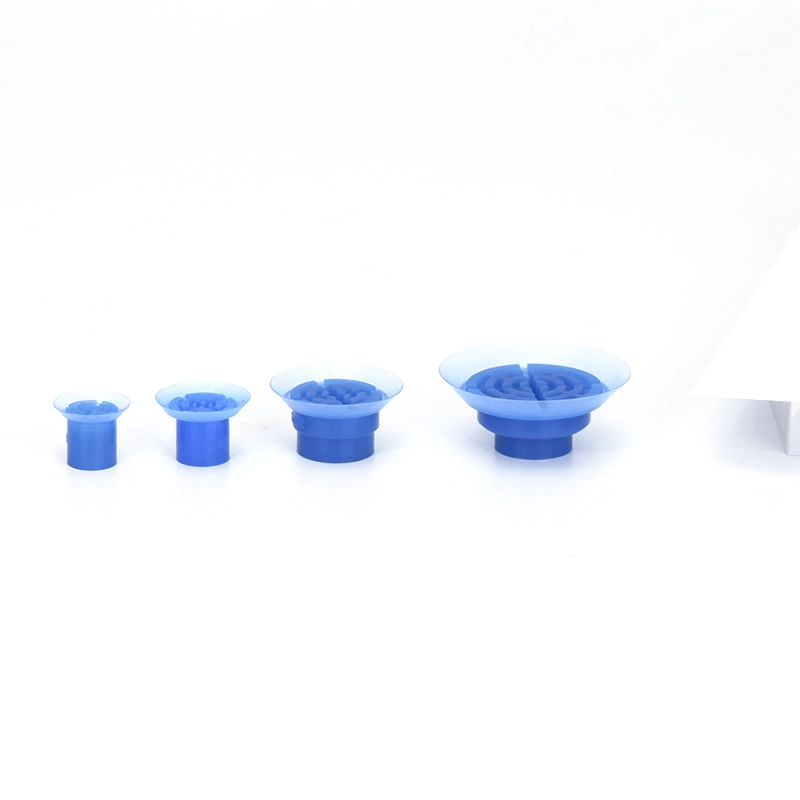

Основні характеристики вакуумних присосок для плівкової адсорбції ZP3P-PT
Оптимізовано для гнучких матеріалів
Призначений для тонких плівок і деталей, що деформуються
Забезпечує стабільне всмоктування навіть легких, м’яких матеріалів
Покращена продуктивність ущільнення
Спеціальна структура спідниці покращує герметичність і контактну стійкість
Зменшує витік вакууму під час високошвидкісної автоматизації
Гігієнічні варіанти матеріалів
Синій силіконовий матеріал підтримує виявлення забруднення
Підходить для харчової, косметичної та фармацевтичної промисловості
Промислова сумісність
Вакуумні присоски ZP3P-PT для плівкової адсорбції сумісні з:
Автоматичні лінії пакування
Логістичні системи сортування (наприклад, обробка кур’єрської сумки)
Автоматизація складу електронної комерції
Процеси упаковки електронних компонентів
Вони особливо ефективні для високоточних систем підйому та розміщення, що обробляють тонкі гнучкі матеріали.
Додаткові переваги
Підходить для етиленових листів, пластикових плівок і гнучких пакувальних матеріалів
Підтримує автоматизацію легкої промисловості з суворими вимогами гігієни
Забезпечує безпечне поводження без пошкодження та деформації заготовки

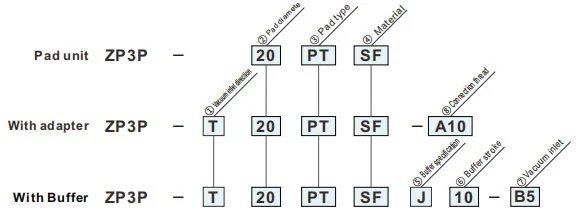

Як замовити
- Добре підходить для упаковки плівки
- Блокнот синього кольору
- Зменшення витоку
- Зменшення зморшок, утворених на тонких заготовках (плівці, вінілі та ін.) під час адсорбції
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ②Діаметр колодки (мм) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Тип колодки | |
| PT | Тип спідниці тонкої плівки |
| ④Матеріал | |
| SF | Силіконова гума |
| ⑤Специфікація буфера | |
| J | Обертовий |
| K | Необертова |
| ⑥Буферний хід | |
| 10 | 10 мм |
| 20 | 20 мм |
| 30 | 30 мм |
| 40 | 40 мм |
| 50 | 50 мм |
| ⑦Вакуумний вхід | ø20,ø25 | ø35,ø50 | ||
| Внутрішня різьба | B5 | М5×0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Підгонка в один дотик | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Фітинг барби | N4 | ø4 нейлонова трубка | ● | 一 |
| U4 | ø4 м'яка трубка | ● | 一 | |
| N6 | ø6 нейлонова трубка | ● | ● | |
| U6 | ø6 м'яка трубка | ● | ● | |
| ⑧З’єднувальна різьба | ø20,ø25 | Ø35,ø50 | ||
| Зовнішня різьба | A5 | М5х0,8 | ● | — |
| A10 | М10х1 | 一 | ● | |
| A12 | М12х1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Внутрішня різьба | B5 | М5х0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Зовнішня різьба | A12-B5 | M12x1 | ● | 一 |
| А12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
