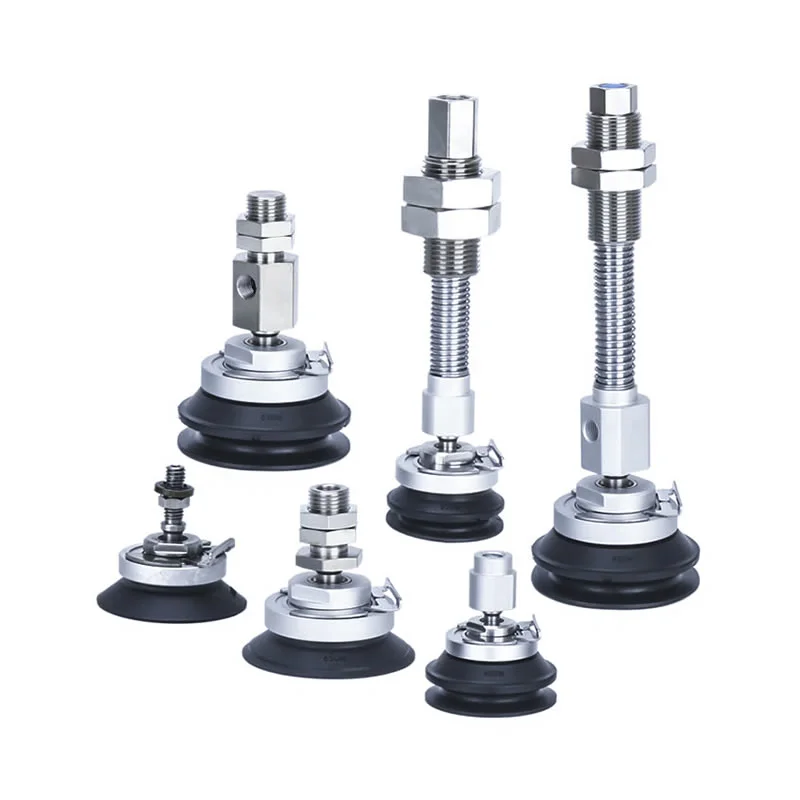

Вакуумні присоски кульового шарніра ZP3E високої жорсткості
Вакуумні присоски кульового шарніра високої жорсткості ZP3E від Китаю Commaelec пропонує індивідуальні рішення для транспортування великих навантажень і великих площ. Завдяки рифленій ущільнювальній поверхні та конструкції кульового шарніра вони забезпечують стабільне зчеплення з нерівними або пористими матеріалами. Ідеально підходить для скла, металевих листів і упаковки, вони забезпечують надійну роботу без слідів в автоматизованих системах.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски кульового шарніра ZP3E високої жорсткості

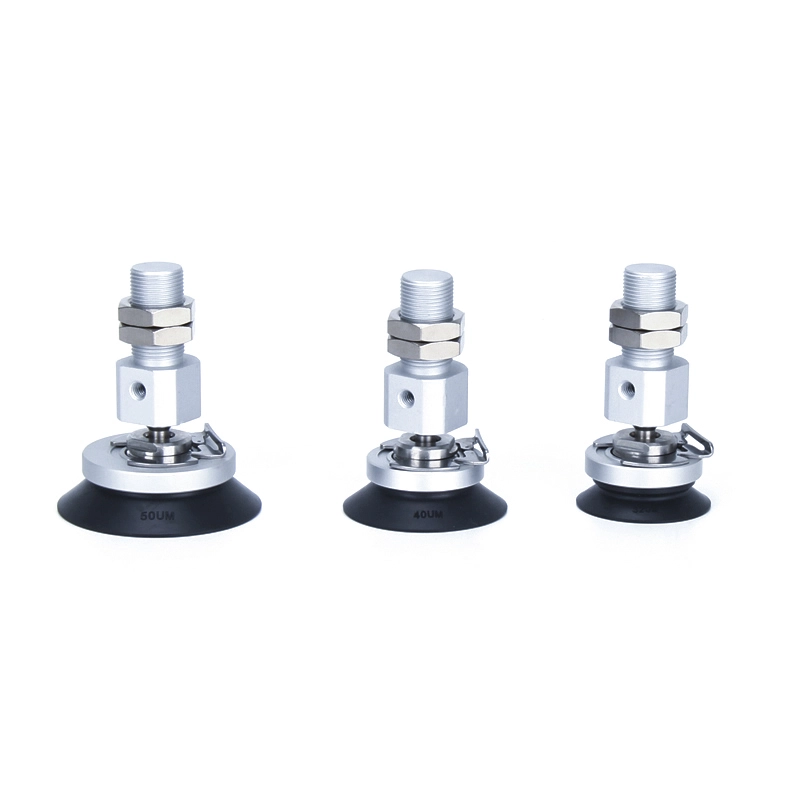

Серія ZP3E-TF з адаптером Вакуумні колодки типу кульового шарніра високої жорсткості

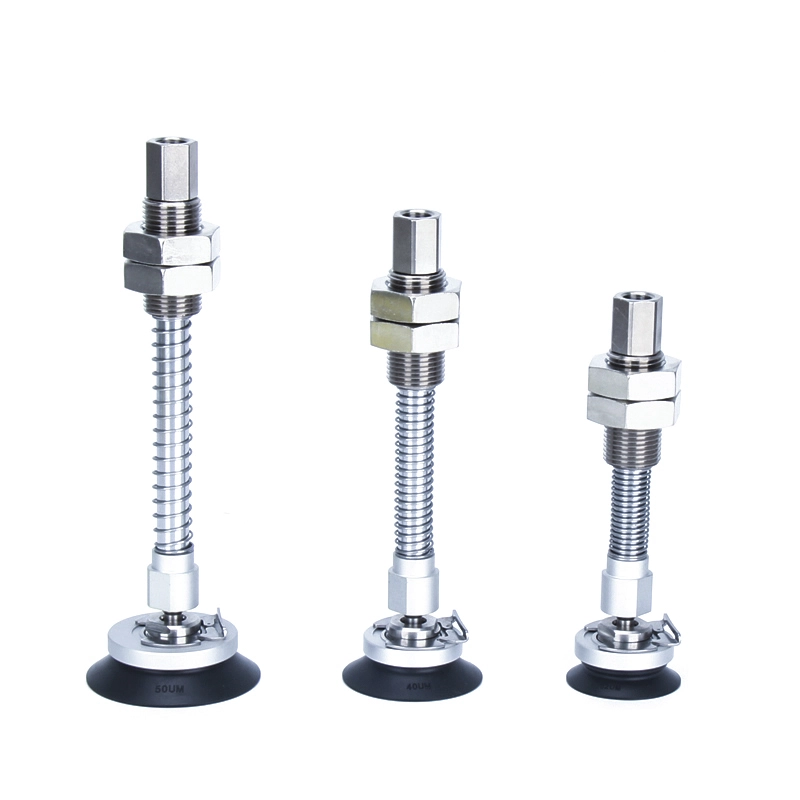

Серія ZP3E-TF із вакуумними накладками типу кульового шарніра високої жорсткості буфера

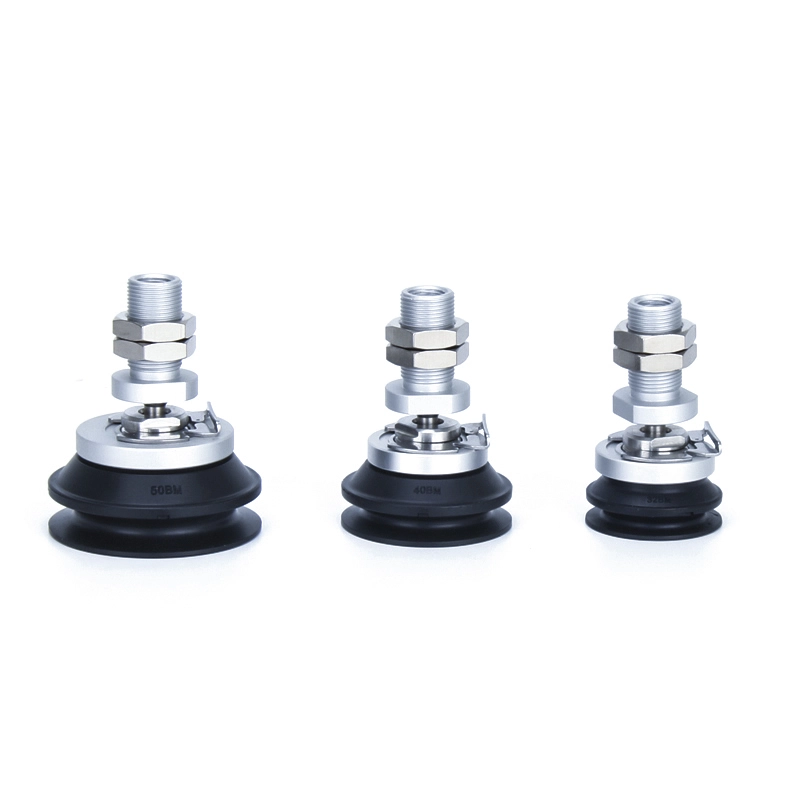

Серія ZP3E-YF з адаптером Вакуумні колодки типу кульового шарніра високої жорсткості

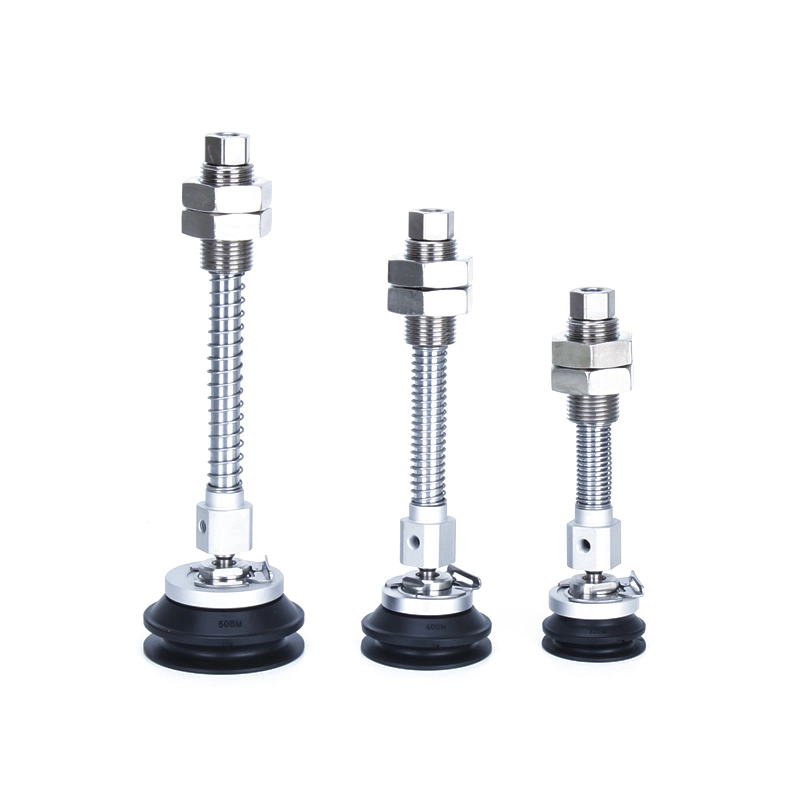

Серія ZP3E-YF із вакуумними накладками типу кульового шарніра високої жорсткості буфера
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски з кульовими шарнірами високої жорсткості ZP3E — це промислові вакуумні присоски, розроблені спеціально для роботи з важкими, великими деталями або деталями з нерівною поверхнею в автоматизованих системах.
Його високоміцна структура забезпечує стабільне захоплення важких матеріалів, таких як скло, металеві листи та картон.
Конструкція кульового шарніра дозволяє регулювати під кількома кутами, дозволяючи чашці автоматично адаптуватися до нахилених або нерівних поверхонь.
Рифлена ущільнювальна поверхня покращує здатність утримувати вакуум, забезпечуючи ефективне всмоктування навіть при роботі з пористими матеріалами.
Ця серія продуктів широко використовується в таких сферах, як роботизована автоматизація, пакування, виробництво автомобілів і обробка скла; він особливо добре підходить для застосування з надзвичайно високими вимогами до сили захоплення, стабільності та гнучкості.
Ключові характеристики
**Висока жорсткість і стабільність**
Спеціально розроблена для важких і великих поверхонь заготовок, таких як скло, металеві листи та картон, ця серія пропонує діапазон діаметрів від 32 мм до 125 мм, з варіантами як для одношарових, так і для двошарових структур. Поверхня має рифлену текстуру, яка ефективно покращує утримання вакууму та забезпечує стабільність захоплення навіть при роботі з пористими матеріалами.
**Функціональність кульового шарніра**
Завдяки вбудованій структурі кульового шарніра пристрій забезпечує гнучке регулювання під різними кутами. Він автоматично компенсує нахилені або нерівні поверхні заготовки, забезпечуючи постійну ефективність ущільнення та надійну силу всмоктування під час динамічних операцій обробки.
**Додатковий механізм буферизації**
Додатковий буферний механізм може бути доданий для поглинання сил удару, що виникають під час контакту присоски з деталлю. Це ефективно захищає як корпус присоски, так і поверхні точних заготовок від пошкоджень. У високочастотних циклічних середовищах ця функція допомагає продовжити термін служби обладнання та підвищити загальну довговічність.
**Варіанти матеріалів**
Вакуумні присоски кульового шарніра високої жорсткості ZP3E виготовлені з використанням високоякісних гумових і силіконових матеріалів, що забезпечує чудову герметизацію та зносостійкість. Антистатичні матеріали доступні як опція, що робить пристрій придатним для використання у виробництві електроніки та в чистих приміщеннях. Крім того, його можна поєднувати з фітингами з нержавіючої сталі, щоб відповідати конкретним вимогам до застосування при виробництві літій-іонних акумуляторів і в суворих промислових умовах.
**Знімний дизайн**
Завдяки модульній структурі вакуумні присоски ZP3E з високою жорсткістю кульового шарніра полегшують регулярне технічне обслуговування та заміну компонентів. Це ефективно мінімізує час простою та скорочує довгострокові експлуатаційні витрати. Крім того, його гнучкі параметри конфігурації дозволяють легко інтегрувати його в широкий спектр автоматизованих систем.

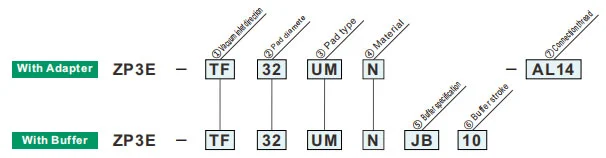

Як замовити
| ①Напрямок входу вакууму | |
| TF | Вертикальний |
| YF | бічний |
| ②Діаметр колодки (мм) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Специфікація буфера | |
| JB | Обертовий (латунь, із втулкою) |
| JF | Обертовий (сталь, із втулкою) |
| ③Тип колодки | |
| UM | Плоский тип з пазом |
| BM | Сильфонного типу з ребрами і канавкою |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑥Буферний хід | |
| 10 | 10 мм |
| 25 | 25 мм |
| 30 | 30 мм |
| 50 | 50 мм |
| 75 | 75 мм |
| 100 | 100 мм |
| ⑦Вакуумний вхід | ZP3E-T /Вертикаль | ZP3E-Y /Бічна | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Зовнішня різьба | AL6 | М6 х1 | ● | — | — | — |
| AL12 | М12 х1,25 | — | ● | — | — | |
| AL14 | М14 х1 | ● | — | ● | — | |
| AL16 | М16 х1,5 | — | ● | — | ● | |
| Жінка | B8 | М8 х1,25 | ● | — | ● | — |
| B12 | М12 х1,75 | — | ● | — | ● | |
Реактивна сила пружини
| Діаметр колодки (мм) |
Момент затягування ±5% [Н·м] | Хід буфера (мм) | Реактивна сила пружини [Н] | ||
| Латунь, із втулкою (JB) | Сталь, з втулкою (JF) | При 0 ударі | На повному ходу | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
