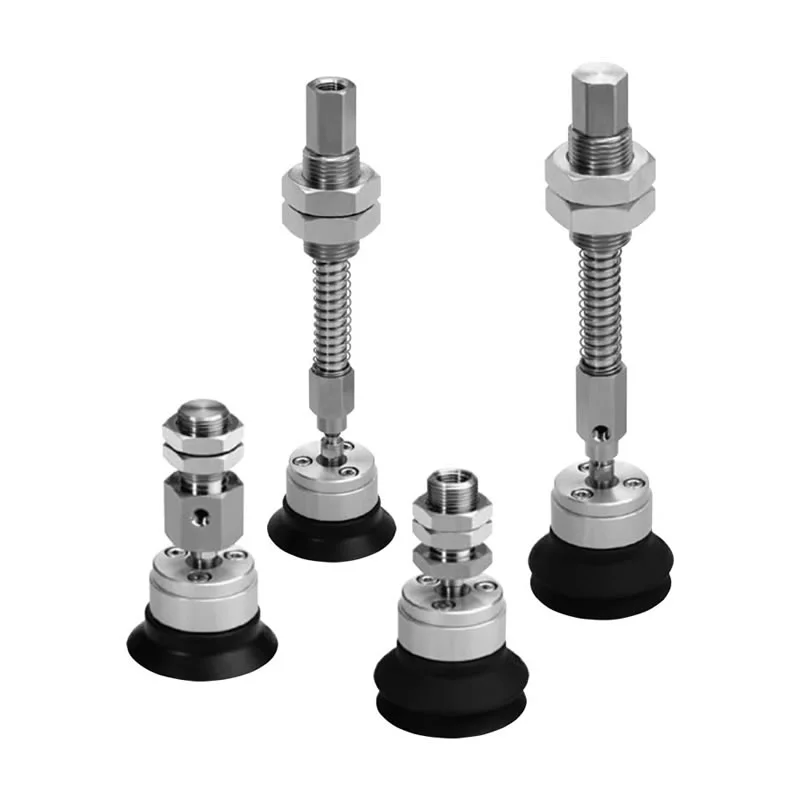

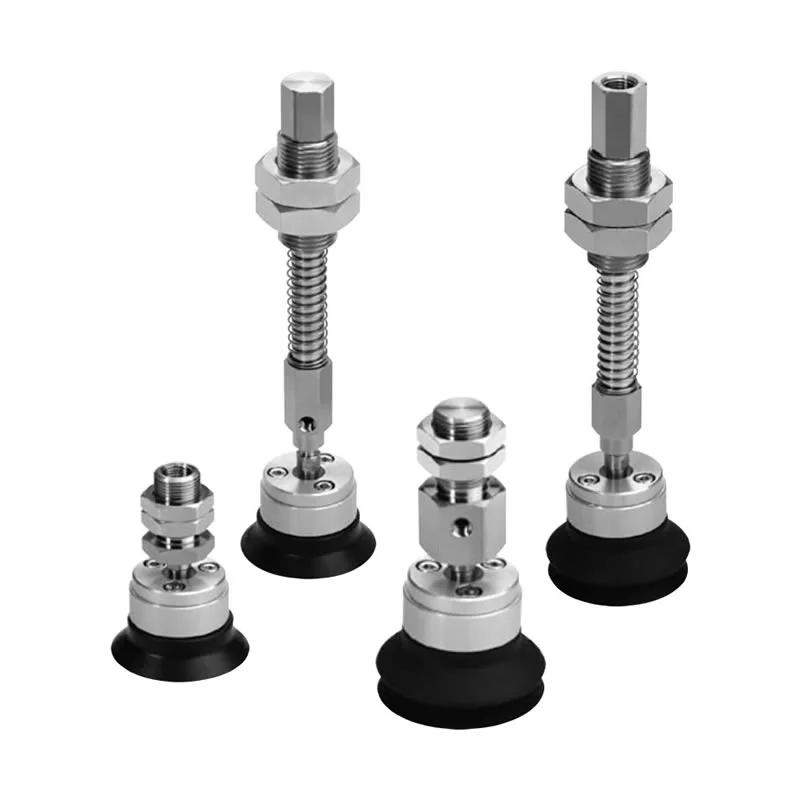

Вакуумні присоски кульового шарніра високої жорсткості ZP2
Як професійний виробник, ми прагнемо забезпечити вас високоякісними вакуумними присосками для кульових шарнірів ZP2 високої жорсткості. Наші продукти відрізняються винятковою стабільністю, що робить їх особливо придатними для роботи з важкими заготовками та деталями з нерівними поверхнями. Унікальна конструкція кульового шарніра автоматично адаптується до нахилених поверхонь, тим самим значно підвищуючи надійність всмоктування. Ця серія продуктів доступна в широкому діапазоні розмірів і матеріалів, включаючи NBR, силікон, PU, FKM і EPR, і може бути налаштована відповідно до ваших конкретних вимог. Крім того, доступна додаткова конструкція буфера, яка забезпечує комплексний захист поверхні крихких деталей.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски кульового шарніра високої жорсткості ZP2
Серія ZP2-TF для надміцних кульових шарнірів із адаптерними вакуумними колодками
Серія ZP2-TF для надміцних кульових шарнірів із буферними вакуумними накладками
Серія ZP2-XF для надміцних кульових шарнірів із адаптерними вакуумними колодками
Серія ZP2-XF для надміцного кульового шарніра з буферними вакуумними накладками
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Будучи виробником економічно ефективних, високоміцних вакуумних присосок із кульовими шарнірами ZP2, Commaelec використовує передові технології вакуумного ущільнення та утримання тиску. Вакуумні присоски з кульовими шарнірами високої жорсткості ZP2 — це потужний вакуумний захват, розроблений для застосування в промисловій автоматизації. Він спеціально розроблений, щоб захоплювати важкі деталі, деталі з нерівною поверхнею або розташовані під нахилом. Поєднуючи структурну структуру високої жорсткості з механізмом кульового з’єднання, ця присоска забезпечує потужну силу захоплення, автоматично регулюючи її кут, щоб оптимально відповідати поверхні заготовки, тим самим підвищуючи стабільність всмоктування та безпеку експлуатації.
Ключові характеристики
Конструкція високої жорсткості:Вакуумні присоски ZP2 з високою жорсткістю кульового шарніра ідеально підходять для роботи з деталями у важких умовах і мають високу стійкість до деформації
Конструкція шарнірного шарніра:Адаптується до нерівних або похилих поверхонь.
Потужне всмоктування:Забезпечує стабільну та надійну транспортно-розвантажувальну роботу.
Кілька розмірів і матеріалів:Пристосовується до різноманітних умов експлуатації.
Додатковий механізм амортизації:Мінімізує контактний вплив і захищає деталь.
Переваги
Висока жорсткість і важкі умови експлуатації
Посилена конструкція, призначена для роботи з важкими заготовками без деформації
Підтримує стабільну силу всмоктування під час безперервної промислової експлуатації
Виробництво Commaelec із суворим контролем якості для тривалого терміну служби
Кульовий шарнір / поворотний дизайн
Дозволяє регулювати кут для прилягання до нерівних або похилих поверхонь
Покращує герметичність і зменшує витік повітря
Підвищує стабільність захоплення в реальному виробничому середовищі
Різноманітні типи накладок
Доступні декілька структур колодок для різних умов заготовки
Підтримує як гладкі, так і злегка текстуровані поверхні
Гнучкий вибір на основі потреб програми
Плоский з ребром
Вакуумні присоски ZP2 з кульовим шарніром високої жорсткості підходять для плоских і гладких поверхонь, таких як металеві листи та скло
Ребриста конструкція покращує герметичність і запобігає ковзанню
Забезпечує послідовне всмоктування у високошвидкісній автоматизації
міхи
Підходить для вигнутих або нерівних поверхонь
Забезпечує ефект амортизації та компенсацію висоти
Зменшує помилки позиціонування під час виконання завдань підбору та розміщення
Широкий вибір матеріалів
NBR:Економічний і зносостійкий для загального використання
Силікон:Підходить для високотемпературних середовищ
PU:Висока міцність для частих операцій
FKM:Відмінна хімічна стійкість
Спеціальні матеріали (наприклад, антистатичні), доступні від Commaelec
Великі діаметри
Вакуумні присоски кульового шарніра високої жорсткості ZP2 доступні в широкому діапазоні діаметрів — від φ40 до φ125 — щоб відповідати різноманітним вимогам до навантаження
Більший діаметр забезпечує більшу силу захоплення важких деталей
Легкий вибір на основі ваги та стану поверхні
Гнучкий монтаж
Підтримує внутрішні та зовнішні різьбові з'єднання
Сумісний з адаптерами та буферними кронштейнами
Варіанти вертикального або бічного вакуумного входу для різних планувань
Параметри буферизації
Додаткова структура амортизації зменшує удар під час контакту
Захищає тендітні поверхні, такі як скло або матеріали з покриттям
Покращує безпеку використання та якість продукції
Додатки
Автоматизовані виробничі лінії та роботизовані руки
Обробка металевих листів, скляних панелей і великих компонентів
Промисловість літієвих батарей та електроніки (доступні варіанти з нержавіючої сталі)
Будь-який сценарій, що вимагає стабільного захоплення важких або нерівних заготовок

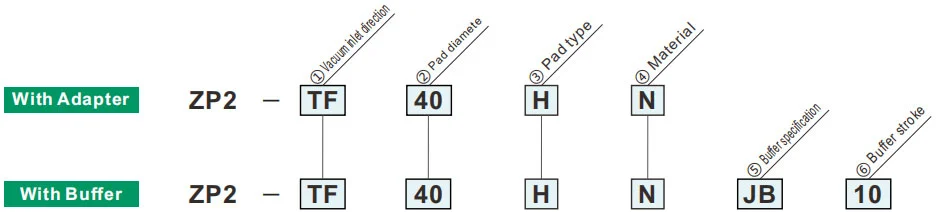

Як замовити
| ①Напрямок входу вакууму | |
| TF | Вертикальний |
| XF | бічний |
| ②Діаметр колодки | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
Зелений символ — індивідуальні моделі
| ⑥Буферний хід | Діаметр колодки | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 мм | ● | ● | ||||
| 25 | 25 мм | ● | ● | ||||
| 30 | 30 мм | ● | ● | ||||
| 50 | 50 мм | ● | ● | ||||
| 75 | 75 мм | ● | ● | ||||
| 100 | 100 мм | — | ● | ||||
| ③Тип колодки | |
| H | Плоский з ребром |
| HB | Сильфонний тип |
| ⑤ Специфікація буфера | |
| JB | Обертовий (латунь, із втулкою) |
| JF | Обертовий (сталь, із втулкою) |
Реактивна сила пружини
| З'єднувальна різьба | Момент затягування ±5% [Н·м] | Хід буфера (мм) | Реактивна сила пружини [Н] | ||
| Латунь, із втулкою (JB) | Сталь, із втулкою (JF) | При 0 ударі | На повному ходу | ||
| М18х1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| М22х1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
