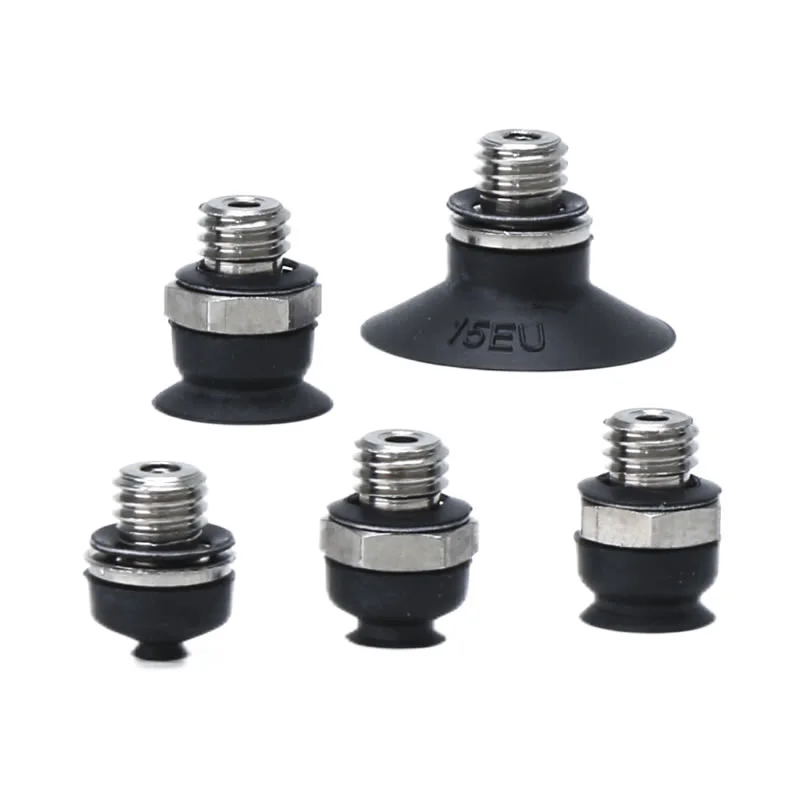

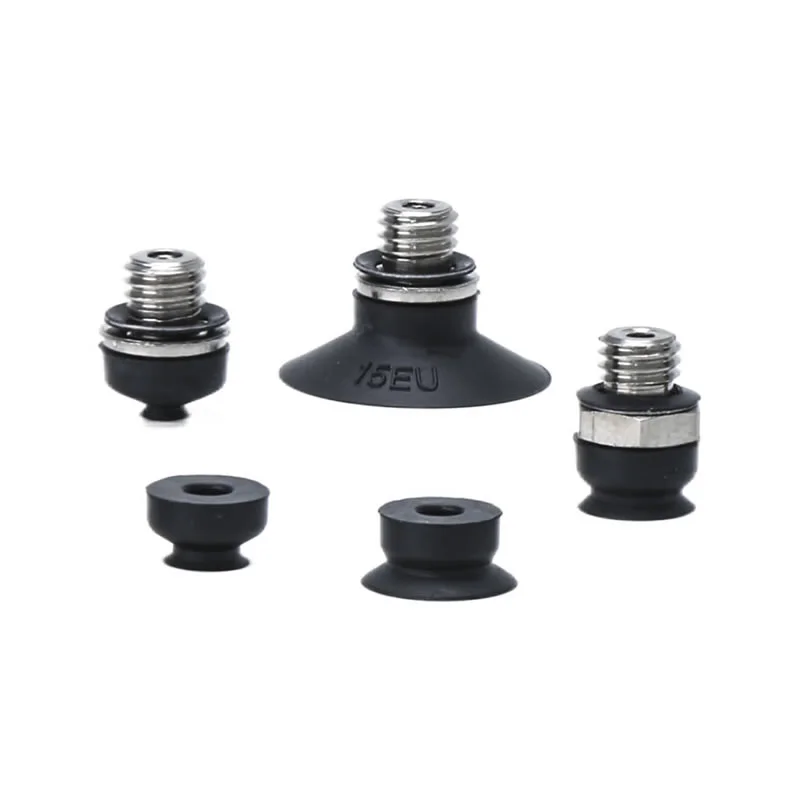

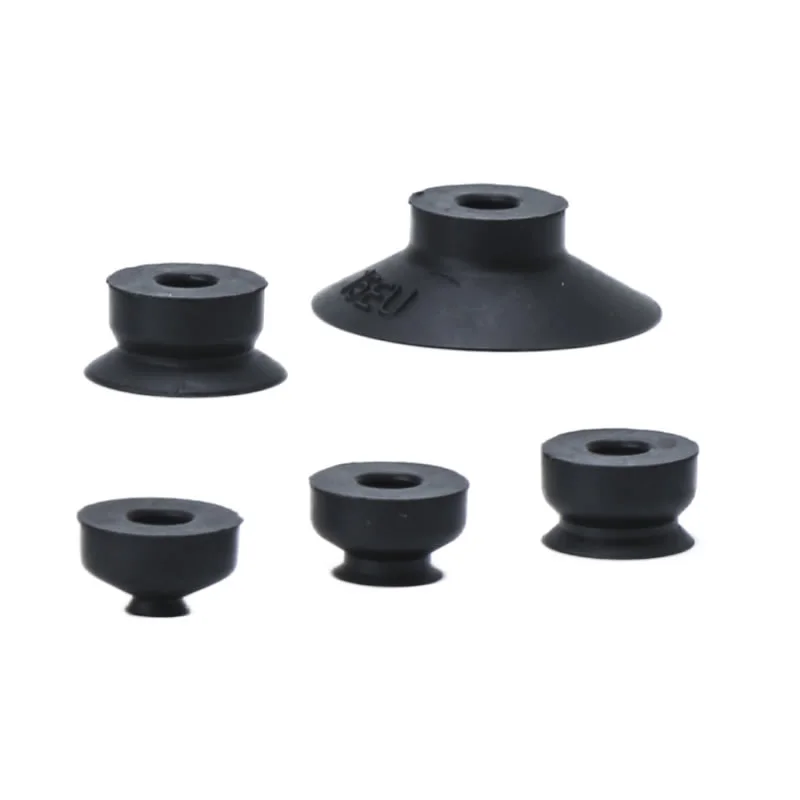

Вакуумні присоски короткого типу ZP2-EU
Як провідний виробник у Китаї, наша фабрика пропонує індивідуальні короткі вакуумні присоски ZP2-EU (діаметри ø2–15 мм). Завдяки надтонкому плоскому профілю ця серія спеціально розроблена для використання в обмеженому просторі. Використовуючи високоякісний антистатичний силікон, Commaelec пропонує професійне рішення, яке забезпечує стабільне всмоктування без зморшок. Ми підтримуємо готовий запас специфікацій різьби A5/H5 і фітингів з нержавіючої сталі, що робить цю серію ідеальним вибором для застосування у виробництві електроніки та лініях виробництва літій-іонних акумуляторів.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт
Вакуумні присоски короткого типу ZP2-EU
Серія ZP2 з коротким вакуумним блоком
Серія ZP2-T з адаптером короткого типу
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Вакуумні присоски короткого типу ZP2-EU виробляє Zhejiang Comma Electric Co., Ltd.; ми є одним із провідних виробників та постачальників у Китаї. Низькопрофільна плоска присоска ZP2 EU має характеристики малого об’єму та стабільної адсорбції.
Особливості продукту:Ця компактна присоска має низький профіль для економії місця та ідеально підходить для тісних місць. Його плоска поверхня забезпечує щільне прилягання до поверхонь заготовки, забезпечуючи стабільне зчеплення, одночасно ефективно запобігаючи деформації під час роботи, що робить його ідеальним для точного поводження. Деякі моделі мають антистатичні властивості, що відповідає робочим вимогам чутливих середовищ, таких як електронна промисловість.
Технічні характеристики:Вакуумні присоски короткого типу ZP2-EU доступні в різних діаметрах, включаючи φ2, φ4, φ6, φ8 і φ15.
Матеріали присоски:Зазвичай використовувані матеріали включають нітрильний каучук (NNBR), імпортний силікон і антистатичну силіконову гуму, причому кожен матеріал адаптований до конкретних робочих умов і вимог до деталей.
Варіанти підключення:Доступні різні типи, включаючи зовнішню різьбу (A5) і зовнішню різьбу (H5).
FAQ
Які є розміри?
Вакуумні присоски короткого типу ZP2-EU зазвичай доступні зі стандартними діаметрами, такими як φ40, φ50, φ63, φ80, φ100 і φ125.
Менші розміри: підходить для компактного обладнання та легких деталей
Більші розміри: забезпечують потужніше всмоктування для більших заготовок
Фабрика Comma підтримує стабільні запаси, а також підтримує індивідуальні розміри на основі вимог проекту.
Що таке «короткий тип»?
«Короткий тип» відноситься до низькопрофільної, компактної конструкції:
Зменшена загальна висота для встановлення в обмеженому просторі
Швидша реакція у високошвидкісних системах підбору та розміщення
Краща стабільність при встановленні в тісних роботах або автоматизованих установках
Ця конструкція особливо корисна, якщо простір для установки обмежений, але продуктивність не може бути знижена.
Яка різниця між EU та іншими типами ZP2?
ZP2-EU (короткий тип): більш компактний, оптимізований для обладнання європейського стилю та компактних планувань
Стандартний ZP2: більш універсальний, з більш широкими структурними конфігураціями
Тип EU часто фокусується на компактності, стандартизованих інтерфейсах і швидкій інтеграції
Comma забезпечує сумісність і постійну якість у різних конфігураціях для задоволення різноманітних потреб ринку.
Як вони монтуються?
Вакуумні присоски короткого типу ZP2-EU підтримують гнучкі варіанти монтажу:
З'єднання з внутрішньою або зовнішньою різьбою
Сумісний з адаптерами та буферними кронштейнами
Варіанти вертикального або бічного вакуумного порту
Чому варто вибрати Comma?
Потужний потенціал R&D:Професійна команда підтримує індивідуальні рішення для різних потреб автоматизації
Універсальне постачання:Широкий асортимент продукції спрощує закупівлю та системну інтеграцію
Гнучка настройка:Розміри, матеріали та структуру коротких вакуумних присосок ZP2-EU можна налаштувати відповідно до ваших конкретних вимог.
Швидка відповідь:Швидка технічна підтримка та доставка від перевіреної компанії

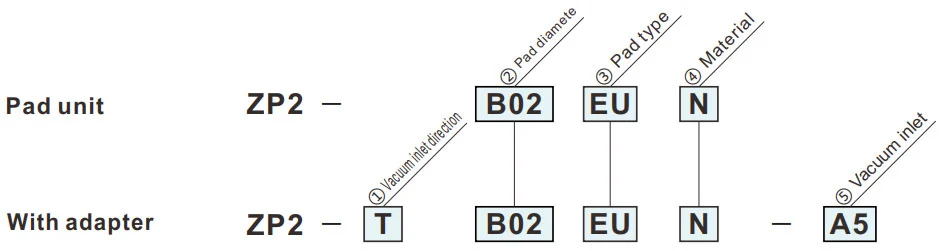

Як замовити
- Економія місця по висоті.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ③Тип колодки | |
| ЄС | Плоский тип |
| ②Діаметр колодки (мм) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Вакуумний вхід | |
| A5 | М5х0,8 (Шестикутник O.D.) |
| H5 | М5х0,8 (Шестигранна торцева головка) |
Розміри (мм)
Зелений символ — індивідуальні моделі.
ЄС
Плоский тип
| Модель | øA | øB | øC | D | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
||||||
| ZP2 | B02 | ЄС |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Модель для посилання: ZP2-B02EUS
Монтажні розміри адаптера
ZP2-T
Вертикальний
A5
| Модель | øA | øB | øC | D | E | Y | Перехідник | |||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||||||||
| ZP2 | T | B02 | ЄС |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Модель для посилання: ZP2-TB06EUGS-A5
ZP2-T
Вертикальний
H5
| Модель | øA | øB | øC | D | E | Y | Перехідник | |||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||||||||
| ZP2 | T | B02 | ЄС |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Модель для посилання: ZP2-TB06EUGS-H5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
