Тонкі плоскі вакуумні присоски ZP2
Як провідний китайський виробник, наша фабрика пропонує індивідуальні тонкі плоскі вакуумні присоски ZP2 (ø10-30 мм). Завдяки рифленій структурі «MT» рішення Commaelec від прямих постачальників запобігає деформації плівок і тонких листів. У нас є NBR і електропровідний силікон, а також доступні деталі з нержавіючої сталі для промисловості літієвих батарей.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт

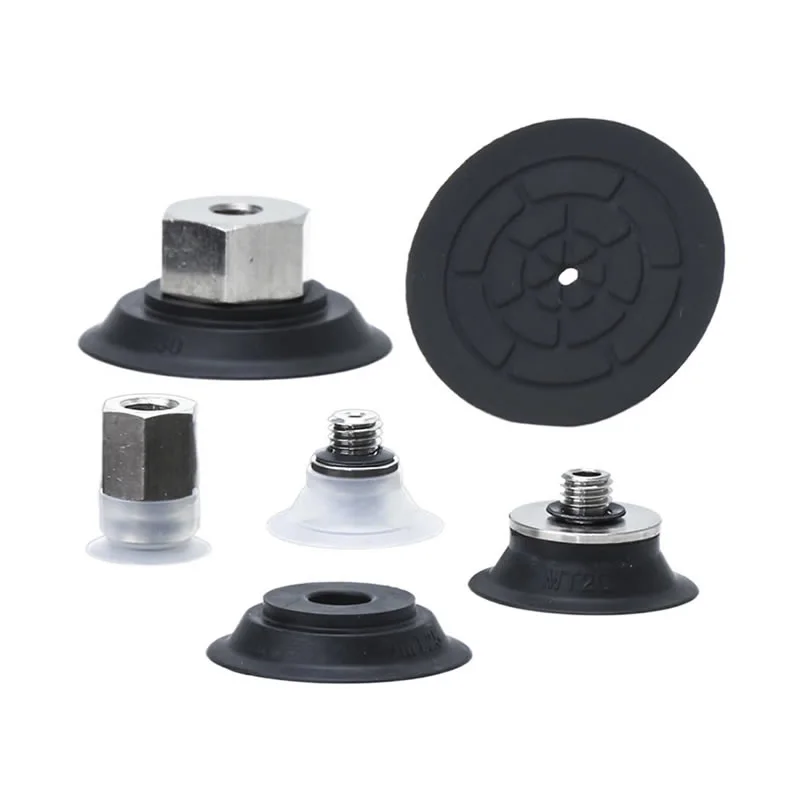

Тонкі плоскі вакуумні присоски ZP2

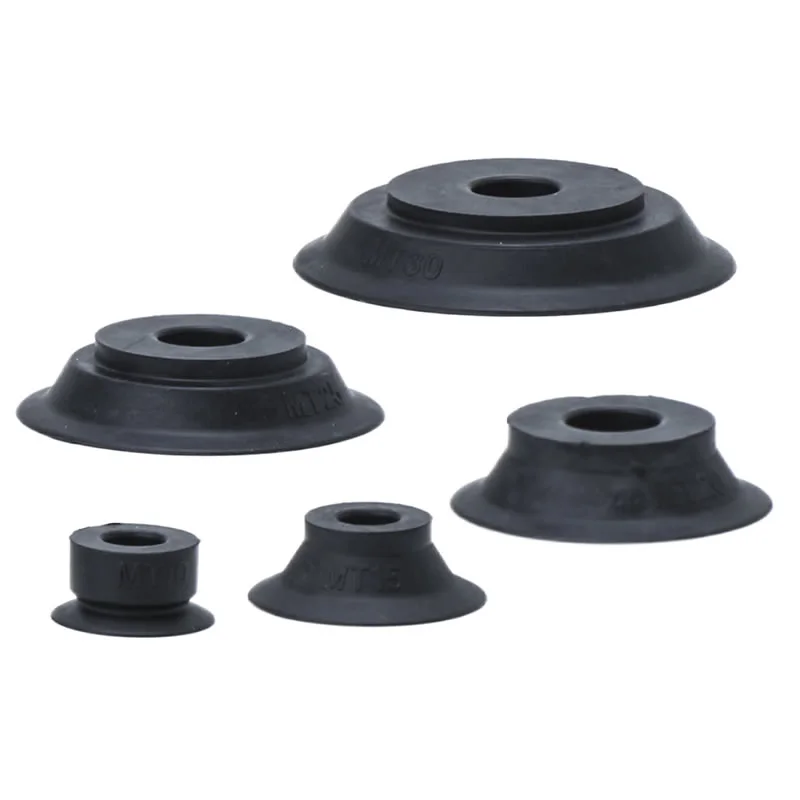

Тонкий плоский вакуумний блок серії ZP2

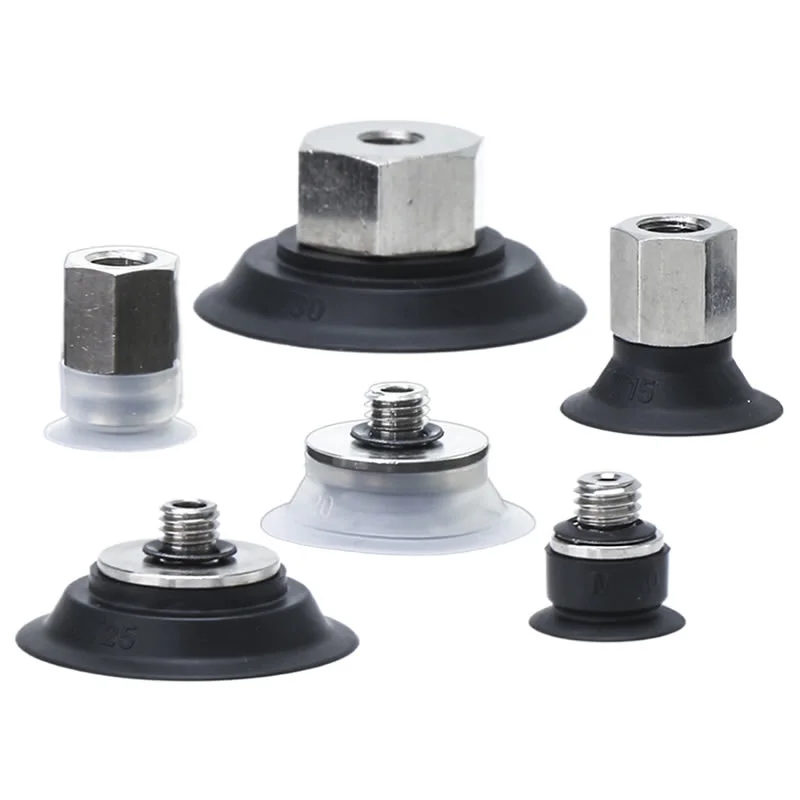

Серія ZP2-T з адаптером. Тонка плоска вакуумна підкладка
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс
Тонкі плоскі вакуумні присоски ZP2 — це прецизійні компоненти пневматичних систем захоплення, спеціально розроблені для обробки тонких заготовок, які легко деформуються. У промислових специфікаціях вони зазвичай мають структурний код "MT", що означає включення спеціального рифленого дизайну в їх внутрішню структуру.
Особливості продукту:Ця присоска ефективно запобігає деформації плоских заготовок під час адсорбції, що робить її ідеальною для тонких листів, плівок та інших матеріалів, які легко деформуються.
Технічні характеристики:Присоска доступна в різних діаметрах, включаючи φ10, φ15, φ20, φ25 і φ30.
Матеріали присоски:Загальні варіанти включають NNBR (нітрильний каучук) і GS (провідний силіконовий каучук), причому кожен матеріал адаптований до конкретних робочих умов і вимог до деталей.
Сфери застосування:Тонкі плоскі вакуумні присоски ZP2 широко використовуються у виробництві, автоматизованих виробничих лініях, робототехніці та логістиці тощо. Їх можна використовувати для транспортування легких або середніх плоских предметів, таких як скло, пластик і метал.
FAQ
Які матеріали існують і в чому їх відмінність?
Тонкі плоскі вакуумні присоски ZP2 доступні з кількох матеріалів, щоб відповідати реальним умовам роботи:
NBR: рентабельний, гарна зносостійкість для загального використання
Силікон: відмінна термостійкість і не залишає слідів, ідеально підходить для чутливих поверхонь
PU (поліуретан): висока міцність для інтенсивних операцій
FKM (фторкаучук): сильна стійкість до хімікатів та масел
EPR: підходить для конкретних екологічних вимог
Commaelec забезпечує постійну якість матеріалів і підтримує налаштування для спеціальних застосувань (наприклад, антистатичні).
Для яких деталей найкраще підходять тонкі плоскі присоски?
Гладкі рівні поверхні, такі як металеві листи, скло, пластикові панелі
Тонкі або легкі заготовки, що потребують стабільного рівномірного контакту
Застосування, де потрібна мінімальна деформація та точне позиціонування
Тонка плоска конструкція збільшує площу контакту, покращуючи герметичність і зменшуючи витік повітря.
Який діапазон термостійкості?
Типові діапазони (залежно від матеріалу):
NBR: від -10°C до 80°C
Силікон: від -40°C до 200°C
PU: від -20°C до 80°C
FKM: до ~200°C з високою хімічною стабільністю
Commaelec може порекомендувати відповідні матеріали на основі вашої фактичної температури та середовища.
Чи можна їх використовувати з вертикальним або горизонтальним входом вакууму?
так Тонкі плоскі вакуумні присоски ZP2 підтримують гнучку установку:
Вертикальний вакуумний вхід (стандарт для компактних установок)
Горизонтальний/боковий вхід для систем з обмеженим простором
Сумісний з адаптерами та буферними кронштейнами
Commaelec надає кілька варіантів підключення для різного розташування обладнання.
Як правильно їх доглядати, щоб продовжити термін служби?
Регулярно перевіряйте ущільнювальну кромку на наявність зносу, тріщин або деформації
Тримайте поверхні чистими, щоб пил не вплинув на ефективність ущільнення
Уникайте надмірного тиску вакууму або невідповідності
Використовуйте буферні кріплення, щоб зменшити вплив під час високошвидкісних операцій
Вчасно замінюйте зношені чашки, щоб підтримувати стабільність системи
Як замовити
- Для адсорбції тонких листів або плівок. Адсорбційна поверхня з канавкою.
- Деформація плоскої поверхні при адсорбції зменшується.
- Не підходить для перенесення деталей, які застосовують навантаження.
- Залежно від товщини листа можуть утворюватися складки.
- Перевірте товщину перед використанням.
| ①Напрямок входу вакууму | |
| T | Вертикальний |
| ③Тип колодки | |
| MT | Тонка плоска (з канавкою) |
| ②Діаметр колодки (мм) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Вакуумний вхід | |
| H5 | M5x0.8 (папа) |
| B5 | M5x0.8 (жінка) |
Розміри (мм)
Зелений символ — індивідуальні моделі.
MT
Тонка плоска (з канавкою)
| Модель | øA | øB | øC | øD | øE | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Модель для посилання: ZP2-B10MTN
Монтажні розміри адаптера
Застосовна колодка: B10MT/B15MT
Застосовна колодка: B20MT/B25MT/B30MT
ZP2-T
Вертикальний
H5
| Модель | øA | øB | øC | D | Перехідник | |||||
|
① Вакуум вхідний напрямок |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Модель для посилання: ZP2-TB10MTGS-H5
ZP2-T
Вертикальний
B5
| Модель | øA | øB | C | Перехідник | |||||
|
① Вакуум напрямок входу |
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
⑤ Вакуум вхідний отвір |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Модель для посилання: ZP2-TB10MTGS-B5
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
Інструкція по установці
Завантажити PDF
Попередження + Увага （Прочитайте перед використанням）
Завантажити PDF
