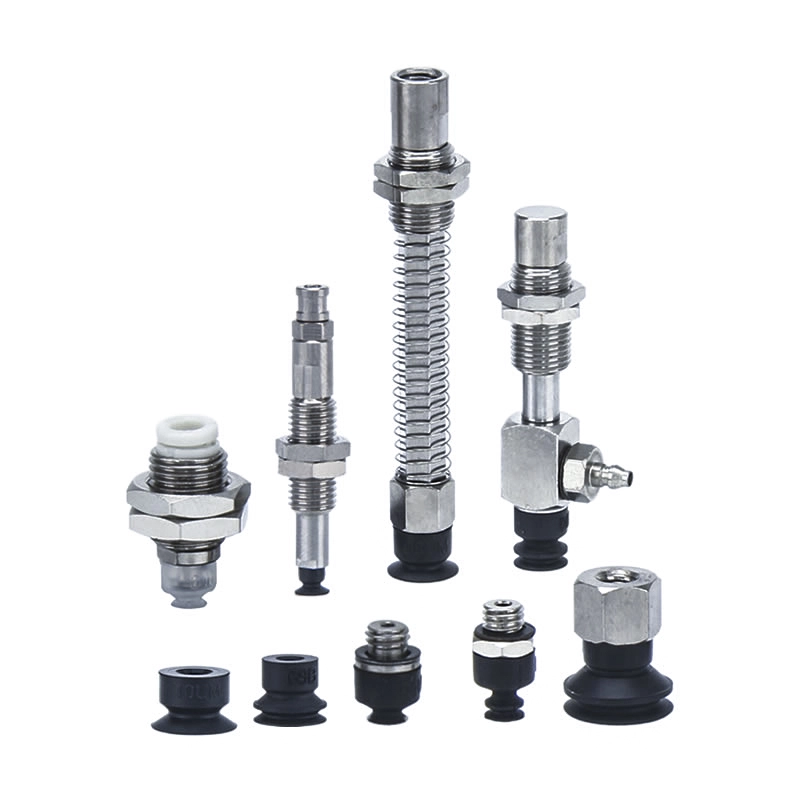

Компактні вакуумні присоски ZP3
Фабрика Commaelec підтримує широкий асортимент, готовий до відправлення, і пропонує високоякісні варіанти з гуми, силікону та спеціальних матеріалів, включаючи антистатичні варіанти. Компактні вакуумні присоски ZP3 мають діапазон діаметрів від 1,5 мм до 16 мм; ці мініатюрні компоненти ретельно розроблені спеціально для електронної промисловості.
Натисніть і розпочніть вибір
》Повернутися до інформації про продукт

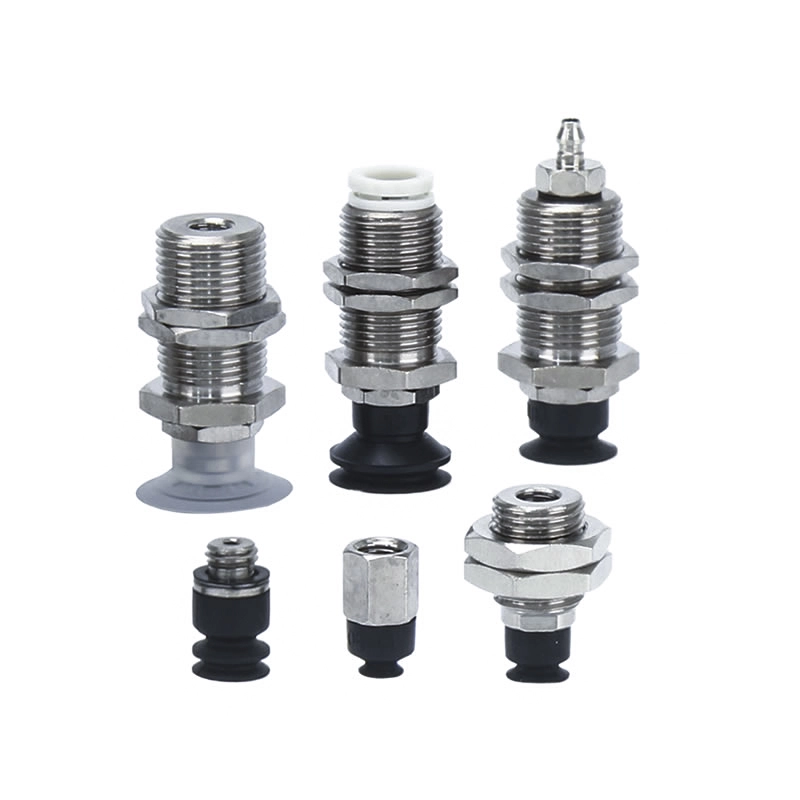

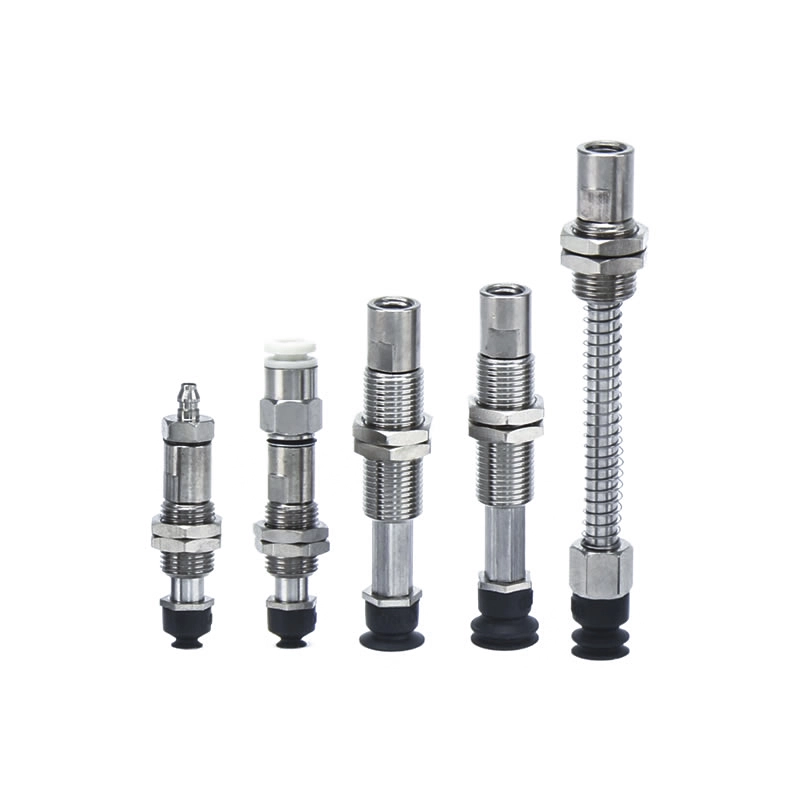

Компактні вакуумні присоски ZP3
Компактний вакуумний пристрій серії ZP3

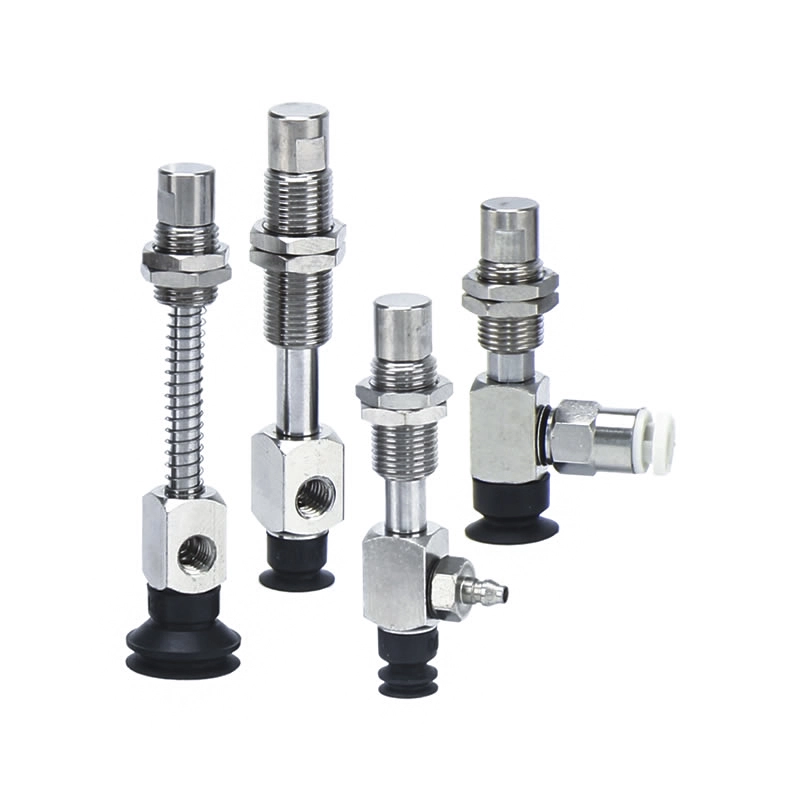

Серія ZP3-T з адаптером Компактні вакуумні пластини
Серія ZP3-T з буферними компактними вакуумними пластинами
Серія ZP3-Y з адаптером Компактні вакуумні пластини
Серія ZP3-Y з буферними компактними вакуумними пластинами
опис
Як замовити
Технічні характеристики / Матеріал
Додатки
Ресурс

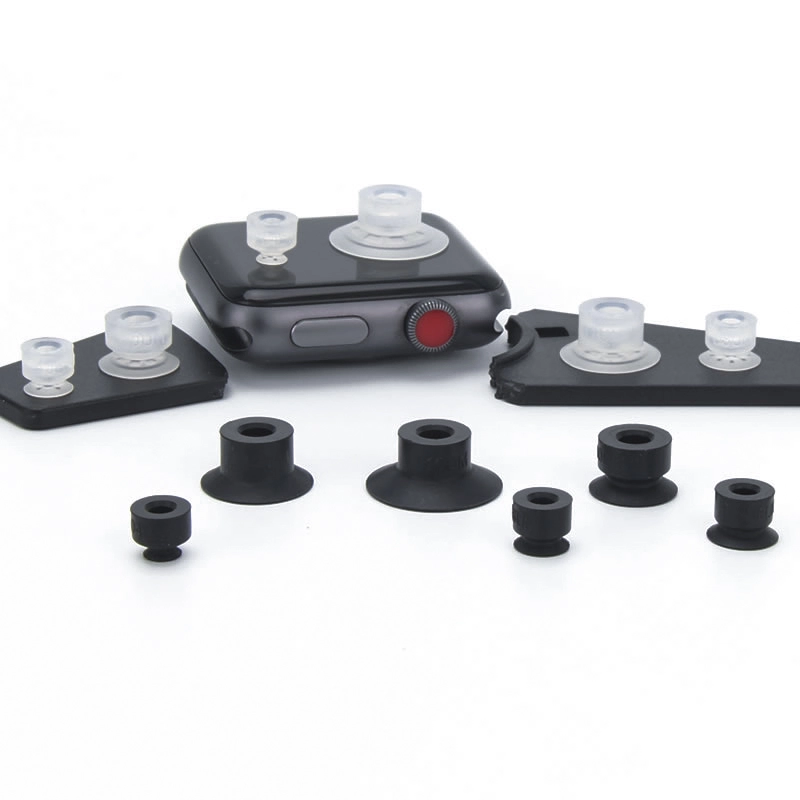

Компактні вакуумні присоски ZP3 спеціально розроблені для електронної промисловості, забезпечуючи точне та надійне захоплення невеликих або делікатних компонентів. Завдяки діаметрам від 1,5 мм до 16 мм вони легко інтегруються в автоматизовані виробничі та роботизовані системи.
FAQ
Що таке типові програми?
Робота з невеликими електронними компонентами та друкованими платами.
Транспортування прецизійних металевих деталей і елементів літієвих батарей.
Інтеграція в роботизовані складальні лінії для швидких і повторюваних операцій підбору та розміщення.
Що таке серія ZP3P?
Високопродуктивний варіант ZP3, призначений для автоматизації з великим циклом.
Пропонує різні розміри, форми та варіанти матеріалів, що задовольняє різноманітні промислові потреби в захопленні.
Яка різниця між ZP3 і ZP3-T?
ZP3:Стандартний компактний вакуумний стакан для точного використання.
ZP3-T:Покращено для високотемпературних або хімічно чутливих середовищ за допомогою спеціальних матеріалів.
Основні особливості дизайну
Компактний розмір для тісного місця встановлення.
Гнучкі напрямки входу вакууму (вертикальні та бічні).
Додаткові адаптери, буферні кронштейни та аксесуари з нержавіючої сталі.
Розроблений для стабільної адгезії та мінімальної втрати вакууму.
Які матеріали доступні?
Високоякісна гума і силікон.
Антистатичні варіанти для електроніки.
Аксесуари з нержавіючої сталі для літієвих батарей.
Яку форму слід використовувати?
Квартира:Для гладких рівних поверхонь.
Сильфон або глибокий:Для нерівних, злегка деформованих або текстурованих компонентів.
Спеціальні форми:Компактні вакуумні присоски ZP3 можна налаштувати відповідно до конкретних вимог заготовки та вимог автоматизованої системи інтеграції.

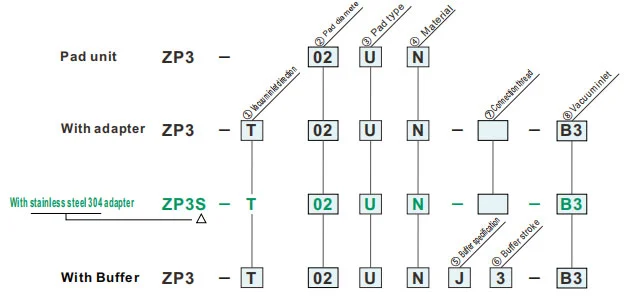

Як замовити
| ①Напрямок входу вакууму | ⑦З’єднувальна різьба | ⑧Вакуумний вхід | |||||
| T | Вертикальний |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | бічний |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Діаметр колодки (мм) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Тип колодки | |
| U | Плоский |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
| ⑤Специфікація буфера | |
| J | Обертовий |
| K | Необертова |
| ⑥Буферний хід | |
| 3 | 3 мм |
| 6 | 6 мм |
| ⑦З’єднувальна різьба | |
| A6 | M6x0,75 (зовнішня різьба) |
| B3 | M3x0,5 (внутрішня різьба) |
| ⑧Вакуумний вхід | |
| A3 | M3x0,5 (зовнішня різьба) |
| A4 | M4x0,7 (зовнішня різьба) |
| B3 | M3x0,5 (внутрішня різьба) |
| 04 | ø4 (встановлення одним дотиком) |
| U2 | ø2 (зубчастий фітинг) |
| U4 | ø4 (зубчастий фітинг) |
Реактивна сила пружини
| Тип колодки | Специфікація буфера | Хід буфера (мм) | З'єднувальна різьба | Момент затягування ±5% [Н·м] |
Реактивна сила пружини [Н] | |
| При 0 ударі | На повному ходу | |||||
| ø1,5~ø3,5 | J | 3,6 | М6 х0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | М8 х0,75 | 2,0-2,5 | ||||
| Монтажні розміри адаптера |
|
Діаметр колодки: ø4 ~ø8
|
|
Діаметр колодки: ø10 ~ø16
|
| ①Напрямок входу вакууму | ⑦З’єднувальна різьба | ⑧Вакуумний вхід | ||
| T | Вертикальний |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | бічний |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Діаметр колодки (мм) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Тип колодки | |
| UM | Плоский з пазом |
| B | міхи |
| ④Матеріал | |
| N | NBR |
| S | Силіконова гума |
| U | Уретановий каучук |
| F | FKM |
| GN | Провідний NBR |
| GS | Електропровідна силіконова гума |
Зелений символ — індивідуальні моделі.
|
⑤Специфікація буфера
⑥Буферний хід (мм)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Обертовий | ● | ● | ● | — | — |
| JB | Обертовий (з втулкою) | — | — | — | ● | ● |
| K | Необертова | ● | ● | ● | ● | ● |
| ⑦З’єднувальна різьба | |
| A10 | M10x1 (зовнішня різьба) |
| A12 | M12x1 (зовнішня різьба) |
| B5 | M5x0,8 (внутрішня різьба) |
| ⑧Вакуумний вхід | |
| A4 | M4x0,7 (зовнішня різьба) |
| A5 | M5x0,8 (зовнішня різьба) |
| H5 | M5x0,8 (зовнішня різьба) |
| B4 | M4x0,7 (внутрішня різьба) |
| B5 | M5x0,8 (внутрішня різьба) |
| 04 | ø4 (встановлення одним дотиком) |
| 06 | ø6 (встановлення одним дотиком) |
| U2 | ø2 (зубчастий фітинг) |
| U4 | ø4 (зазубчастий фітинг) |
| U6 | ø6 (зубчастий фітинг) |
Розміри (мм)
Зелений символ — індивідуальні моделі.
U
Плоский
| Модель | øA | øB | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Модель для посилання: ZP3-015UGN
Монтажні розміри адаптера
UM
Плоский з пазом
| Модель | øA | øB | øC | øD | E | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Модель для посилання: ZP3-04UMGN
B
міхи
| Модель | øA | øB | øC | øD | E | F | Y | |||
|
② Pad діаметр |
③ Pad типу |
④ Pad матеріал |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Модель для посилання: ZP3-04UMGN
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
| Тип колодки | Діаметр колодки (мм) | застосування | Типові поверхні та форми заготовок | |||||||
| Плоский | Помахав | Косий | Різної висоти | Опукла | жирний | |||||
|
|
|
|
|
|
|||||
| Компактна реклама P | Плоский (U) |
|
ø1,5~ø3,5 | Для адсорбції заготовок з плоскою і не деформованою поверхнею | ⚪ | X | X | X | X | X |
| Плоский з пазом (UM) |
|
ø4~ø16 | Для заготовки, яка може деформуватися | ⚪ | X | X | X | X | △ | |
| сильфон (B) |
|
ø4~ø16 | Для адсорбції заготовок з похилою поверхнею | ⚪ | △ | ⚪ | X | △ | X | |
Матеріал накладки та характеристики
⚪: Невеликий або відсутній вплив △: Може використовуватися залежно від умов X: Не підходить
|
матеріал
характеристики
|
символ | Дюрометр HS (±5°) |
Колір з гумовий |
Операційна температура діапазон (°C) |
олія опір бензин |
олія опір бензол |
База опір |
Кислота опір |
Погодність | Озон опір |
Стирання опір |
Водостійкий | Розчинник опір (Бензол, толуол) |
застосування |
| NBR | N | 50 | чорний | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Перенесення загальної роботи, Профнастил, Шпон, Чавун та ін |
| Силіконова гума | S | 45 ~ 50 | Білий | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник, видалення з лиття під тиском, тонка робота, кухонний комбайн |
| Уретановий каучук | U | 50 ~ 60 | Коричневий | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Профнастил, Металочерепиця, Шпон |
| FKM | F | 60 | чорний | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Хімічна робота |
| Провідний NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Загальна робота напівпровідника (опір статичній електриці) | |
| Електропровідна силіконова гума | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Напівпровідник (статична електрика) |
Наведена вище таблиця охоплює лише загальні характеристики розглянутих гумових матеріалів. Синій символ означає індивідуальні моделі.
Схема застосування пневматичних компонентів (вакуумна присоска) в різних галузях промисловості
I. Основні сильні сторони
II. Витяг додатків по галузях
А. Медицина та медична промисловість
A.1：Основні вимоги:Чистий і вільний від забруднення (відповідає вимогам FDA/GMP), м’який і нешкідливий, запобігає перехресному забрудненню
A.2 Ключові сценарії:
1. Фармацевтична упаковка: пляшка з ліками / фармацевтична пластина / мішок для інфузій (харчова силіконова присоска, без осипання частинок)
2. Збірка медичного пристрою: хірургічні інструменти/медичні катетери/обробка частин протеза (регульований негативний тиск, захист від деформації)
3. Біологічна лабораторія: чашка Петрі/центрифужна пробірка/перенесення картки з реагентами (хімічно стійка, стерильно сумісна)
B. Електроніка та напівпровідникова промисловість
B.1 Основні вимоги:антистатичний (10⁶-10¹¹Ω), точне позиціонування (похибка ≤0,01 мм), стійкість до подряпин
B.2 Ключові сценарії:
1. Чіп/напівпровідник: обробка пластин, упаковка мікросхем (пориста кераміка/антистатична силіконова присоска, рівномірний негативний тиск для запобігання розриву)
2. Плата/компоненти: гнучка друкована плата, мікрокомпоненти (резистори 0402), встановлені на поверхні (тонкі силіконові/гелеві/мікроприсоски для запобігання зминання/розриву)
3. Дисплей: панель LCD/OLED, сенсорне скло (високий прозорий матеріал, без плям і подряпин)
C. Автомобільна промисловість та автозапчастини
C.1 Основні вимоги:велике всмоктування (один всмоктуючий диск ≥500N), багатоспецифікаційна адаптація (метал/пластик/скло), протиковзкий
C.2 Ключові сценарії:
4. Виробництво кузова: зварювання сталевої пластини / дверної рами (гума великого діаметру / багатоприсоски, текстура проти ковзання)
5. Скло/інтер’єр: встановлення лобового скла, перенесення поверхні шкіряного сидіння (термостійкі силіконові/губчасті присоски, захист від деформації)
6. Частини: корпус циліндра двигуна / захоплення корпусу коробки передач (вакуум + механічний замок, захист від падіння)
D. Харчова та пакувальна промисловість
D.1 Основні вимоги:Харчовий матеріал (сертифікований FDA), легко чиститься, стійкий до роздавлювання
D.2 Ключові сценарії:
1. Обробка харчових продуктів: випічка / свіже м’ясо / сортування фруктів (губчаста присоска з низьким тиском, без запаху та легко миється)
2. Автоматизація упаковки: відкриття пакувального мішка, формування стерильного картону (усунення статичної електрики/багатоточкове всмоктування, підходить для тонкої/твердої упаковки)
E. Галузь логістики та складування
E.1 Основні вимоги:ефективна адаптація (кілька специфікацій товарів), стабільний тиск, захист від падіння
E.2 Ключові сценарії:
1. Обробка коробки: сортування коробки електронної комерції (регульований масив всмоктування, тиск вакууму)
2. Пластина/рулон: перенесення рулону дерев’яної дошки/пластикової плівки (довга стрічка/кільцеподібна присоска, рівномірна адсорбція для запобігання зсуву)
F. Нова енергетика та спеціальні галузі
F.1 Нова енергія (літієва батарея/pv):
1. Пластина літієвої батареї (антистатична пориста присоска, захист від пилу), фотоелектричне скло (велика силіконова присоска, без подряпин)
F.2 Друк і папір
1. Захоплення паперу/друкованого матеріалу (гігроскопічний папір, невеликий негативний тиск для запобігання розриву та забруднення чорнилом)
III. Резюме основної логіки адаптації
| Характеристики заготовки | Програма адаптації піпетки | Відповідні галузеві сценарії |
| Тонкий / крихкий / точний | Силіконовий/керамічний матеріал, мікронегативний тиск, мікровсмоктуюча насадка | Електронні напівпровідники, фармацевтика |
| Важкі речі / Великий розмір | Гумовий матеріал, присоска великого діаметру, багатокомпонентна присоска | Автомобілі, логістичні панелі |
| Здоров'я/Запобігання забрудненню | Харчовий/медичний силікон, структура, яка легко очищається | Ліки, їжа |
| М'які / нерівні поверхні | Матеріал губка, присоска, що деформується | Салон автомобіля, їжа |
| Антистатичні вимоги | Антистатичний силікон з іонним вітром | електронний напівпровідник |
